LM4671ITL/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.09%@ 8Ω @ 0.1W 1-Channel (Mono) 2.4V 2.5*1 @ 4Ω 5.5V 8Ω D 类 DSBGA-9 贴片安装,黏合安装
供应商型号: LM4671ITL/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LM4671ITL/NOPB

LM4671ITL/NOPB概述

    LM4671 Filterless High Efficiency 2.5W Switching Audio Amplifier

    1. 产品简介


    LM4671 是一款单电源、高效率的2.5瓦开关音频放大器,特别设计用于满足手机和便携通信设备的需求。它采用滤波器无需的设计架构,能够显著减少外部组件数量、板面积消耗、系统成本,并简化设计。LM4671 支持灵活的电源要求,可以在2.4V至5.5V的电压范围内工作。

    2. 技术参数


    以下是LM4671的主要技术规格:
    - 无输出滤波需求:针对感性负载,无需额外输出滤波器。
    - 外部可配置增益:允许独立的增益控制。
    - 快速开启时间:典型值为17微秒。
    - 点击和爆破抑制电路:有效减少启动噪音。
    - 微功率关机模式:可通过逻辑低(GND)关闭。
    - 最小外部组件:简化设计,降低成本。
    - 空间节省封装:提供DSBGA封装选项。
    - 绝对最大额定值:
    - 供电电压:6.0V
    - 存储温度:−65°C 至 +150°C
    - 任何输入引脚的电压:VDD + 0.3V ≥ V ≥ GND - 0.3V
    - 功耗:内部限制
    - ESD敏感度:所有其他引脚2.0kV,引脚200V
    - 操作范围:
    - 温度范围:−40°C 至 +85°C
    - 供电电压:2.4V 至 5.5V
    - 电气特性:
    - 输出失调电压:5mV(最大)
    - 电源抑制比:61dB(最小)
    - 共模抑制比:68dB(最小)
    - 关断电流:0.01μA(最大)
    - 噪声:38μVRMS(加权)
    - 失真加噪声总和:0.04%(典型值)

    3. 产品特点和优势


    - 无需输出滤波器:减少了外部组件数量,降低了成本,简化了设计。
    - 快速启动时间:仅需17微秒,适合对响应速度要求较高的应用。
    - 抗点击和爆破:提供了强大的抗冲击和噪音抑制能力。
    - 低功耗关机模式:在非工作状态下降低功耗,延长电池寿命。
    - 灵活的电源范围:支持2.4V至5.5V的供电范围,适应不同应用场景。

    4. 应用案例和使用建议


    - 应用案例:
    - 手机
    - 平板电脑(PDAs)
    - 便携式电子设备
    - 使用建议:
    - 为了确保最佳性能,应尽量将电源旁路电容器放置得靠近LM4671。
    - 避免使用过长的输出连接线,以减少电磁干扰(EMI)的影响。
    - 利用地面平面、扼流圈和微带布局技术来防止不必要的干扰。

    5. 兼容性和支持


    LM4671具有良好的电源兼容性,可以在广泛的电压范围内工作。TI公司提供详尽的技术文档和支持服务,包括参考设计和应用指南。

    6. 常见问题与解决方案


    - Q: 在什么情况下需要使用外部滤波器?
    - A: 当应用要求更高的信号纯净度时,可以考虑添加外部滤波器。

    - Q: 如何确保高效的电源管理?
    - A: 使用大容量电容器进行电源旁路,保持低噪声环境,并遵循TI的建议布局指导。

    7. 总结和推荐


    综上所述,LM4671是一款高度集成且性能优良的音频放大器。它的无滤波器设计和高效率使其成为手机和便携设备的理想选择。由于其紧凑的封装和简便的应用方式,LM4671在实际应用中表现出色,值得推荐。

LM4671ITL/NOPB参数

参数
最大输出功率 2.5*1 @ 4Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
最小工作供电电压 2.4V
THD + 噪声 0.09%@ 8Ω @ 0.1W
输出类型 1-Channel (Mono)
放大器类型 D 类
1.54mm(Max)
1.54mm(Max)
410μm(Max)

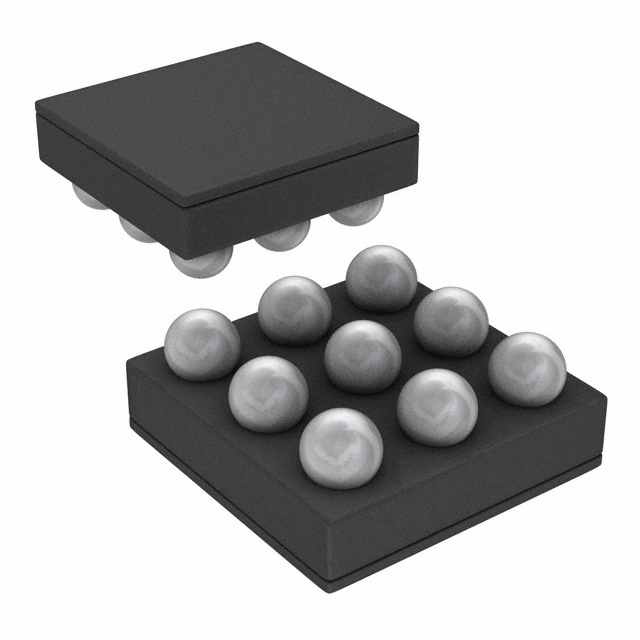

通用封装 DSBGA-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM4671ITL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4671ITL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4671ITL/NOPB LM4671ITL/NOPB数据手册

LM4671ITL/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
