LM4990ITL/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.2%@ 500mW 1-Channel (Mono) 2.2V 2*1 @ 4Ω 5.5V 4Ω AB 类 DSBGA-9 贴片安装,黏合安装
供应商型号: LM4990ITL/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LM4990ITL/NOPB

LM4990ITL/NOPB概述


    产品简介


    产品名称:LM4990
    产品类型:音频功率放大器
    主要功能:
    - 高效音频信号放大
    - 超低电流关机模式
    - 优秀的点击和爆裂噪声抑制电路
    - 简化的外部组件需求(无需输出耦合电容、无需要保护网络或自举电容)
    应用领域:
    - 移动电话
    - 掌上电脑(PDA)
    - 便携式电子设备

    技术参数


    - 操作电压范围: 2.2V 到 5.5V
    - 电源关闭电流: 0.1μA(典型值)
    - 电源输出功率:
    - 5V时,4Ω负载,1% THD+N:2W(典型值)
    - 5V时,8Ω负载,1% THD+N:1.25W(典型值)
    - 3V时,4Ω负载,1% THD+N:600mW(典型值)
    - 3V时,8Ω负载,1% THD+N:425mW(典型值)
    - 绝对最大额定值:
    - 供电电压:6.0V
    - 存储温度:−65°C 至 +150°C
    - 输入电压:-0.3V至VDD +0.3V
    - 最大功率耗散:内部限值
    - ESD防护:2000V
    - 结温:150°C

    产品特点和优势


    LM4990 音频功率放大器具备多种独特功能和优势,使其成为移动电话和其他便携式电子设备的理想选择:
    - 超低电流关机模式:有助于延长电池寿命并减少系统功耗。
    - 先进的点击和爆裂噪声抑制电路:保证音频输出的纯净度,消除了开机和关机期间可能产生的噪声。
    - 空间节省封装:提供多种封装形式,适用于不同的设计需求。
    - 简单的外部组件需求:减少了外部组件的数量,降低了生产成本,简化了电路设计。

    应用案例和使用建议


    应用场景:
    - 移动电话中用于播放高品质音频。
    - 平板电脑或其他便携式电子产品中作为扬声器驱动器。
    使用建议:
    - 在高湿度或高温环境中使用时,建议采取适当的热管理和防潮措施。
    - 为了最大化输出功率和效率,确保电源稳定且供电电压处于推荐范围内。

    兼容性和支持


    LM4990 支持多种封装形式,具体如 VSSOP、WSON、MSOP-PowerPAD 和 DSBGA。对于需要额外支持的用户,TI提供了详尽的技术文档和支持资源。此外,TI还提供了详尽的外部组件选型指南,帮助用户正确选择配套元件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出音频存在失真 | 检查输入信号是否满足要求,确保供电电压稳定。 |
    | 关机后再次开机时间较长 | 检查电路是否连接正确,电源管理是否正常。 |
    | 设备过热 | 检查散热设计是否合理,是否有适当的热管理措施。 |

    总结和推荐


    综上所述,LM4990 是一款具有显著优势的音频功率放大器,特别适合应用于对低功耗和小体积有严格要求的应用场合。其卓越的性能和简便的使用方法使得它在众多移动设备中有着广泛的应用前景。推荐使用该产品,尤其是对于需要高音质、低功耗及紧凑设计的应用场景。

LM4990ITL/NOPB参数

参数
最小工作供电电压 2.2V
THD + 噪声 0.2%@ 500mW
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 2*1 @ 4Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 5.5V
1.5mm(Max)
1.5mm(Max)
410μm(Max)

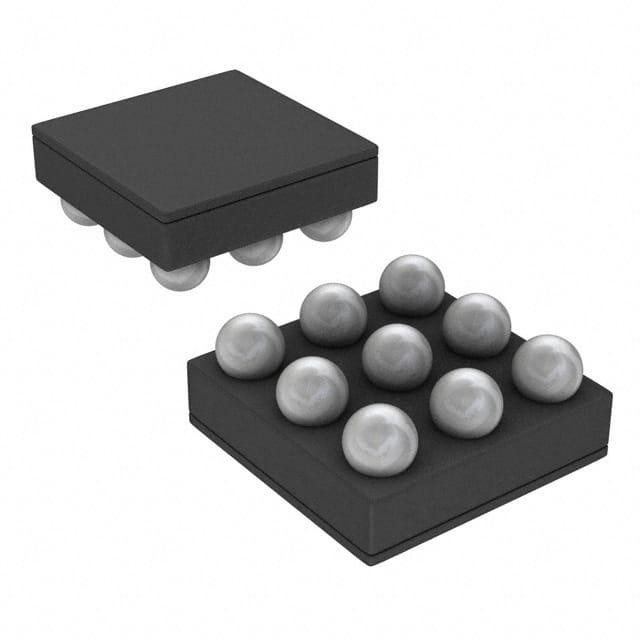

通用封装 DSBGA-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM4990ITL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4990ITL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4990ITL/NOPB LM4990ITL/NOPB数据手册

LM4990ITL/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
