TPA6101A2ZQYR

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.4% Headphones,2-Channel (Stereo) 1.6V 0.05*2 @ 16Ω 3.6V 32Ω AB 类 BGA-15 贴片安装,黏合安装 2.5mm*2.5mm*790μm
供应商型号: 25E-TPA6101A2ZQYR
供应商: 国内现货
标准整包数: 1

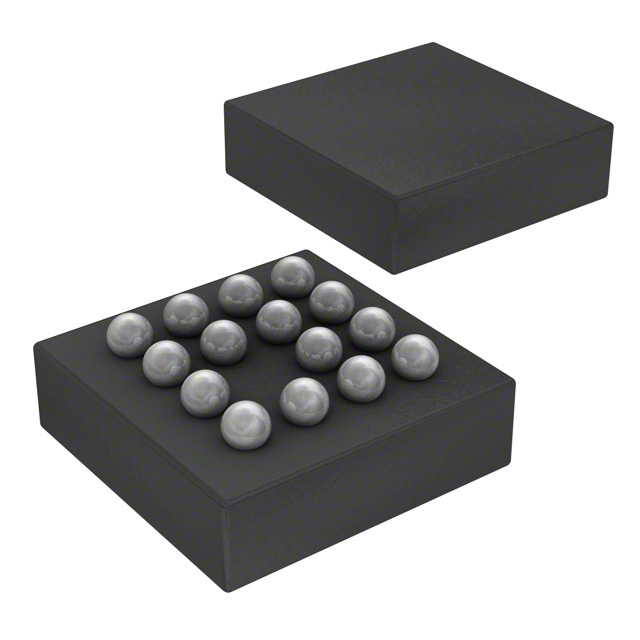

TEXAS INSTRUMENTS 多媒体放大器 TPA6101A2ZQYR

TPA6101A2ZQYR概述


    产品简介


    TPA6101A2音频功率放大器 是一款适用于立体声音频应用的高效能音频功率放大器。它采用表面贴装封装,包括8引脚SOIC封装、8引脚MSOP封装及15球的MicroStar Junior BGA封装。TPA6101A2能够在16Ω负载下提供每通道50mW的连续RMS功率输出。这款放大器通过内部设定增益为2dB来简化电路设计,从而节省PCB空间。

    技术参数


    - 工作电压范围: 1.6V 至 3.6V
    - 立体声输出功率: 50mW
    - 供应电流: 最大0.75mA(正常模式);50nA(关断模式)
    - 增益: 内部设定为2dB
    - THD+N(总谐波失真加噪声):
    - 在3.3V供电时,1kHz时为0.08%,20Hz到20kHz范围内小于0.2%
    - 在1kHz时,在32Ω负载下为0.06%,20Hz到20kHz范围内小于0.3%
    - 电源电压 (VDD): 1.6V至3.6V
    - 输入偏置电压: VDD/4
    - 绝对最大额定值:
    - 供应电压 (VDD): 4V
    - 输入电压 (VI): -0.3V 至 VDD + 0.3V

    产品特点和优势


    TPA6101A2是一款低功耗音频功率放大器,特别适合电池供电的应用。它具有低功耗、低静态电流、优秀的THD+N性能,使得它非常适合便携式设备如智能手机、平板电脑等。此外,它还集成了内部中轨生成和短路保护等功能,进一步提高了系统的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    TPA6101A2可以应用于各种便携式音频设备中,如手机、平板电脑以及蓝牙音箱。例如,在一部智能手机中,TPA6101A2可以在有限的空间内提供优质的音频体验,满足用户的听音需求。
    使用建议
    - 输入电容选择: 使用低泄漏的钽电容器或陶瓷电容器以避免引入不必要的直流偏移电压。
    - 电源去耦: 确保适当的电源去耦,防止输出总谐波失真(THD)过高。

    兼容性和支持


    TPA6101A2提供了多种封装选项,包括8引脚SOIC、8引脚MSOP和15球的MicroStar Junior BGA。它支持宽泛的工作温度范围,可以在-40°C到85°C的环境下稳定运行。此外,Texas Instruments为其提供了详尽的技术文档和相应的技术支持服务。

    常见问题与解决方案


    1. 问:如何正确选择输入电容?
    - 答:建议使用低漏电流的钽电容器或陶瓷电容器,并确保极性正确连接。

    2. 问:如何保证电源的稳定性?
    - 答:确保适当的电源去耦电容,并遵循推荐的布局布线方法以减少噪音干扰。

    总结和推荐


    TPA6101A2是一款专为便携式音频设备设计的高效能音频功率放大器。它的低功耗、高集成度、优秀的音频性能使其成为众多应用的理想选择。如果你需要一个适用于便携式音频设备且性能卓越的音频功率放大器,TPA6101A2无疑是值得考虑的最佳选择之一。

TPA6101A2ZQYR参数

参数
输出类型 Headphones,2-Channel (Stereo)
放大器类型 AB 类
最大输出功率 0.05*2 @ 16Ω
-3db带宽 -
音频-负载阻抗 32Ω
最大工作供电电压 3.6V
最小工作供电电压 1.6V
THD + 噪声 0.4%
长*宽*高 2.5mm*2.5mm*790μm
通用封装 BGA-15
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

TPA6101A2ZQYR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TPA6101A2ZQYR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TPA6101A2ZQYR TPA6101A2ZQYR数据手册

TPA6101A2ZQYR封装设计

查看详情并下载
Symbol
Footprint
3D Model
