LM4941SDX/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.04% 1-Channel (Mono) 2.4V 1.54*1 @ 8Ω 5.5V AB 类 WSON-8 贴片安装,黏合安装
供应商型号: LM4941SDX/NOPB
供应商: 国内现货
标准整包数: 1000

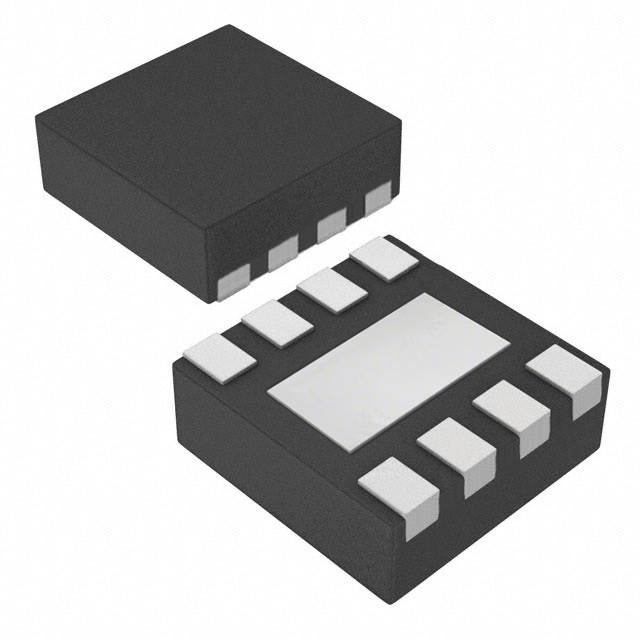

TEXAS INSTRUMENTS 多媒体放大器 LM4941SDX/NOPB

LM4941SDX/NOPB概述


    产品简介


    LM4941音频功率放大器 是一种专为移动电话及其他便携式通信设备设计的全差分音频功率放大器。其核心特点是具有出色的射频抑制能力和关断模式。该产品适用于对空间和性能要求较高的应用场合,如手机、个人数字助理(PDAs)以及其他便携式电子设备。

    技术参数


    | 参数 | 值 |

    | 供电电压范围 | 2.4V 至 5.5V |
    | 输出功率 | 5V 供电下:1.25W (典型值)
    3V 供电下:430mW (典型值) |
    | 总谐波失真加噪声 | 5V 供电下:0.04% (最大值)
    3V 供电下:0.05% (最大值) |
    | 关断电流 | 0.1μA (典型值) |
    | 电源抑制比 | 217Hz 时:95dB (典型值) |
    | 封装类型 | DSBGA、WSON |
    | 工作温度范围 | -40°C 至 85°C |

    产品特点和优势


    1. 增强的射频抑制能力:通过内部电路优化,可以提高20dB的射频抑制能力。
    2. 超低关断电流:典型值仅为0.1μA,适合电池供电的便携式设备。
    3. 无需外部耦合电容:简化电路设计,节省PCB空间。
    4. 优秀的性能指标:提供1.25W的持续平均功率输出,低至0.04%的总谐波失真加噪声。
    5. 抗点击和爆破电路:有效减少开机和关机时的声音干扰。

    应用案例和使用建议


    应用案例:
    - 移动电话:LM4941常用于智能手机和平板电脑等便携式设备中,为用户提供高保真的音频体验。
    - 便携式电子设备:适用于便携式音响系统和便携式扬声器等应用,具备低功耗和高音质的特点。
    使用建议:
    - 在应用过程中,应注意避免过长的输出走线和减少与天线的距离,以提高射频信号的免疫能力。
    - 针对不同的供电电压,选择合适的输出负载电阻值以确保最佳性能。
    - 配置正确的输入和反馈电阻,以获得期望的增益值并优化电路性能。

    兼容性和支持


    - 兼容性:LM4941能够与各种便携式电子设备中的标准射频信号兼容,且与其他器件如电池、电源管理单元等没有冲突。
    - 技术支持:德州仪器(TI)提供了详尽的技术文档和支持服务,帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    1. 问:如何处理开机时的点击噪音?
    - 答:通过合理配置内部抗点击电路,可以通过优化关断电路的时间来减轻开机时的点击噪音。

    2. 问:如何判断射频信号是否正确耦合?
    - 答:使用示波器监测输出端的信号波形,确保射频信号被有效抑制,避免不必要的声音干扰。

    总结和推荐


    综上所述,LM4941音频功率放大器凭借其卓越的射频抑制能力、超低关断电流和免去外部耦合电容的优势,在便携式电子设备领域表现优异。其广泛的应用范围和强大的技术支撑使其成为理想的选择。对于需要高性能音频输出和高效能的便携式设备来说,强烈推荐使用LM4941。

LM4941SDX/NOPB参数

参数
最大输出功率 1.54*1 @ 8Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
最小工作供电电压 2.4V
THD + 噪声 0.04%
输出类型 1-Channel (Mono)
放大器类型 AB 类
2.6mm(Max)
3.1mm(Max)
750μm(Max)
通用封装 WSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM4941SDX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4941SDX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4941SDX/NOPB LM4941SDX/NOPB数据手册

LM4941SDX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
