首页  >  产品百科  >  OPA1612AIDRGR

OPA1612AIDRGR

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.000015% Rail to Rail 2KΩ Audio SON 贴片安装,黏合安装
供应商型号: 11MZ-OPA1612AIDRGR
供应商: 云汉优选
标准整包数: 1

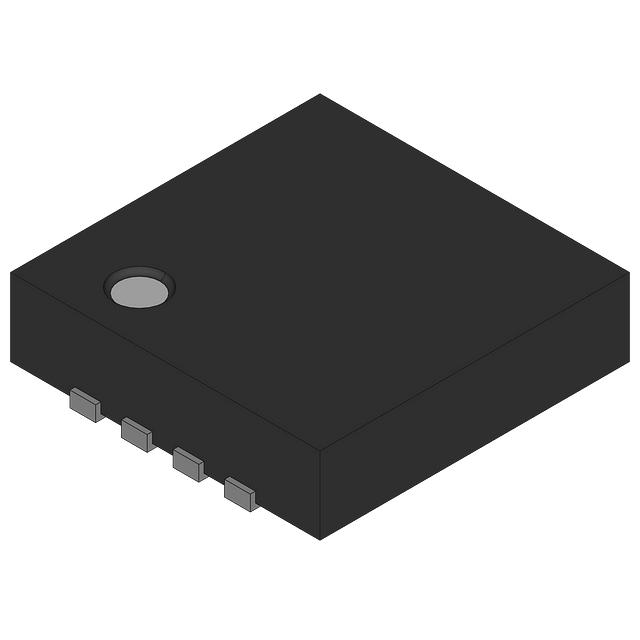

TEXAS INSTRUMENTS 多媒体放大器 OPA1612AIDRGR

OPA1612AIDRGR概述

    高性能音频运算放大器:OPA1611 和 OPA1612

    1. 产品简介


    OPA1611 和 OPA1612 是 Texas Instruments 推出的一款高性能、双极输入音频运算放大器。这两款放大器适用于专业音频设备(如专业音频设备、麦克风前置放大器、模拟和数字调音台、广播工作室设备、高端AV接收器)等领域。它们具有出色的音频质量和极低的噪声水平。

    2. 技术参数


    以下是 OPA1611 和 OPA1612 的关键技术和电气参数:
    - 供电范围:±2.25V 至 ±18V
    - 总谐波失真加噪声(THD+N):0.000015%(1 kHz 信号,输出幅度为 3VRMS)
    - 信噪比(SNR):> 136 dB
    - 增益带宽积(GBP):40 MHz(G=+1)
    - 摆率:27 V/μs
    - 全功率带宽:4 MHz(1 Vpp 输出)
    - 单位增益稳定
    - 热阻:150 °C/W(SOIC-8 封装)
    - 最大输出电压:2.25V 至 15V
    - 输入偏置电流:±60 nA(最高温度下为 ±350 nA)
    - 电源抑制比(PSRR):0.1 μV/V

    3. 产品特点和优势


    - 卓越的声音质量:提供出色的音频质量和极低的失真。
    - 超低噪声:1.1 nV/√Hz 噪声密度,保证在1 kHz 下噪声极低。
    - 高摆率:高达 27 V/μs,可处理快速变化的信号。
    - 宽供电范围:供电范围从 ±2.25V 到 ±18V,适合多种应用场景。
    - 高增益带宽积:保证音频信号在宽频率范围内保持一致性能。
    - 宽工作温度范围:在 -40°C 到 +85°C 范围内可靠运行。

    4. 应用案例和使用建议


    OPA1611 和 OPA1612 广泛应用于专业音频设备、麦克风前置放大器、模拟和数字调音台等领域。例如,在专业音频设备中,这些放大器能够处理复杂而细腻的音频信号,确保输出信号的清晰度和质量。
    使用建议:
    - 在设计音频电路时,确保电源稳定,以避免噪声干扰。
    - 使用适当的滤波电容来进一步降低噪声水平。
    - 考虑负载的影响,尤其是高频信号下的负载阻抗。

    5. 兼容性和支持


    OPA1611 和 OPA1612 可以与其他标准音频接口和组件无缝集成。TI 提供详尽的技术文档和设计支持,确保用户可以轻松实现产品的最佳性能。

    6. 常见问题与解决方案


    - Q: 如何提高电源稳定性?
    - A: 使用稳压电源和增加电源旁路电容,确保电源电压的稳定性。

    - Q: 如何减少噪声?
    - A: 通过增加滤波电容来过滤高频噪声,并使用低噪声电源。

    - Q: 放大器如何应对高温环境?
    - A: 选择合适的散热设计,例如安装散热片或使用散热良好的封装,确保温度在允许范围内。

    7. 总结和推荐


    OPA1611 和 OPA1612 是一款非常出色的音频运算放大器,具有极低的噪声、出色的音频质量和广泛的适用性。无论是专业音频设备还是高端AV接收器,这些放大器都能提供优异的表现。强烈推荐给需要高性能音频解决方案的设计者和工程师。
    如果你对音频信号的保真度要求极高,那么 OPA1611 和 OPA1612 绝对是你的不二之选。

OPA1612AIDRGR参数

参数
音频-负载阻抗 2KΩ
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 0.000015%
输出类型 Rail to Rail
放大器类型 Audio
最大输出功率 -
-3db带宽 -
3.1mm(Max)
3.1mm(Max)
800μm(Max)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA1612AIDRGR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA1612AIDRGR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA1612AIDRGR OPA1612AIDRGR数据手册

OPA1612AIDRGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
