LM4941TM/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.04%@ 8Ω @ 0.7W 1-Channel (Mono) 2.4V 1.54*1 @ 8Ω 5.5V AB 类 DSBGA-9 贴片安装,黏合安装 1.22mm*1.22mm*360μm
供应商型号: LM4941TM/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 LM4941TM/NOPB

LM4941TM/NOPB概述


    产品简介


    产品类型
    LM4941是一款全差分音频功率放大器,主要用于手机和其他便携式通信设备中。此外,它适用于其他对空间和电源管理有严格要求的应用。
    主要功能
    - 支持全差分放大
    - 集成了射频抑制电路,可降低高达20dB的射频干扰
    - 可提供1.25瓦连续平均输出功率(在5V供电时)
    - 无需外部耦合电容和靴带电容
    - 配备低功耗关机模式
    - 内置热保护和高级的POP和点击噪声抑制电路
    应用领域
    - 手机
    - 掌上电脑(PDAs)
    - 其他便携式电子产品

    技术参数


    主要规格
    - 供电电压范围: 2.4V至5.5V
    - 输出功率:
    - 在5V供电,8Ω负载时,总谐波失真加噪声(THD+N)≤1%,输出功率为1.25瓦(典型值)
    - 在3V供电,8Ω负载时,THD+N≤1%,输出功率为0.43瓦(典型值)
    - 休眠电流: 0.1μA(典型值)
    性能参数
    - 电源抑制比(PSRR):
    - 在5V供电,217Hz频率下,为95dB(典型值)
    - 在3V供电,217Hz频率下,为95dB
    - 共模抑制比(CMRR): 70dB
    - 输出偏置电压(VOS): 最大6mV
    - 信噪比(SNR): 108dB(在1瓦输出功率,1kHz频率下)

    产品特点和优势


    - 全差分放大:消除了单端放大器中可能存在的直流偏移,提高了整体性能。
    - 出色的射频抑制能力:降低了无线信号的耦合干扰,增强了在手机等环境中工作的可靠性。
    - 低功耗设计:在休眠状态下仅消耗极小电流,延长电池寿命。
    - 增强的抗噪能力:内置电路能够有效减少共模噪声,改善音质体验。

    应用案例和使用建议


    使用场景
    根据LM4941的应用信息部分,该器件在移动电话、掌上电脑及其他便携式电子产品中得到了广泛的应用。典型的音频放大器电路见图1。
    使用建议
    为了达到最佳的射频免疫效果,应注意以下几点:
    - 缩短输出走线长度
    - 增加LM4941与天线之间的距离
    - 选择合适的扬声器类型以降低射频干扰

    兼容性和支持


    LM4941提供多种封装形式,包括DSBGA和WSON,便于不同的应用需求。制造商提供了详细的文档和支持,包括电源旁路电容的正确选择方法,参见附录中的相关章节。

    常见问题与解决方案


    问题1:电源电流过高
    解决方案:检查输入电阻(Ri)和反馈电阻(RF)是否匹配良好,确保正确的增益设置。
    问题2:输出功率不足
    解决方案:验证供电电压是否满足要求,并且负载阻抗是否符合规范。

    总结和推荐


    总体而言,LM4941是一款高性能的音频功率放大器,具备诸多优势。其在便携式设备中的应用表现出色,尤其适合需要高效率和低功耗的设计。我们推荐LM4941作为便携式音频设备的理想选择,特别是在空间有限且需要高效音频处理的应用中。

LM4941TM/NOPB参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.4V
THD + 噪声 0.04%@ 8Ω @ 0.7W
输出类型 1-Channel (Mono)
放大器类型 AB 类
最大输出功率 1.54*1 @ 8Ω
-3db带宽 -
音频-负载阻抗 -
长*宽*高 1.22mm*1.22mm*360μm

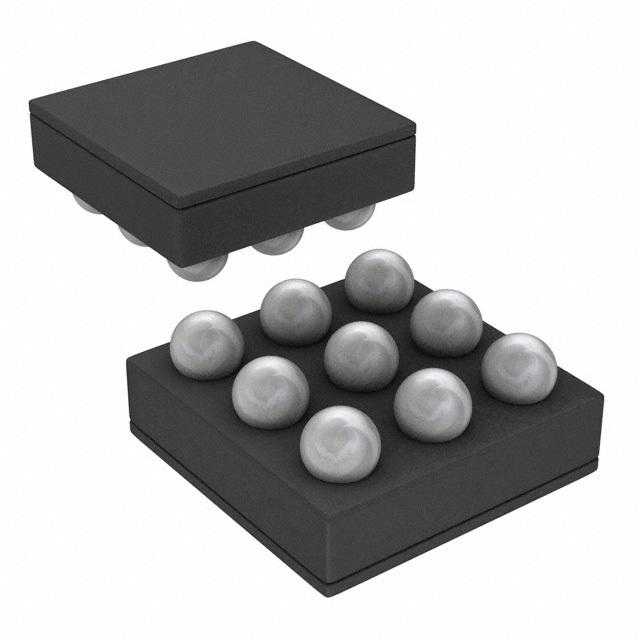

通用封装 DSBGA-9
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM4941TM/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4941TM/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4941TM/NOPB LM4941TM/NOPB数据手册

LM4941TM/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.7908
2000+ ¥ 4.669
3000+ ¥ 4.5472
库存: 14000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 4790.8
