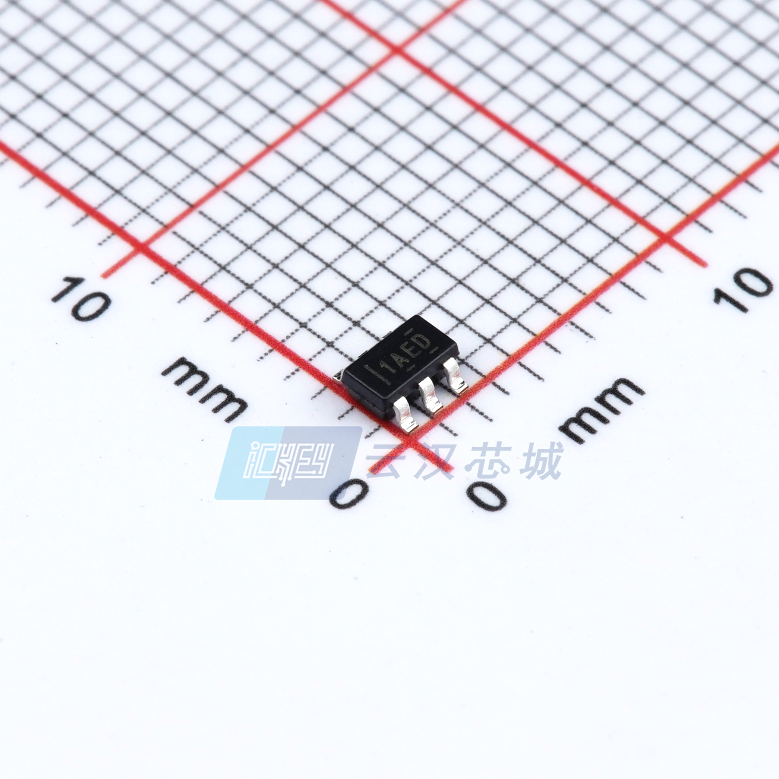

INA181A2IDBVT

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 260μA 2V/μs 210KHz 84dB 8mA 1 2.7V 5.5V 500μV@ 5V 75μA 350KHz SOT-23-6 贴片安装,黏合安装
供应商型号: 21M-INA181A2IDBVT
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 特殊用途放大器 INA181A2IDBVT

INA181A2IDBVT概述


    产品简介


    INA181、INA2181、INA4181系列电流感应放大器是德州仪器(Texas Instruments)设计的低成本优化型双向低侧和高侧电压输出电流感应放大器。这些放大器能够通过检测电流感测电阻上的电压降来实现从-0.2V到+26V的共模电压范围内的感应功能。此系列产品包括单通道(INA181)、双通道(INA2181)和四通道(INA4181),广泛应用于电机控制、电池监控、电源管理、照明控制、过流检测和太阳能逆变器等领域。

    技术参数


    - 供电电压 (VS):2.7 V 至 5.5 V
    - 共模电压范围 (VCM):-0.2 V 至 +26 V
    - 输入偏置电流 (IIB):-6 μA(VSENSE = 0 mV,VIN+ = 0 V);75 μA(VSENSE = 0 mV)
    - 电源抑制比 (PSRR):±8 μV/V 至 ±40 μV/V
    - 增益选项:20 V/V、50 V/V、100 V/V、200 V/V
    - 输出摆率:2 V/μs
    - 最大输出电流 (IOUT):8 mA
    - 热阻抗:
    - RθJA(结至环境):198.7°C/W(DBV)、177.3°C/W(DGS)、97.0°C/W(PW)
    - RθJC(top)(结至外壳顶部):120.9°C/W(DBV)、68.7°C/W(DGS)、37.7°C/W(PW)

    产品特点和优势


    INA181、INA2181、INA4181系列电流感应放大器的主要特点如下:
    - 宽共模电压范围:支持从-0.2V到+26V的共模电压范围。
    - 高带宽:A1型号提供高达350kHz的带宽。
    - 高精度:最大增益误差为±1%,最大偏移电压温度漂移为1μV/°C。
    - 宽电源电压范围:可以在2.7V至5.5V范围内运行。
    - 多通道选择:提供单通道、双通道和四通道版本以适应不同的需求。

    应用案例和使用建议


    典型应用场景
    - 电机控制:用于监测电机的工作状态和电流消耗情况。
    - 电池监控:监测电池电压和电流,防止过流和短路。
    - 电源管理:实时监控电源线路电流,确保稳定供电。
    - 照明控制:智能调节灯具的亮度和电流,提高能效。
    - 太阳能逆变器:监测光伏系统中的电流,保证系统高效运行。
    使用建议
    - 在进行高精度测量时,建议选择具有较低偏移电压(如INA181A1和INA181A2)的产品。
    - 对于需要多通道感应的应用场合,可以选择INA4181,同时监测四个独立的电流通道。
    - 为确保可靠运行,尽量避免长时间工作在绝对最大额定值附近。

    兼容性和支持


    INA181、INA2181、INA4181系列电流感应放大器与其他电子元器件或设备的兼容性良好,适合与各种微控制器(MCU)和模拟数字转换器(ADC)配合使用。德州仪器提供了详尽的技术文档和支持服务,包括参考设计、应用指南和在线技术支持等资源,帮助客户快速上手并解决实际应用中的问题。

    常见问题与解决方案


    1. 问:如何选择合适的增益选项?
    - 答:根据具体的应用需求选择适当的增益选项。例如,在需要高精度测量的场合选择较小的增益值,而在需要扩大信号幅度的场合选择较大的增益值。
    2. 问:如何连接参考电压?
    - 答:将参考电压连接到REF引脚,范围应介于0V至供电电压VS之间。注意选择适当的参考电压以满足测量需求。
    3. 问:在何种情况下会出现过载现象?
    - 答:当输入电压差超过26V时,可能引发过载现象。请合理设计电路以避免超出该范围。

    总结和推荐


    INA181、INA2181、INA4181系列电流感应放大器以其高精度、宽工作范围和多样化的通道选择成为电流监测领域的优选产品。对于需要精确电流检测和监控的应用场合,强烈推荐使用这些电流感应放大器。通过合理的选型和使用建议,可以充分发挥其在不同应用场景下的优势,从而提高系统的整体性能和可靠性。

INA181A2IDBVT参数

参数
电流 - 输入偏置 75μA
典型增益带宽 210KHz
最小工作供电电压 2.7V
CMRR - 共模抑制比 84dB
最大工作供电电压 5.5V
典型压摆率 2V/μs
Vos - 输入偏置电压 500μV@ 5V
每个通道的输出电流 8mA
-3db带宽 350KHz
通道数量 1
典型供电电流 260μA
3.05mm(Max)
1.75mm(Max)
1.3mm(Max)
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

INA181A2IDBVT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

INA181A2IDBVT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS INA181A2IDBVT INA181A2IDBVT数据手册

INA181A2IDBVT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.5173
10+ ¥ 1.3527
100+ ¥ 1.29
库存: 173
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 1.51
