首页  >  产品百科  >  LM4752TS/NOPB

LM4752TS/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 音频放大器, TO-263封装, 类型:音频功率放大器, 7引脚, 4W最大功率
供应商型号: LM4752TS/NOPB
供应商: 国内现货
标准整包数: 1000

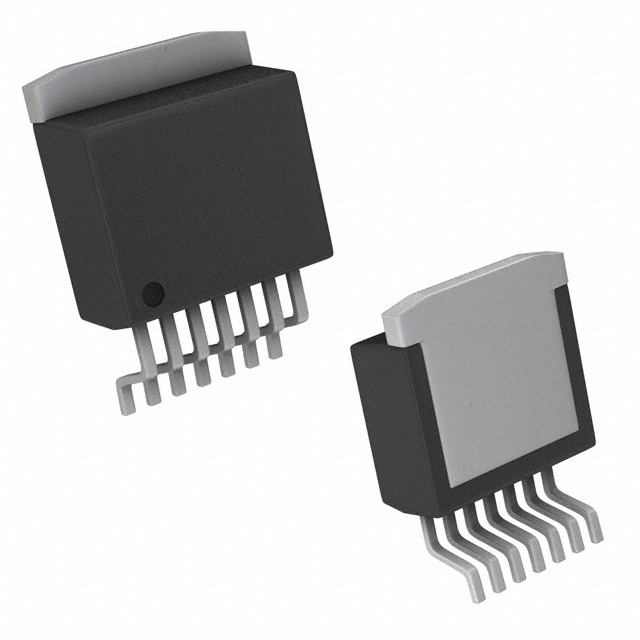

TEXAS INSTRUMENTS 多媒体放大器 LM4752TS/NOPB

LM4752TS/NOPB概述


    产品简介


    LM4752立体声音频功率放大器
    LM4752是一款由德州仪器(Texas Instruments)设计并制造的立体声音频功率放大器。它能够为4Ω和8Ω的负载提供持续平均输出功率,在单个24V电源供电下,每通道可输出高达11W的功率到4Ω负载,或者每通道输出7W的功率到8Ω负载。这种卓越的性能使其成为紧凑型立体声音响、电视音响系统及多媒体扬声器的理想选择。

    技术参数


    - 供电电压范围: 9V 至 40V
    - 输出功率:
    - 10% THD+N条件下,1kHz时4Ω负载下为11W(典型值)
    - 10% THD+N条件下,1kHz时8Ω负载下为7W(典型值)
    - 增益设置: 内部设置为34dB(典型值)
    - 输出短路电流限制: 在2Ω负载下的最小短路电流限制为2A
    - 输入阻抗: 83kΩ
    - 频率响应: 3dB带宽为65kHz
    - 热保护: 内置过温保护

    产品特点和优势


    独特功能和优势
    1. 集成化设计: 内部集成的增益电阻和偏置电阻减少外部组件需求,简化设计。
    2. 单电源操作: 支持单电源供电,简化系统设计,降低功耗。
    3. 低失真: 最低THD+N为0.08%,确保音频信号质量。
    4. 内置热保护和限流: 有效防止过载情况下的损坏。
    5. 简单易用: 外部只需少量元件即可实现静音功能。

    应用案例和使用建议


    应用案例
    - 紧凑型立体声音响系统
    - 电视音响
    - 小型音响系统
    - 多媒体扬声器
    使用建议
    1. 电源选择: 使用20V至24V的电源可以获得更高的输出功率。
    2. 散热处理: 针对高功率应用,考虑增加散热片,以保证芯片温度不超出允许范围。
    3. 频率响应调整: 根据不同应用需要调整输入输出耦合电容,确保期望的频率响应。

    兼容性和支持


    兼容性
    - 兼容设备: 可与标准的4Ω和8Ω扬声器配合使用。
    - 配套设备: 适合多种家庭和便携式音频系统的设计。
    支持和服务
    - 德州仪器提供详细的技术文档和用户指南,帮助客户快速掌握使用方法。
    - 客户支持团队随时准备解决客户的任何技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出出现异常噪音 | 检查输入耦合电容是否正确安装;可能需要替换。 |
    | 设备过热 | 确保正确安装散热器,调整工作条件,避免长时间超负荷运行。 |
    | 无法正常启动 | 检查电源电压是否在规定范围内;确认接线无误。 |

    总结和推荐



    总结


    LM4752立体声音频功率放大器凭借其出色的性能、高集成度和低成本,非常适合应用于多种音频系统中。它的强大功能和易于集成的特点使其在市场上具有显著的竞争优势。
    推荐
    鉴于其出色的性能和适用性,强烈推荐给需要高效能音频功率放大器的应用开发工程师们。无论是构建紧凑型音响还是多媒体系统,LM4752都是一个理想的选择。

LM4752TS/NOPB参数

参数
THD + 噪声 0.08%@ 8Ω @ 2W
输出类型 2-Channel (Stereo)
放大器类型 AB 类
最大输出功率 11*2 @ 4Ω
-3db带宽 -
音频-负载阻抗
最大工作供电电压 32V
最小工作供电电压 9V
10.41mm(Max)
9.4mm(Max)
4.65mm(Max)
通用封装 DDPAK-7,TO-263
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM4752TS/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM4752TS/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM4752TS/NOPB LM4752TS/NOPB数据手册

LM4752TS/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.2804
2000+ ¥ 3.197
3000+ ¥ 3.1136
库存: 29000
起订量: 1000 增量: 45
交货地:
最小起订量为:1000
合计: ¥ 3280.4
