OPA2376AIYZDR

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.00027% Differential,Rail to Rail 2.2V ±2.75V,5.5V 5.5MHz General Purpose DSBGA-8 贴片安装,黏合安装 2.3mm*1.3mm*650μm
供应商型号: 14M-OPA2376AIYZDR
供应商: 云汉优选
标准整包数: 1

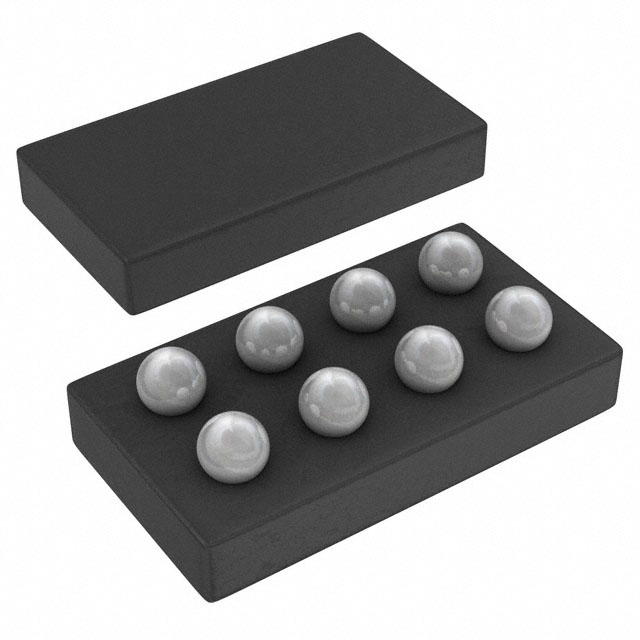

TEXAS INSTRUMENTS 多媒体放大器 OPA2376AIYZDR

OPA2376AIYZDR概述


    产品简介


    OPA376、OPA2376 和 OPA4376 系列产品属于德州仪器(TI)新一代低噪声运算放大器(简称“低噪运放”),具有 e-trim™ 技术,可提供出色的直流精度和交流性能。这些产品包括单通道(OPA376)、双通道(OPA2376)和四通道(OPA4376)版本,适用于高精度和便携式应用。通过其超低噪声、轨对轨输入输出、低偏移电压和极低静态电流的特点,使得它们特别适合于医疗仪器、音频设备、手持测试设备及传感器信号调理等领域。

    技术参数


    - 偏置电压: 最大偏置电压为 25 μV,温度系数为 2 μV/°C。
    - 输入噪声电压密度: 在 1 kHz 频率下为 7.5 nV/√Hz。
    - 电源电压范围: 2.2 V 至 5.5 V。
    - 增益带宽积 (GBW): 5.5 MHz。
    - 静态电流: 单个放大器的典型值为 760 μA,最大值为 950 μA。
    - 工作温度范围: -40°C 至 +125°C。
    - 封装尺寸: 不同版本的芯片有不同的封装形式,例如 SOT-23、SC70、SOIC、VSSOP 和 TSSOP 等。

    产品特点和优势


    低噪声性能:在 1 kHz 频率下的输入噪声电压密度为 7.5 nV/√Hz,显著降低了信号处理过程中的背景噪声,适用于需要高信噪比的应用场景。
    高精度:最大偏置电压仅为 25 μV,且温度系数低至 2 μV/°C,从而保证了良好的直流精度。
    宽电源范围:支持从 2.2 V 到 5.5 V 的电源范围,适用于多种不同供电场景,尤其是便携式设备。
    高可靠性:内置 ESD 保护电路,提供了良好的静电放电防护能力,延长了器件的使用寿命。
    宽输入共模电压范围:输入共模电压范围可达 100 mV 以上,这使得它可以在广泛的输入电压范围内稳定运行。

    应用案例和使用建议


    - 医疗仪器:在医疗仪器中,这些低噪声和高精度的特性可以帮助实现更精确的测量结果。使用建议是将运放放置在尽可能接近传感器的地方,以减少信号传输过程中的噪声干扰。

    - 音频设备:在音频处理应用中,低噪声和宽带宽特性使它们成为处理模拟音频信号的理想选择。在实际应用中,可以通过增加少量电阻来改善电容负载驱动性能,从而降低振铃现象。
    - 传感器信号调理:用于各种传感器信号的前置放大,提高后续处理的精度。建议在布局时采用良好的接地和去耦电容设计,以减小外部干扰。

    兼容性和支持


    - 封装类型:OPA376 提供了包括 SC70、SOT-23、DSBGA、VSSOP 和 TSSOP 等多种封装形式,方便用户根据不同的空间需求进行选择。
    - 支持资源:德州仪器提供了 TINA-TI™ 仿真软件、WEBENCH® Filter Designer 设计工具和详细的参考设计文档,帮助用户快速完成电路设计。

    常见问题与解决方案


    - 问:如何降低输入偏置电流?
    - 答:可以通过增加串联电阻来限制输入电流,但需注意,这会引入额外的热噪声。最佳方案是结合使用陶瓷去耦电容和选择适当的电源管理方案来减少整体系统噪声。

    - 问:运放在高频率下的性能如何?
    - 答:增益带宽积为 5.5 MHz,在高频应用中可以保持良好的响应速度和稳定性。需要注意的是,在某些情况下可能需要添加外部补偿网络来确保系统的稳定性。

    总结和推荐


    综上所述,OPA376、OPA2376 和 OPA4376 系列低噪声运算放大器在多个方面表现出色,尤其是在低噪声、高精度和宽电源范围等方面。对于需要高信噪比、高精度和便携性的应用场合,如医疗仪器、音频设备和传感器信号调理等,强烈推荐使用这些器件。德州仪器提供的详细技术文档和丰富的设计资源,也进一步增强了这些产品的适用性和易用性。因此,我们高度推荐这一系列产品。

OPA2376AIYZDR参数

参数
最大工作供电电压 ±2.75V,5.5V
最小工作供电电压 2.2V
THD + 噪声 0.00027%
输出类型 Differential,Rail to Rail
放大器类型 General Purpose
最大输出功率 -
-3db带宽 5.5MHz
音频-负载阻抗 -
长*宽*高 2.3mm*1.3mm*650μm
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA2376AIYZDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2376AIYZDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA2376AIYZDR OPA2376AIYZDR数据手册

OPA2376AIYZDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.8421
10+ ¥ 7.9238
30+ ¥ 6.9574
100+ ¥ 6.7642
300+ ¥ 6.5053
1000+ ¥ 6.3158
库存: 1270
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 8.84
