OPA615IDGST

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Cascode 12.4V 710MHz Transconductance Amplifier,Wideband Amplifier VSSOP-10 贴片安装,黏合安装 3mm*3mm*1.02mm
供应商型号: OPA615IDGST
供应商: 云汉优选
标准整包数: 1

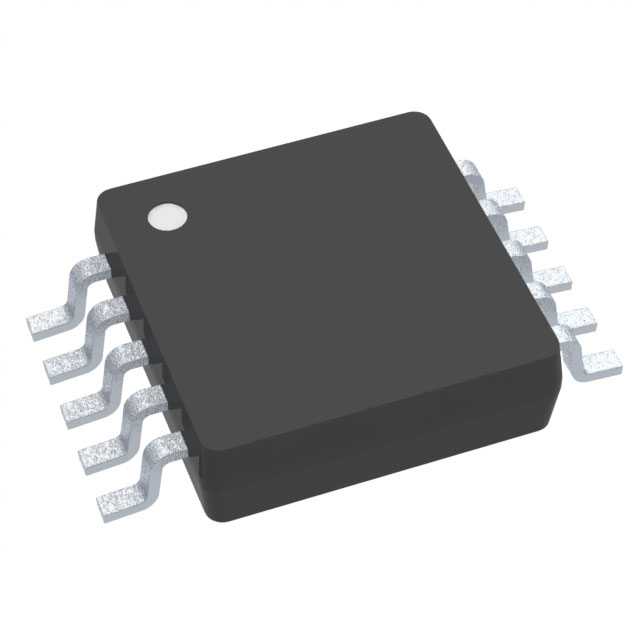

TEXAS INSTRUMENTS 多媒体放大器 OPA615IDGST

OPA615IDGST概述


    产品简介


    OPA615: 是一款高性能的宽频带、直流恢复电路,专为快速而精确的直流恢复、偏置钳位和低频消隐设计。它特别适用于视频信号的稳定性改进,也可以作为采样保持放大器、高速积分器或峰值检测器用于纳秒脉冲信号处理。该器件内置了一个具有高阻抗输出和快速采样比较器的运算跨导放大器(OTA),并提供多种封装选择,如SO-14和MSOP-10。

    技术参数


    主要技术规格
    - 传播延迟: 1.9ns
    - 带宽:
    - OTA: 710MHz
    - 比较器: 730MHz
    - 输入偏置电流: ±1μA
    - 样本保持开关瞬态: ±5mV
    - 电荷注入: 40fC
    - 保持命令延迟时间: 2.5ns
    - 供电电压范围: ±5V (最大±6.2V)
    - 功耗:
    - 最大静态电流: 17mA
    - 最小静态电流: 9mA
    - 热阻:
    - D-SO-14: 100°C/W
    - DGS-MSOP-10: 125°C/W

    产品特点和优势


    - 宽频带: 优异的宽带性能,可达到710MHz的带宽,满足高速数据传输需求。
    - 低噪声: 输入电压噪声仅为4.6nV/√Hz,确保了高精度的信号处理能力。
    - 低输入偏置电流: ±1μA的低输入偏置电流使得该器件非常适合于低功率和高灵敏度的应用场合。
    - 宽温度范围: 具备-65°C至+125°C的工作温度范围,可在极端环境下稳定工作。
    - 高速采样保持: 快速的采样速度和采样保持功能,使它成为纳米级脉冲信号处理的理想选择。

    应用案例和使用建议


    应用案例
    - 视频广播设备: 用于提升视频信号质量,减少低频干扰。
    - 电信通信设备: 在高速数据采集系统中使用,以确保数据完整性。
    - 高分辨率CAD显示器/CCD图像处理器: 实现高精度的图像处理。
    - 脉冲编码调制解调器: 用于提高信号的动态范围和信噪比。
    - 完整的视频直流电平恢复: 在复杂信号路径中保持信号的稳定。
    使用建议
    - 优化系统设计: 尽量避免信号源的高阻抗输入,以减少噪声干扰。
    - 考虑外部组件选择: 使用低反应电阻,优化系统的高频性能。
    - 适当散热设计: 避免器件过热,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 与各类高速信号处理设备兼容,可以灵活应用于各种场合。
    - 支持: 包括详细的演示板和技术文档,方便用户进行初始评估。此外,德州仪器的应用部门也可提供设计辅助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确认电源连接正确,检查负载阻抗是否匹配。 |
    | 输入偏置电流过高 | 选择合适的电阻值以调节电流。 |
    | 噪声水平较高 | 优化布局设计,降低外界干扰。 |

    总结和推荐


    OPA615是一款高度集成且高性能的宽频带DC恢复电路,其卓越的宽带性能和高精度使其非常适合应用于视频信号处理、高速数据采集等多个领域。虽然需要细致的布局设计和外部组件选择,但通过适当的优化和设计,它能够在各类应用中表现出色。因此,我们强烈推荐在需要高性能信号处理的场合中采用此器件。

OPA615IDGST参数

参数
输出类型 Cascode
放大器类型 Transconductance Amplifier,Wideband Amplifier
最大输出功率 -
-3db带宽 710MHz
音频-负载阻抗 -
最大工作供电电压 12.4V
最小工作供电电压 -
THD + 噪声 -
长*宽*高 3mm*3mm*1.02mm
通用封装 VSSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA615IDGST厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA615IDGST数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA615IDGST OPA615IDGST数据手册

OPA615IDGST封装设计

查看详情并下载
Symbol
Footprint
3D Model
