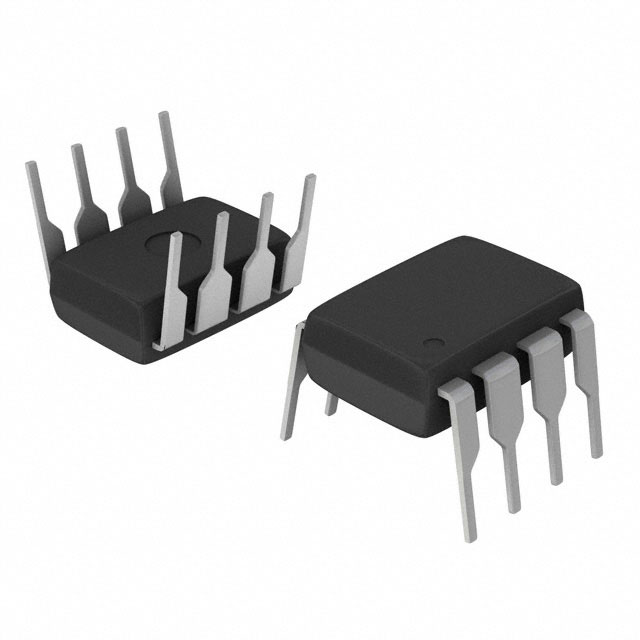

OPA251PA

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 27μA 10mV/μs 35KHz 21mA 1 ±18V,36V 50μV 4nA PDIP-8 通孔安装 9.81mm*6.35mm*4.57mm
供应商型号: 25E-OPA251PA
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 特殊用途放大器 OPA251PA

OPA251PA概述

    高质量电子元器件产品技术手册:单电源微功耗运算放大器

    1. 产品简介


    本产品包括OPA241、OPA251系列单电源微功耗运算放大器。这些运算放大器特别设计用于便携式和电池供电设备中。它们具有超低功耗(仅25μA)、单电源操作能力、轨到轨输出摆动范围(仅50mV内)以及高共模抑制比(124dB)和开环增益(128dB)。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 偏置电压 | 输入偏置电压 | ±50 | ±250 | ±100 | μV |
    | 偏置电压温度漂移 | 在-40°C至+85°C时 | ±0.4 | ±0.6 | μV/°C |
    | 电源抑制比 | VS = 2.7V至36V时 | 3 | 30 | μV/V |
    | 输入偏置电流 | 在-40°C至+85°C时 | -25 | nA |
    | 输入噪声电压密度 | f = 1kHz时 | 45 | nV/√Hz |
    | 共模抑制比 | VCM = -0.2V至(V+) -0.8V时 | 80 | dB |
    | 开环增益 | RL = 100kΩ时 | 100 | dB |
    | 增益带宽积 35 | kHz |
    | 输出电压摆幅 50 | mV |

    3. 产品特点和优势


    - 微功耗:IQ仅为25μA,适合便携式设备和电池供电系统。
    - 单电源操作:可以在+2.7V至+36V单电源下运行。
    - 轨到轨输出:输出摆幅接近电源轨,保证了最大的信号动态范围。
    - 高共模抑制比:共模抑制比高达124dB,适用于需要高精度信号处理的应用。
    - 高开环增益:开环增益达128dB,提供极高的信号保真度。

    4. 应用案例和使用建议


    - 应用案例:医疗仪器、便携式设备、测试设备、电池供电仪器。
    - 使用建议:在使用时,确保电源引脚旁接0.01μF陶瓷电容器以稳定电源。对于高精度应用,建议进行微调以进一步降低初始偏置电压误差。

    5. 兼容性和支持


    这些运算放大器与多种封装形式兼容,包括标准8引脚DIP和SO-8表面贴装。厂家提供详尽的技术支持和维护服务,确保用户可以充分利用这些器件的高性能特性。

    6. 常见问题与解决方案


    - 问题:偏置电压过高
    - 解决办法:使用外部调整引脚进行微调,或更换具有更低初始偏置电压的产品版本。
    - 问题:电源电压不稳
    - 解决办法:确保电源引脚旁接合适的旁路电容器。

    7. 总结和推荐


    总的来说,OPA241和OPA251系列运算放大器以其微功耗、单电源操作和高精度而著称,非常适合电池供电和便携式设备。由于其卓越的性能和广泛的适用范围,我们强烈推荐在医疗仪器、便携式设备及测试设备等领域使用此系列产品。

OPA251PA参数

参数
典型供电电流 27μA
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 50μV
最小工作供电电压 -
典型增益带宽 35KHz
电流 - 输入偏置 4nA
通道数量 1
典型压摆率 10mV/μs
CMRR - 共模抑制比 -
每个通道的输出电流 21mA
-3db带宽 -
长*宽*高 9.81mm*6.35mm*4.57mm
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

OPA251PA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA251PA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS OPA251PA OPA251PA数据手册
