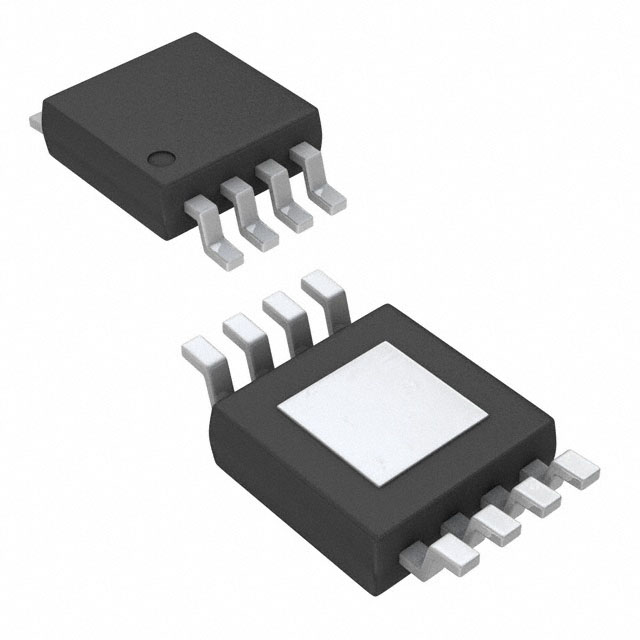

OPA1633DGNR

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Fully Differential Audio Operational Amplifier
供应商型号: OPA1633DGNR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 特殊用途放大器 OPA1633DGNR

OPA1633DGNR概述

    OPA1633 High-Performance, Fully Differential Audio Operational Amplifier

    1. 产品简介


    OPA1633 是一款高绩效全差分音频运算放大器,专为驱动高性能音频模拟到数字转换器(ADC)或作为D类放大器的前置驱动器而设计。其主要功能包括:
    - 出色的声音质量
    - 极低失真:132 dB
    - 低噪声:1.1 nV/√Hz
    - 高速:斜率 80 V/μs,增益带宽积 200 MHz
    - 全差分架构:平衡输入和输出可将单端输入转换为差分输出
    - 广泛的工作电源范围:±2.5 V 至 ±17.5 V
    - 关闭电流:±5 V时为0.77 mA
    - 工作温度范围:-40°C 至 +85°C
    - 封装:HVSSOP-8 和 SOIC-8

    2. 技术参数


    - 绝对最大额定值:
    - 供电电压:±18.5 V
    - 供电开启和关闭速率:1.7 V/μs
    - 输入电压:±VS
    - 输出电流:150 mA
    - 连续输入电流:10 mA
    - 差分输入电压:±1.5 V
    - 结温:150 °C
    - 环境温度:-40 °C 至 +85 °C
    - 存储温度:-65 °C 至 +150 °C
    - 推荐操作条件:
    - 双路供电电压:±2 V 至 ±17.5 V
    - 单路供电电压:4 V 至 35 V
    - 环境温度:-40 °C 至 +85 °C
    - 热参数:
    - 结点到环境热阻:126.3 °C/W (SOIC-8), 57.6 °C/W (HVSSOP-8)
    - 结点到外壳(顶部)热阻:67.3 °C/W (SOIC-8), 76.3 °C/W (HVSSOP-8)
    - 结点到板热阻:69.8 °C/W (SOIC-8), 30.0 °C/W (HVSSOP-8)
    - 结点到顶部表征参数:19.5 °C/W (SOIC-8), 4.0 °C/W (HVSSOP-8)
    - 结点到板表征参数:69.0 °C/W (SOIC-8), 29.9 °C/W (HVSSOP-8)
    - 电气特性:
    - 输入偏置电流:6.8 µA 至 11.5 µA
    - 输入失调电流:±20 nA 至 ±400 nA
    - 输入噪声密度:1.1 nV/√Hz (f = 10 kHz)
    - 开环增益:91 dB 至 97 dB
    - 斜率:80 V/μs (25% 至 75%)
    - 总谐波失真 + 噪声:132 dB (RL = 2 kΩ, G = +1)
    - 电源抑制比:13 μV/V 至 100 μV/V

    3. 产品特点和优势


    OPA1633 的主要优势在于其出色的音质表现、极低的失真和噪声水平。高速特性使其非常适合在各种专业音频应用中使用,如音频混音器、专业麦克风系统、专业扬声器系统、音频放大器和视频摄像机等。此外,它的宽电源范围和高可靠性使其能够在多种工作环境下稳定运行。

    4. 应用案例和使用建议


    - 专业音频混音器:由于其低失真和高动态范围,OPA1633 在专业音频混音器中表现出色,可以确保声音的质量和清晰度。
    - 专业麦克风系统:OPA1633 可以与高精度ADC结合使用,确保音频信号的准确捕捉和传输。
    - 专业音频放大器:该放大器的高速和低噪声特性使其成为高质量音频放大器的理想选择。
    使用建议:
    - 确保提供合适的电源电压和适当的散热措施。
    - 为了减少噪声干扰,可以考虑使用滤波电路和接地良好的PCB布局。
    - 使用时需要正确连接反馈网络,以获得预期的增益和频率响应。

    5. 兼容性和支持


    OPA1633 与现有的音频系统兼容,可以方便地替换其他型号的音频放大器。Texas Instruments 提供了详尽的技术支持文档和软件工具,帮助用户更好地理解和使用该产品。厂商还提供了在线支持资源,以便用户在遇到问题时能够及时得到帮助。

    6. 常见问题与解决方案


    - Q: 为什么输出噪声高?
    - A: 检查电源纹波是否过大,或者检查外部布线是否受到干扰。增加外部滤波电容可以改善这种情况。
    - Q: 如何降低功耗?
    - A: 使用启用/禁用功能可以在不使用时降低功耗。根据需求设置合适的阈值电压,避免不必要的开启状态。
    - Q: 为何总谐波失真高?
    - A: 确认负载电阻匹配良好,使用合适的反馈网络以确保正确的增益。可能还需要检查输入信号质量和电源供应稳定性。

    7. 总结和推荐


    OPA1633 是一款高性能、高可靠性的音频运算放大器,适用于多种专业音频应用。它在噪声、失真和速度方面表现出色,是音频系统设计的理想选择。推荐在对音频质量要求较高的场合使用此产品。

OPA1633DGNR参数

参数
典型增益带宽 -
Vos - 输入偏置电压 -
CMRR - 共模抑制比 -
电流 - 输入偏置 -
典型压摆率 -
最大工作供电电压 -
通道数量 -
最小工作供电电压 -
-3db带宽 -
每个通道的输出电流 -
典型供电电流 -
安装方式 黏合安装
包装方式 卷带包装

OPA1633DGNR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA1633DGNR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS OPA1633DGNR OPA1633DGNR数据手册

OPA1633DGNR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 20.237
2000+ ¥ 19.7225
3000+ ¥ 19.208
库存: 13000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 20237
