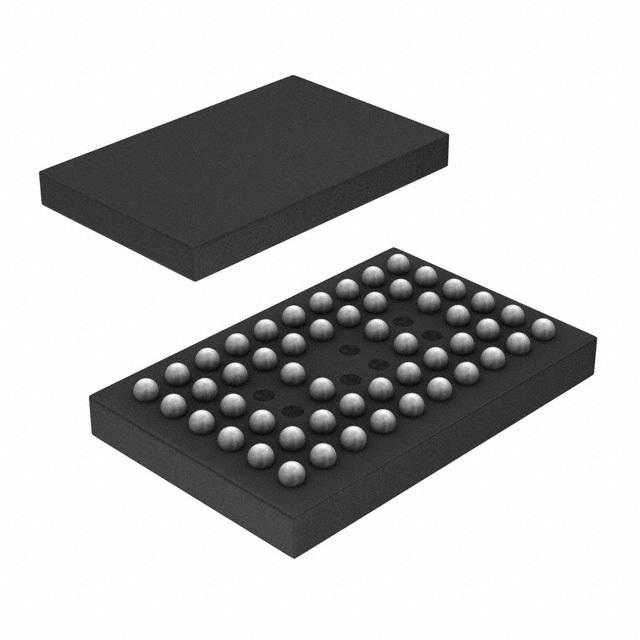

CDCU877AZQLR

产品分类: 时钟发生器
厂牌: TEXAS INSTRUMENTS
产品描述: 差分 10 1 1.7V 1.9V 400MHz 60% 差分 是 BGA-52 贴片安装,黏合安装
供应商型号: 25E-CDCU877AZQLR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 时钟发生器 CDCU877AZQLR

CDCU877AZQLR概述

    CDCU877 和 CDCU877A 1.8V 相位锁定环时钟驱动器

    产品简介


    CDCU877 和 CDCU877A 是一款高性能、低抖动、零延迟缓冲器,专为双数据速率(DDR II)应用设计。这些器件能够将一个差分时钟输入(CK 和 CK)分配到十个差分输出对(Yn 和 Yn)及一个反馈时钟输出对(FBOUT 和 FBOUT)。它们适用于各种高频、高稳定性要求的应用,如计算机内存模块等。

    技术参数


    - 静态相位偏移: ±50 ps
    - 工作频率: 10 MHz 至 400 MHz
    - 电流消耗: <135 mA
    - 低抖动(周期周期): ±30 ps
    - 输出偏斜: 35 ps
    - 周期抖动: ±20 ps
    - 动态相位偏移: ±15 ps
    - 工作温度范围: -40°C 至 85°C
    - 封装: 52 球 μBGA (MicroStar™ Junior BGA, 0.65-mm pitch) 和 40 引脚 MLF

    产品特点和优势


    CDCU877 和 CDCU877A 的显著特点包括:
    - 低静态相位偏移:±50 ps
    - 高频率响应:从 10 MHz 到 400 MHz
    - 低电流消耗:小于 135 mA
    - 低抖动:周期周期抖动 ±30 ps,周期抖动 ±20 ps
    - 低输出偏斜:35 ps
    - 低动态相位偏移:±15 ps
    这些特点使得该器件非常适合需要高稳定性和低抖动的系统应用,如计算机内存模块和服务器。其卓越的性能使其在市场上具有很强的竞争力。

    应用案例和使用建议


    应用场景:
    - DDR II 内存模块:CDCU877 和 CDCU877A 能够处理 DDR II 内存模块中的时钟信号,确保系统的稳定运行。
    - 高速数据传输系统:这些器件能够在高频环境下保持低抖动和低偏斜,适合于高速数据传输系统。
    - 嵌入式系统:在嵌入式系统中,这些器件可以作为可靠的时钟源,确保系统的实时性和稳定性。
    使用建议:
    - 电源管理:确保电源电压在推荐范围内,以保证器件正常工作。例如,VDDQ 需要在 1.7 V 至 1.9 V 之间。
    - 温度控制:工作温度范围为 -40°C 至 85°C,但为了延长使用寿命,建议避免在极端温度下工作。
    - 封装和布线:选择合适的封装形式(如 MicroStar Junior BGA),并遵循推荐的 PCB 布线规范,以减少信号失真和噪声。

    兼容性和支持


    CDCU877 和 CDCU877A 支持多种封装形式,包括 52 球 μBGA 和 40 引脚 MLF。这些器件与现有系统和组件高度兼容,可方便集成。德州仪器提供详细的技术支持文档和开发工具,帮助客户顺利完成集成和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 器件无法正常启动 | 检查电源电压是否在推荐范围内(1.7 V 至 1.9 V)。 |
    | 输出信号异常 | 检查引脚配置是否正确,确保所有输入信号都在指定范围内。 |
    | 器件工作不稳定 | 确保器件工作温度在推荐范围内(-40°C 至 85°C),并检查电路板的接地和电源布局。 |

    总结和推荐


    CDCU877 和 CDCU877A 是高性能的 1.8V 相位锁定环时钟驱动器,具备出色的低抖动、低偏斜和宽频率范围等特点。这些特性使其成为高可靠性应用的理想选择,特别是在 DDR II 内存模块和高速数据传输系统中。鉴于其优异的性能和广泛的应用场景,我们强烈推荐使用 CDCU877 和 CDCU877A 来满足您对时钟驱动器的需求。

CDCU877AZQLR参数

参数
差分 - 输入:输出
最大占用比 60%
输出信号类型 差分
输出数量 10
最大输入频率 400MHz
电路数 1
典型供电电流 -
输入信号类型 差分
最大工作供电电压 1.9V
最大输出频率 -
最小工作供电电压 1.7V
7.1mm(Max)
52-VFBGA
750μm(Max)
通用封装 BGA-52
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

CDCU877AZQLR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

CDCU877AZQLR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 时钟发生器 TEXAS INSTRUMENTS CDCU877AZQLR CDCU877AZQLR数据手册

CDCU877AZQLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 50.1028
5000+ ¥ 47.8601
10000+ ¥ 46.1263
库存: 38760
起订量: 200 增量: 0
交货地:
最小起订量为:10
合计: ¥ 501.02
