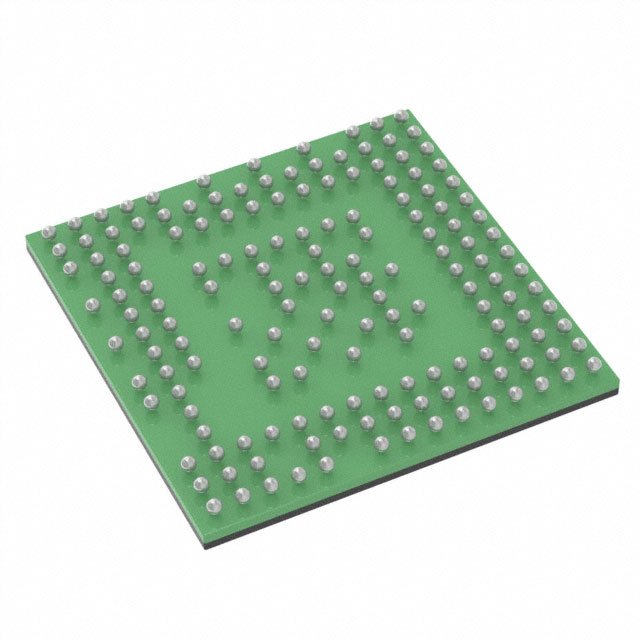

IWR6843AQGABLR

产品分类: 射频配件
厂牌: TEXAS INSTRUMENTS
产品描述: mmWave Sensor Digital Output 1.2V 161-Pin FC/CSP T/R
供应商型号: IWR6843AQGABLR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 射频配件 IWR6843AQGABLR

IWR6843AQGABLR概述

    IWR6843/IWR6443 mmWave传感器:产品技术手册

    1. 产品简介


    IWR6843 和 IWR6443 是由德州仪器(Texas Instruments)生产的单芯片毫米波传感器。这些设备集成了FMCW(频率调制连续波)收发器,可以在60至64GHz的频段内运行。它们广泛应用于工业自动化、安全监控、交通管理和建筑自动化等领域。IWR6843 特别配备了高性能的 C674x DSP,用于先进的信号处理。

    2. 技术参数


    - 频段覆盖:60至64GHz
    - 带宽:4GHz连续带宽
    - 接收通道:4个
    - 发射通道:3个(IWR6843为3个,IWR6443为3个)
    - 相位偏移器支持:6位
    - 发射功率:12dBm
    - 接收噪声系数:12dB
    - 时钟源:40MHz晶体振荡器,支持外部40MHz时钟输入
    - 工作温度范围:-40°C 至 105°C
    - 内存:
    - IWR6843:1.75MB(包括程序和数据RAM)
    - IWR6443:1.4MB(包括程序和数据RAM)

    3. 产品特点和优势


    - 高集成度:单芯片设计,集成了PLL、发射机、接收机、基带和ADC等组件,极大地简化了硬件设计。
    - 精确的时序控制:采用分数-N PLL,具有超准确的线性调频引擎。
    - 功能安全认证:通过IEC 61508认证,达到SIL-2级别,适用于安全关键系统。
    - 先进信号处理能力:配备C674x DSP,支持快速傅里叶变换(FFT)、滤波和恒虚警率(CFAR)处理。
    - 灵活的接口:支持SPI、I2C、UART等多种通信接口,便于与其他设备连接。

    4. 应用案例和使用建议


    - 工业传感器:可用于测量距离、速度和角度,非常适合于工厂自动化和安全防护系统。
    - 建筑自动化:可以用于门禁控制系统,实现无接触式访问。
    - 安防监控:结合运动检测和人流量统计,可以增强安全监控系统的效率。
    - 机器人应用:提供高精度的距离和角度传感,增强机器人的自主导航能力。
    使用建议:
    - 确保外部时钟信号的质量,以避免信号失真影响雷达性能。
    - 在恶劣环境下使用时,考虑额外的散热措施,确保芯片正常工作。

    5. 兼容性和支持


    - 兼容性:支持多种通信协议,易于与其他电子设备集成。
    - 技术支持:德州仪器提供了详细的文档和支持资源,包括参考设计和软件工具,方便开发者进行开发和调试。

    6. 常见问题与解决方案


    - Q: 如何选择正确的电源电压?
    - A: 该设备支持双电压3.3V/1.8V,具体取决于应用需求。推荐使用3.3V,除非需要更低功耗。

    - Q: 设备无法启动怎么办?
    - A: 检查电源连接和时钟信号是否正确。如果仍然无法启动,尝试更新固件或联系德州仪器的技术支持团队。

    7. 总结和推荐


    IWR6843 和 IWR6443 是高度集成且功能强大的毫米波传感器,特别适合工业应用中的高精度距离和速度测量。其强大的信号处理能力和丰富的通信接口使其成为复杂系统设计的理想选择。无论是从技术规格还是从应用层面考虑,都值得推荐使用。
    这份手册详细介绍了IWR6843和IWR6443两款毫米波传感器的特性和应用,提供了深入的技术细节和实用的应用建议。希望这些信息能够帮助您更好地了解和应用这些先进的传感器技术。

IWR6843AQGABLR参数

参数
通用封装 FCCSP-161
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IWR6843AQGABLR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

IWR6843AQGABLR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 射频配件 TEXAS INSTRUMENTS IWR6843AQGABLR IWR6843AQGABLR数据手册

IWR6843AQGABLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 159.6304
2000+ ¥ 155.572
3000+ ¥ 151.5136
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 159630.4
