AWR2243BOOST

产品分类: 其他射频器件
厂牌: TEXAS INSTRUMENTS
产品描述: 10MHz 3.6V 500MHz
供应商型号: AWR2243BOOST
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 其他射频器件 AWR2243BOOST

AWR2243BOOST概述

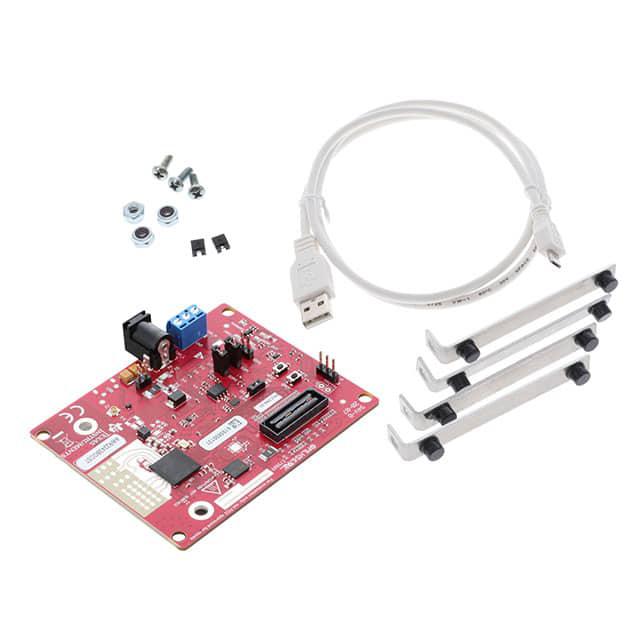

    AWR2243 Evaluation Module (AWR2243BOOST) mmWave Sensing Solution

    1. 产品简介


    AWR2243 Evaluation Module (AWR2243BOOST) 是一款毫米波传感解决方案,专为评估 AWR2243 高性能前端而设计。它能够实现ADC原始数据的捕获及射频性能评估。本模块是开发和测试毫米波传感器的理想选择,适用于汽车雷达、工业自动化、物联网等多个领域。

    2. 技术参数


    - 电源输入:5V直流电源(>2.5A)
    - 工作温度范围:-20°C 至 60°C
    - 频率范围:76GHz至81GHz
    - 传输功率:21dBm至26dBm EIRP(峰值)
    - 天线增益:>10.5dBi
    - 接口:20-pin标准LaunchPad接口,60-pin高密度接口(支持SPI、UART、I2C、JTAG)
    - 内存:内置闪存,用于存储代码和配置信息

    3. 产品特点和优势


    - 多功能连接性:支持通过USB到PC进行后向通道UART日志记录,适合多种应用场景。
    - 高性能天线:集成四接收器和三发射器的天线,可在水平面和垂直面上精确测量角度和距离信息。
    - 灵活配置:可通过设置SOP跳线来选择不同的操作模式,方便灵活部署。
    - 集成软件工具:包含mmWave SDK用户指南,提供了详细的演示代码,方便快速上手。

    4. 应用案例和使用建议


    - 应用场景:车载雷达、工业自动化系统、智能家居等领域。该模块可被用于物体检测、测距和姿态测量。
    - 使用建议:
    - 在安装时,确保3V3和5V信号标记对齐,避免错误连接。
    - 使用外部电源时,需符合当地安全标准,如UL、CSA、VDE等。
    - 在启动前按下复位按钮以确保系统可靠启动。
    - 当使用高密度接口时,应注意正确连接CSI和HSDEBUG信号线,以避免信号干扰。

    5. 兼容性和支持


    - 兼容性:支持与LaunchPad、MMWAVE-DEVPACK和其他兼容设备的连接。可通过60-pin高密度接口与MMWAVE-DEVPACK交互,也可通过TSW1400平台捕捉高速LVDS数据。
    - 技术支持:提供详尽的用户指南和在线资源,包括设计数据库、布局细节、参考设计等。此外,官方还提供了多种培训视频和技术文档。

    6. 常见问题与解决方案


    - 问题:系统无法识别COM端口
    - 解决方法:检查USB连接是否稳固,尝试更新USB驱动或安装EMUPACK。
    - 问题:系统功耗过高
    - 解决方法:通过API配置LDO旁路选项,启用LDO旁路和PA LDO I/P禁用,以降低功耗。
    - 问题:天线信号弱
    - 解决方法:检查天线周围是否有金属物遮挡,调整天线方向确保最佳信号接收。

    7. 总结和推荐


    AWR2243 Evaluation Module (AWR2243BOOST) 是一款高度集成且功能强大的毫米波传感解决方案,具备出色的射频性能和灵活的操作模式,非常适合各类开发和测试任务。其广泛的兼容性、详细的技术支持和丰富的软件工具使其成为毫米波传感器应用领域的优选。强烈推荐给希望在新兴应用领域内进行创新研发的工程师们。
    文中所提及的技术规范和技术参数皆来源于官方技术手册,确保其准确性。

AWR2243BOOST参数

参数
最大工作频率 500MHz
最小工作频率 10MHz
最大工作供电电压 3.6V
最小工作供电电压 -
零件状态 在售
包装方式 盒装

AWR2243BOOST厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

AWR2243BOOST数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他射频器件 TEXAS INSTRUMENTS AWR2243BOOST AWR2243BOOST数据手册

AWR2243BOOST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4280.3556
200+ ¥ 4171.533
1000+ ¥ 4062.7104
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 42803.55
直接购买
加入购物车
