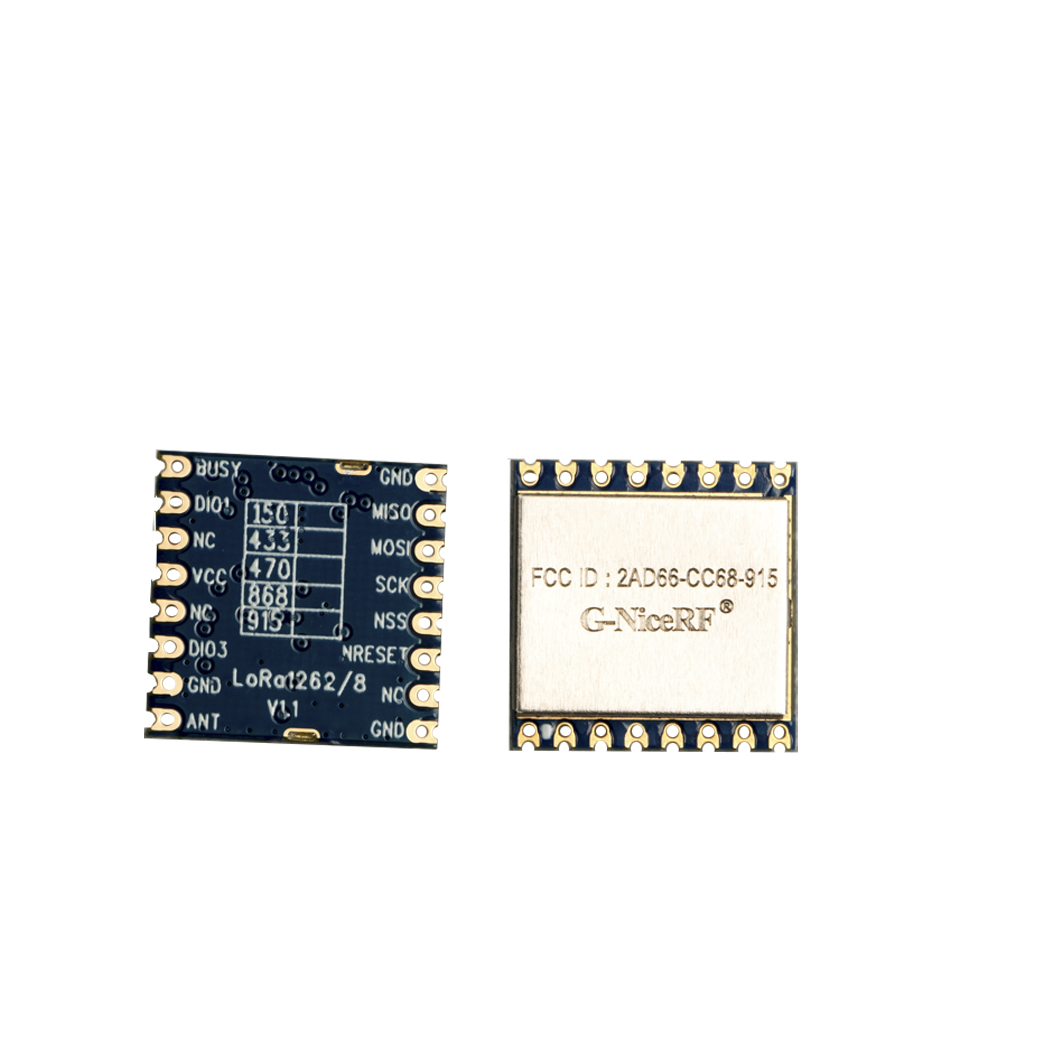

LoRaCC68-915MHz-TCXO

产品分类: LORA模块
产品描述: 130mA 6.5mA 1.8V~3.7V LoRa、(G)FSK 调制模式 160mW SMD 16mm*16mm*2.2mm
供应商型号: 14M-LORACC68-915MHZ-TCXO
供应商: 云汉优选
标准整包数: 1
NICERF/深圳思为无线 LORA模块 LoRaCC68-915MHz-TCXO

LoRaCC68-915MHz-TCXO概述

    LoRaCC68 系列无线模块技术手册解析

    产品简介


    LoRaCC68 系列是一款专为工业物联网、智慧城市和环境监测等应用设计的无线通信模块。它采用Semtech公司的LLCC68芯片,具备高精度晶振和出色的接收灵敏度,使得其能够在低功耗条件下实现高效通信。该模块支持多种频率段,如433MHz、490MHz、868MHz和915MHz,具有卓越的性能和广泛的适用性。

    技术参数


    以下是LoRaCC68系列的技术参数:
    | 参数 | 最小 | 典型 | 最大 | 单位 | 条件 |
    |
    | 运行条件
    | 工作电压范围 | 1.8 | 3.3 | 3.7 | V
    | 工作温度范围 | -40 | 25 | 85 | ℃
    | 电流消耗
    | 接收电流 | <5 | - | <6.5 | mA | 无源晶振 |
    <5 | - | <6.5 | mA | TCXO晶振 |
    | 发射电流 | <110 | - | <130 | mA | 433/490 MHz |
    <110 | - | <130 | mA | 868/915 MHz |
    | 休眠电流 | 1.9 | - | 2.3 | uA | OFF模式 |
    2.3 | - | 2.9 | uA | SLEEP模式 |
    2.9 | - | 0.56 | mA | STDBYRC模式 |
    2.35 | - mA | STDBYXOSC模式 |
    | 射频参数
    | 频率范围 | 400 | 433 | 450 | MHz | @433 MHz |
    470 | 490 | 510 | MHz | @490 MHz |
    850 | 868 | 890 | MHz | @868 MHz |
    900 | 915 | 940 | MHz | @915 MHz |
    | 发射功率范围 | -15 | 22 | dBm
    | 接收灵敏度 | -129 | - | - | dBm | @LoRa |

    产品特点和优势


    LoRaCC68系列具备多项显著优势:
    - 频率范围广泛:支持433MHz、490MHz、868MHz和915MHz等多种频率段。
    - 高灵敏度:达到-129dBm的接收灵敏度,保证了通信的稳定性和可靠性。
    - 超低功耗:在各种工作模式下都能保持低功耗,适用于电池供电的应用场景。
    - 工业级晶振:使用高精度晶振确保频率的稳定性,提高通信质量。
    - 多功能调制模式:支持LoRa、(G)FSK调制模式,适应不同的通信需求。

    应用案例和使用建议


    LoRaCC68系列在多个领域得到了广泛应用,包括工业自动化、农业传感器、智慧城市和环境监测等。例如,在智能停车场管理系统中,LoRaCC68可以通过低功耗的方式持续监控车位占用情况,有效提升管理效率。
    使用建议:
    - 确保模块电源连接正确,避免电源纹波过大影响通信质量。
    - 根据应用环境选择合适的天线,遵循天线安装原则,以保证最佳通信效果。
    - 在调试阶段,利用DEMO演示板进行参数设置和距离测试,简化开发过程。

    兼容性和支持


    LoRaCC68系列模块与其他电子元器件和设备具有良好的兼容性,支持SPI通信协议。厂商提供了详尽的技术支持和维护服务,帮助用户快速解决问题并确保系统的正常运行。

    常见问题与解决方案


    1. 为何模块之间不能正常通讯?
    - 检查电源连接是否正确,确保模块正常工作。
    - 确认各个模块的频段和其他RF参数是否设置一致。
    - 检查模块是否损坏。
    2. 为何传输距离不远?
    - 检查电源纹波是否过大。
    - 确认天线类型是否匹配,且安装位置是否合理。
    - 查找周边同频干扰因素。
    - 确保周围环境没有强干扰源。

    总结和推荐


    总体而言,LoRaCC68系列无线模块凭借其广泛的频率覆盖范围、高灵敏度和低功耗的特点,非常适合于各类工业物联网和电池供电的应用场景。其强大的技术支持和服务体系,为用户提供了便捷的开发体验。因此,强烈推荐LoRaCC68系列模块用于各类无线通信项目中。

LoRaCC68-915MHz-TCXO参数

参数
芯片平台 -
灵敏度 -
调制方式 LoRa、(G)FSK 调制模式
发射功率 160mW
天线形式 -
接口 -
频段 -
工作电压 1.8V~3.7V
接收电流 6.5mA
发射电流 130mA
长*宽*高 16mm*16mm*2.2mm
通用封装 SMD

LoRaCC68-915MHz-TCXO厂商介绍

NiceRF(耐思射频)是一家致力于射频识别(RFID)技术研究、开发和生产的高科技企业。公司主营产品包括RFID标签、RFID读写器、RFID天线等,广泛应用于智能交通、物流仓储、零售、医疗、资产管理等领域。

NiceRF的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高性能、高可靠性的RFID产品。
2. 定制服务:根据客户需求,提供个性化的RFID解决方案,满足不同场景的应用需求。
3. 品质保证:严格把控产品质量,确保产品在各种环境下都能稳定运行。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。

总之,NiceRF凭借其技术创新、定制服务、品质保证和完善的售后服务,为客户提供优质的RFID产品和解决方案,助力各行业实现智能化升级。

LoRaCC68-915MHz-TCXO数据手册

厂牌 PDF简要描述 下载
NICERF/深圳思为无线 LORA模块 NICERF/深圳思为无线 LoRaCC68-915MHz-TCXO LoRaCC68-915MHz-TCXO数据手册

LoRaCC68-915MHz-TCXO封装设计

查看详情并下载
Symbol
Footprint
3D Model
