LCM1-68S

产品分类: LORA模块
厂牌: LEEYZ/上海利永贞
产品描述:
供应商型号: SG-LCM1-68S
供应商: 国内现货
标准整包数: 1

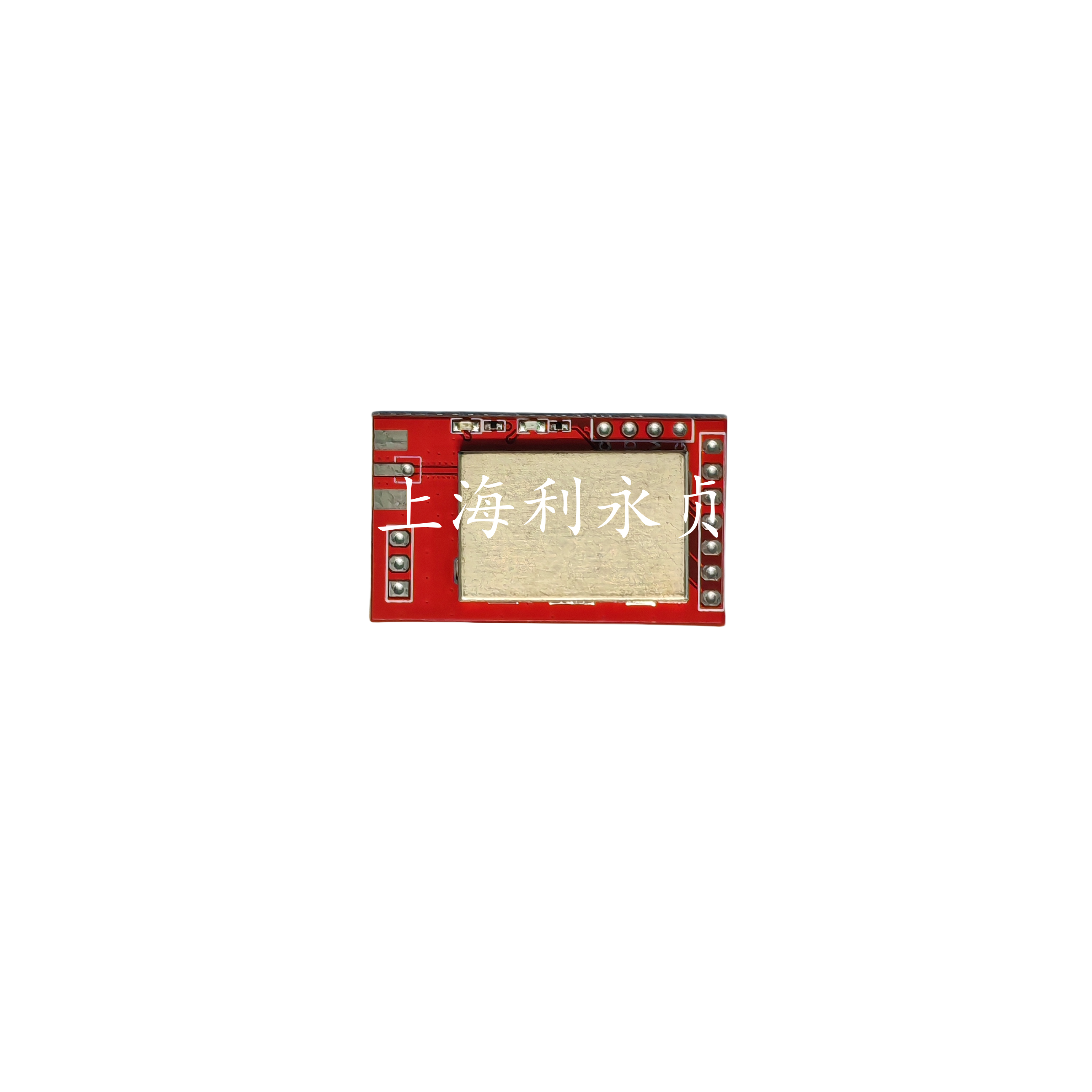

LEEYZ/上海利永贞 LORA模块 LCM1-68S

LCM1-68S概述

    LCM1-68S 无线透传模块技术手册

    一、产品简介


    LCM1-68S 是一款以低功耗 M0 核单片机与 LLCC68 芯片结合研发的无线透传模块。该模块支持 LoRaWan 规范或私有 Lora 协议开发应用,具有远距离、低功耗及高性能的特点。LCM1-68S 模块支持多用途设备方案开发,适用于物联网领域。

    二、技术参数


    - 调制方式:LoRa
    - 频率范围:410M-510M(中国),可定制其他频段
    - 发射功率:1dBm 至 22dBm
    - 接收灵敏度:-137dBm(SF=9,BW=125K)
    - 传输速率:可调(根据扩频因子 SF 和带宽 BW 设置)
    - 传输距离:3000-4000 米
    - 天线连接:外置 SMA 天线、弹簧天线、吸盘
    - 数据接口:TTL 电平
    - 串口信号:TxD(输入),RxD(输出)
    - 串口速率:1200 至 115200 bps
    - 串口校验:None, Even, Odd
    - 数据位:8
    - 功耗:输入电压 DC 3-5V
    - 最大发射电流:≤110mA(22dBm)
    - 最大接收电流:<12mA
    - 休眠电流:<2.5uA(带 LDO)
    - 工作温度:-40℃ 至 85℃
    - 外观尺寸:长×宽×高 = 36mm × 21mm × 4mm

    三、产品特点和优势


    - 远距离传输:凭借 LoRa 技术,支持长达 3000-4000 米的稳定传输。
    - 低功耗设计:最大发射电流仅为 110mA,休眠模式下功耗低于 2.5uA,非常适合电池供电设备。
    - 多功能接口:支持多种数据格式和串口校验,满足不同场景需求。
    - 灵活配置:可通过寄存器配置实现模式切换、速率调整及数据分包等功能。
    - 行业适用性强:广泛应用于物联网设备、工业自动化、能源管理等领域。

    四、应用案例和使用建议


    应用场景:
    - 无线门禁考勤:利用广播地址实现多设备接入,便于考勤数据采集。
    - 无线智能家庭:通过配置模式灵活调整模块工作状态,提升家居设备联网稳定性。
    - 无线电力抄表:结合深度休眠模式显著降低功耗,延长电池寿命。
    使用建议:
    - 在配置模块时,需确保模块处于正确的工作模式(模式 0/1/2/3)。
    - 当数据传输量较大时,可启用 LBT(载波侦听)功能以减少干扰。
    - 建议在接收模式下增加 RSSI(接收信号强度指示)功能,以便实时监测信号质量。

    五、兼容性和支持


    LCM1-68S 模块兼容主流 MCU 和传感器,支持 UART 通信协议。厂商提供全面的技术支持服务,包括在线文档、电话技术支持和售后维修服务。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | AUX 引脚始终为低电平 | 检查模块是否处于复位或配置模式。 |
    | 数据丢失或延迟严重 | 调整发射功率、信道及分包长度。 |
    | 模块无法进入休眠模式 | 确保所有数据均已处理完毕,再尝试进入休眠模式。 |

    七、总结和推荐


    LCM1-68S 无线透传模块以其出色的远距离传输能力和低功耗设计,成为物联网领域的理想选择。尤其适合工业级应用,其灵活的配置选项和多功能接口能够满足多种复杂场景需求。总体来看,LCM1-68S 模块具有高性价比,强烈推荐用于需要高效、可靠无线连接的项目。
    联系信息:
    - 上海利永贞电子科技有限公司
    - 官网:[www.leeyz.com](http://www.leeyz.com)
    - 联系电话:021-61312126

LCM1-68S参数

参数
发射电流 -
调制方式 -
频段 -
接收电流 -
天线形式 -
发射功率 -
接口 -
工作电压 -
灵敏度 -
芯片平台 -

LCM1-68S数据手册

厂牌 PDF简要描述 下载
LEEYZ/上海利永贞 LORA模块 LEEYZ/上海利永贞 LCM1-68S LCM1-68S数据手册

LCM1-68S封装设计

查看详情并下载
Symbol
Footprint
3D Model
