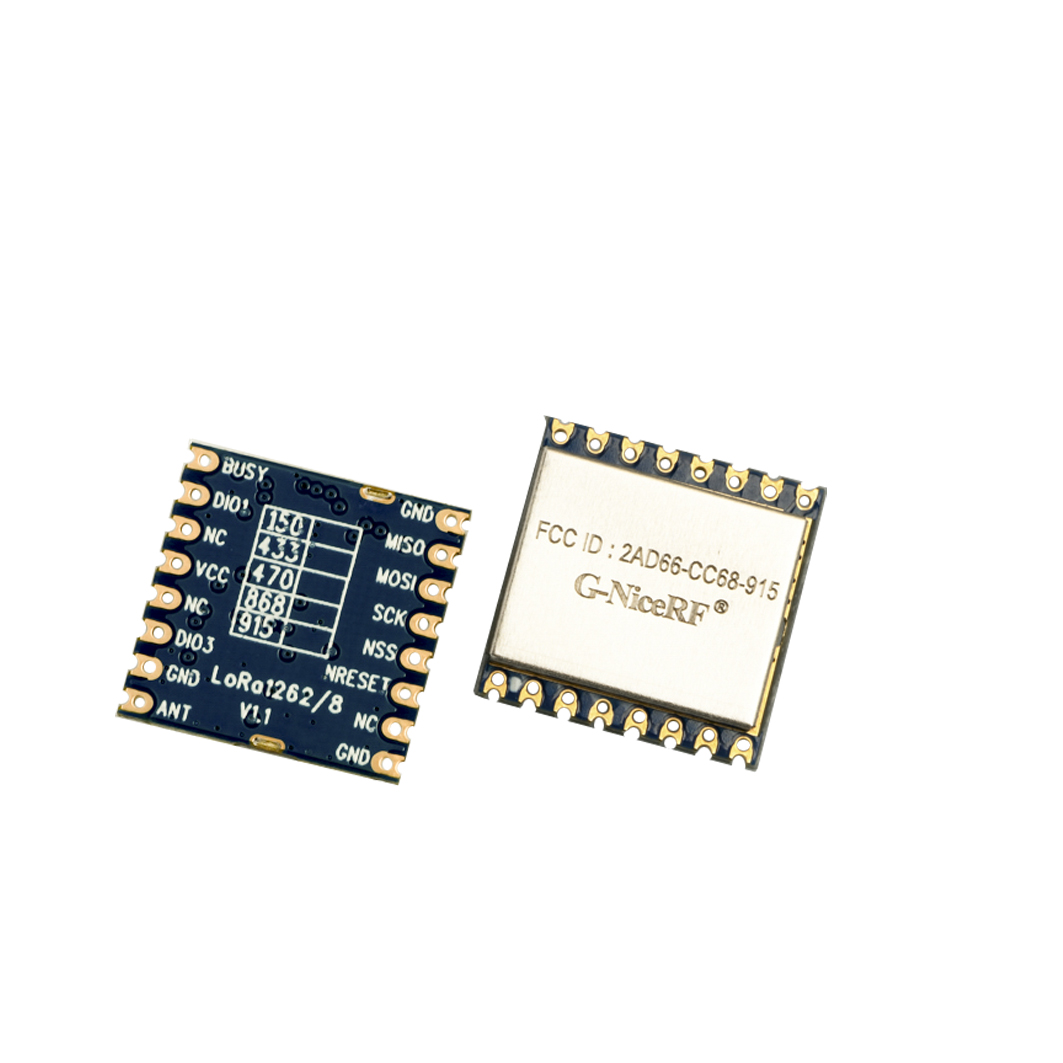

LoRaCC68-915MHz

产品分类: LORA模块
产品描述: 130mA 5mA 1.8V~3.7V LoRa、(G)FSK 调制模式 100mW SMD 16mm*16mm*2.2mm
供应商型号: 14M-LORACC68-915MHZ
供应商: 云汉优选
标准整包数: 1
NICERF/深圳思为无线 LORA模块 LoRaCC68-915MHz

LoRaCC68-915MHz概述

    LoRaCC68 系列无线模块技术手册

    产品简介


    LoRaCC68 系列无线模块采用 Semtech 公司的 LLCC68 芯片设计,适用于物联网和电池供电的应用场景。该系列模块具有多种工作频段选择(433 MHz、490 MHz、868 MHz、915 MHz),并且能够根据客户需求进行定制(150-960 MHz)。其内置的高精度晶振能够确保低功耗运行,且提供22 dBm(160 mW)的高输出功率。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 工作电压范围 | 1.8 | 3.3 | 3.7 | V
    | 工作温度范围 | -40 | 25 | 85 | ℃
    | 接收电流 | <5 | - | <6.5 | mA | 无源晶振 |
    <6.5 | - mA | TCXO 晶振 |
    | 发射电流 | <110 | - | <130 | mA | 433/490 MHz |
    - | <130 | mA | 868/915 MHz |
    | 休眠电流 | 1.9 | - | 2.9 | μA | OFF mode |
    2.3 | - | 2.35 | mA | SLEEP mode |
    2.9 | - | 0.56 | mA | STDBYRC mode |
    2.35 | - | - | mA | STDBYXOSC mode |
    | 频率范围 | 400 | 433 | 940 | MHz
    | 发射功率范围 | -15 | 22 | 22 | dBm
    | 接收灵敏度 | -129 | - | - | dBm | LoRa @ 250KHz SF = 10 CR=4/5 |

    产品特点和优势


    - 频率范围:433/490/868/915 MHz(可定制150-960 MHz)
    - 高灵敏度:-129 dBm
    - 高输出功率:22 dBm(160 mW)
    - 工业级晶振:确保稳定和可靠的工作环境
    - 多种调制模式:LoRa、(G)FSK
    - 灵活的数据传输率:最高达300 Kbps(FSK)、62.5 Kbps(LoRa)
    - 小巧体积:便于嵌入各种设备中

    应用案例和使用建议


    - 工业抄表:应用于智能电表、水表、气表等
    - 停车场传感器管理:监测车辆位置和流量
    - 智慧城市:智能家居、环境监测、路灯控制等
    - 物流管理:货物跟踪、库存管理
    - 农业传感器:土壤湿度、温度监测
    使用建议:
    1. 确保电源连接正确并稳定,避免电源纹波影响传输距离。
    2. 使用合适类型的天线,建议使用制造商提供的天线以保证最佳通信效果。
    3. 注意模块的工作环境,避免强干扰源和恶劣环境。

    兼容性和支持


    - 兼容性:模块接口简单,易于与其他MCU或传感器连接。
    - 支持:厂家提供详尽的技术支持,包括DEMO演示板和炉温曲线图,帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    - 模块之间不能正常通讯
    - 检查电源连接是否正确。
    - 确认各模块的频段及其他RF参数设置一致。
    - 检查模块是否有损坏。
    - 传输距离不远
    - 检查电源纹波是否过大。
    - 确认天线类型和安装方式正确。
    - 检查是否有周边同频干扰。
    - 检查周围环境是否存在强干扰源。

    总结和推荐


    LoRaCC68 系列无线模块凭借其卓越的性能和广泛的适用性,成为物联网和电池供电设备的理想选择。其高灵敏度、高输出功率以及低功耗的特点使其在市场上具备强大的竞争力。总体而言,推荐用户根据具体应用需求选择合适的型号,并充分考虑模块的使用条件和环境,以最大化发挥其性能。
    希望以上技术手册内容对您有所帮助。如有任何疑问,欢迎随时联系我们。

LoRaCC68-915MHz参数

参数
接收电流 5mA
调制方式 LoRa、(G)FSK 调制模式
频段 -
灵敏度 -
天线形式 -
发射电流 130mA
接口 -
芯片平台 -
发射功率 100mW
工作电压 1.8V~3.7V
长*宽*高 16mm*16mm*2.2mm
通用封装 SMD

LoRaCC68-915MHz厂商介绍

NiceRF(耐思射频)是一家致力于射频识别(RFID)技术研究、开发和生产的高科技企业。公司主营产品包括RFID标签、RFID读写器、RFID天线等,广泛应用于智能交通、物流仓储、零售、医疗、资产管理等领域。

NiceRF的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高性能、高可靠性的RFID产品。
2. 定制服务:根据客户需求,提供个性化的RFID解决方案,满足不同场景的应用需求。
3. 品质保证:严格把控产品质量,确保产品在各种环境下都能稳定运行。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。

总之,NiceRF凭借其技术创新、定制服务、品质保证和完善的售后服务,为客户提供优质的RFID产品和解决方案,助力各行业实现智能化升级。

LoRaCC68-915MHz数据手册

厂牌 PDF简要描述 下载
NICERF/深圳思为无线 LORA模块 NICERF/深圳思为无线 LoRaCC68-915MHz LoRaCC68-915MHz数据手册

LoRaCC68-915MHz封装设计

查看详情并下载
Symbol
Footprint
3D Model
