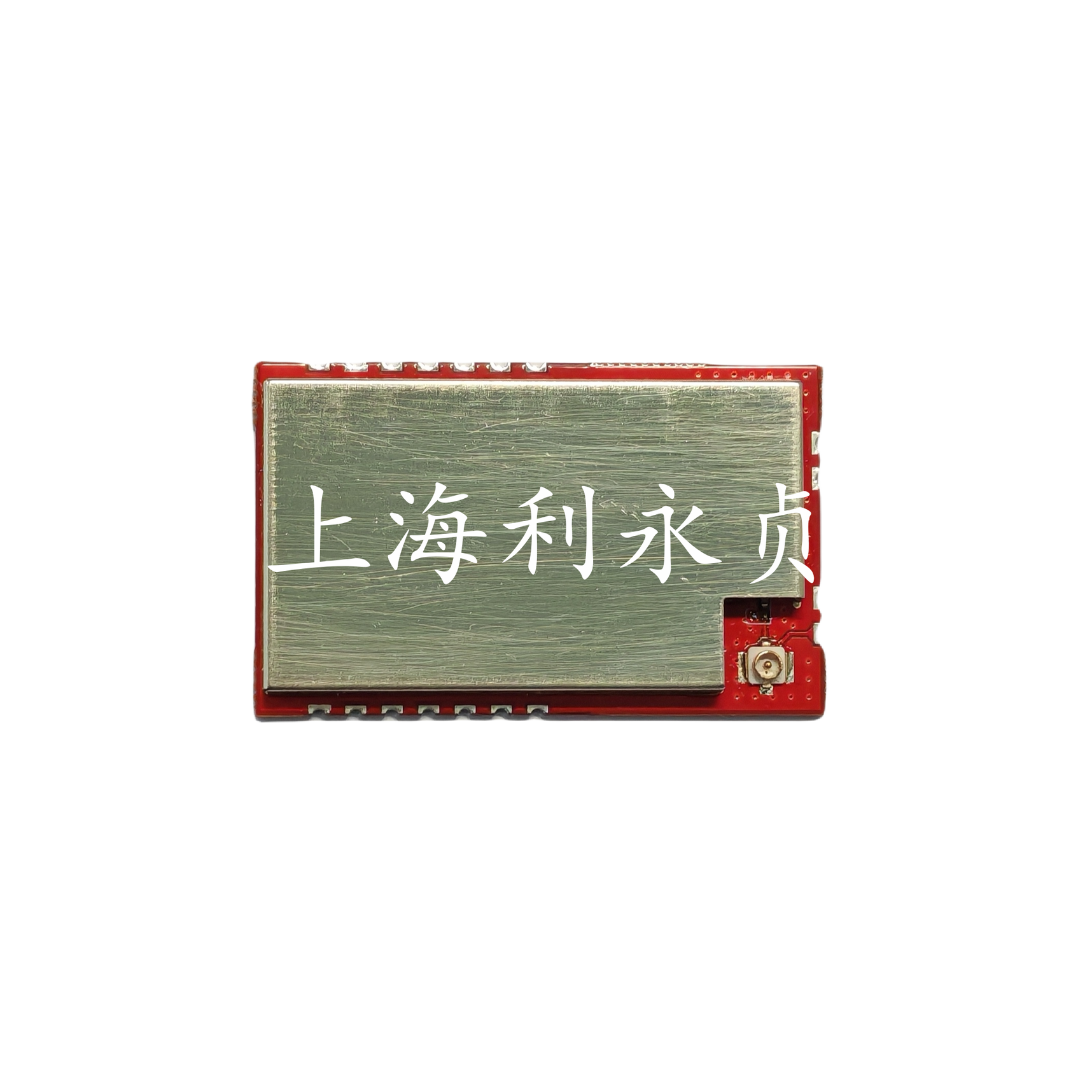

LCM1-1268Y2

产品分类: LORA模块
厂牌: LEEYZ/上海利永贞
产品描述:
供应商型号: SG-LCM1-1268Y2
供应商: 国内现货
标准整包数: 1
LEEYZ/上海利永贞 LORA模块 LCM1-1268Y2

LCM1-1268Y2概述

    # LCM1-1268Y2 透传模块技术手册解析

    一、产品简介


    LCM1-1268Y2 是一款基于国产芯片研发设计的低功耗、高性能无线透传模块。它以 LoRa 技术为核心,支持 LoRaWAN 或私有协议开发方案,适用于物联网领域的多种设备接入需求。模块支持透传、WOR(Wake On Radio)等多种工作模式,具备灵活的应用场景,广泛应用于远程监控、工业自动化等领域。
    产品类型:
    - 透传模块
    - 支持 LoRa 技术
    主要功能:
    - 无线透传通信
    - 多种工作模式支持(透传、WOR、配置、休眠)
    - LoRaWAN 或私有协议开发
    应用领域:
    - 物联网设备接入
    - 远程监控与数据采集
    - 工业自动化控制

    二、技术参数


    以下是 LCM1-1268Y2 的关键技术参数:
    | 类别 | 参数项 | 参数值 |
    |
    | 无线射频 | 调制方式 | LoRa |
    频率范围 | 410M-510M(中国) |
    发射功率 | 32dBm~37dBm |
    接收灵敏度 | -138dBm(1.46bps) |
    传输速率 | 扩频因子(SF)和带宽(BW)设置 |
    传输距离 | >15000米 |
    天线连接 | 外置 SMA 天线、弹簧天线等 |
    | 数据接口 | 数据接口 | TTL 电平 |
    串口速率 | 1200~115200 bps |
    串口校验 | None, Even, Odd |
    数据位 | 8 |
    | 功耗 | 输入电压 | DC 3-6V |
    最大发射电流 | <2A(37dBm) |
    最大接收电流 | <10mA |
    休眠电流 | <5uA(带 LDO) |
    | 环境适应性 | 工作温度 | -40℃~85℃ |
    外观尺寸 | 40.5254.5 mm |

    三、产品特点和优势


    LCM1-1268Y2 的核心优势体现在以下几个方面:
    1. 超远距离通信:采用 LoRa 技术,支持超过 15km 的传输距离,适合偏远区域的数据传输。
    2. 低功耗设计:模块具有深度休眠模式,休眠电流低于 5uA,极大延长电池使用寿命。
    3. 多功能工作模式:支持透传、WOR、配置及深度休眠模式,满足多样化应用场景。
    4. 灵活性强:支持自定义配置,包括信道、波特率、校验方式等,便于适配各种设备。
    5. 高可靠性:内置硬件自检机制,确保模块在复杂环境下稳定运行。

    四、应用案例和使用建议


    应用案例:
    1. 无线电力抄表:利用模块的透传模式,实现远程数据采集与统计。
    2. 无线智能家庭:通过 WOR 模式,用户可以在长时间待机的情况下迅速唤醒设备。
    3. 工业无线测控:结合深度休眠模式,降低功耗,适合工业环境中长期部署。
    使用建议:
    - 在选择模块时,根据具体应用场景调整频率范围和发射功率。
    - 在配置模块时,建议先完成自检再投入使用,避免因初始化问题导致异常。
    - 对于长时间待机场景,优先使用 WOR 模式,提升功耗效率。

    五、兼容性和支持


    LCM1-1268Y2 具有良好的兼容性,可与多种终端设备无缝对接。厂商提供详尽的技术文档和支持服务,包括 API 文档、调试工具和售后技术支持,确保用户能够快速上手。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | AUX 引脚始终为低电平 | 检查 M0 和 M1 是否正确配置,确认是否存在悬空现象 |
    | 发射功率不足 | 检查电源电压是否符合要求,确认发射功率寄存器配置正确 |
    | 无法切换到深度休眠模式 | 确保所有未处理数据已处理完毕后再切换模式 |

    七、总结和推荐


    LCM1-1268Y2 以其强大的功能、优秀的性能和广泛的适用性,在物联网领域表现出色。尤其适合需要长距离、低功耗通信的应用场景。经过深入分析,我们强烈推荐这款模块给需要高效无线传输的开发者和企业用户。
    总体而言,LCM1-1268Y2 是一款值得信赖的产品,其灵活性和稳定性使其成为众多物联网解决方案的理想选择。

LCM1-1268Y2参数

参数
灵敏度 -
频段 -
天线形式 -
发射电流 -
接口 -
接收电流 -
芯片平台 -
工作电压 -
调制方式 -
发射功率 -

LCM1-1268Y2数据手册

厂牌 PDF简要描述 下载
LEEYZ/上海利永贞 LORA模块 LEEYZ/上海利永贞 LCM1-1268Y2 LCM1-1268Y2数据手册

LCM1-1268Y2封装设计

查看详情并下载
Symbol
Footprint
3D Model
