LCR1-2300C

产品分类: LORA模块
厂牌: LEEYZ/上海利永贞
产品描述:
供应商型号: SG-LCR1-2300C
供应商: 国内现货
标准整包数: 1

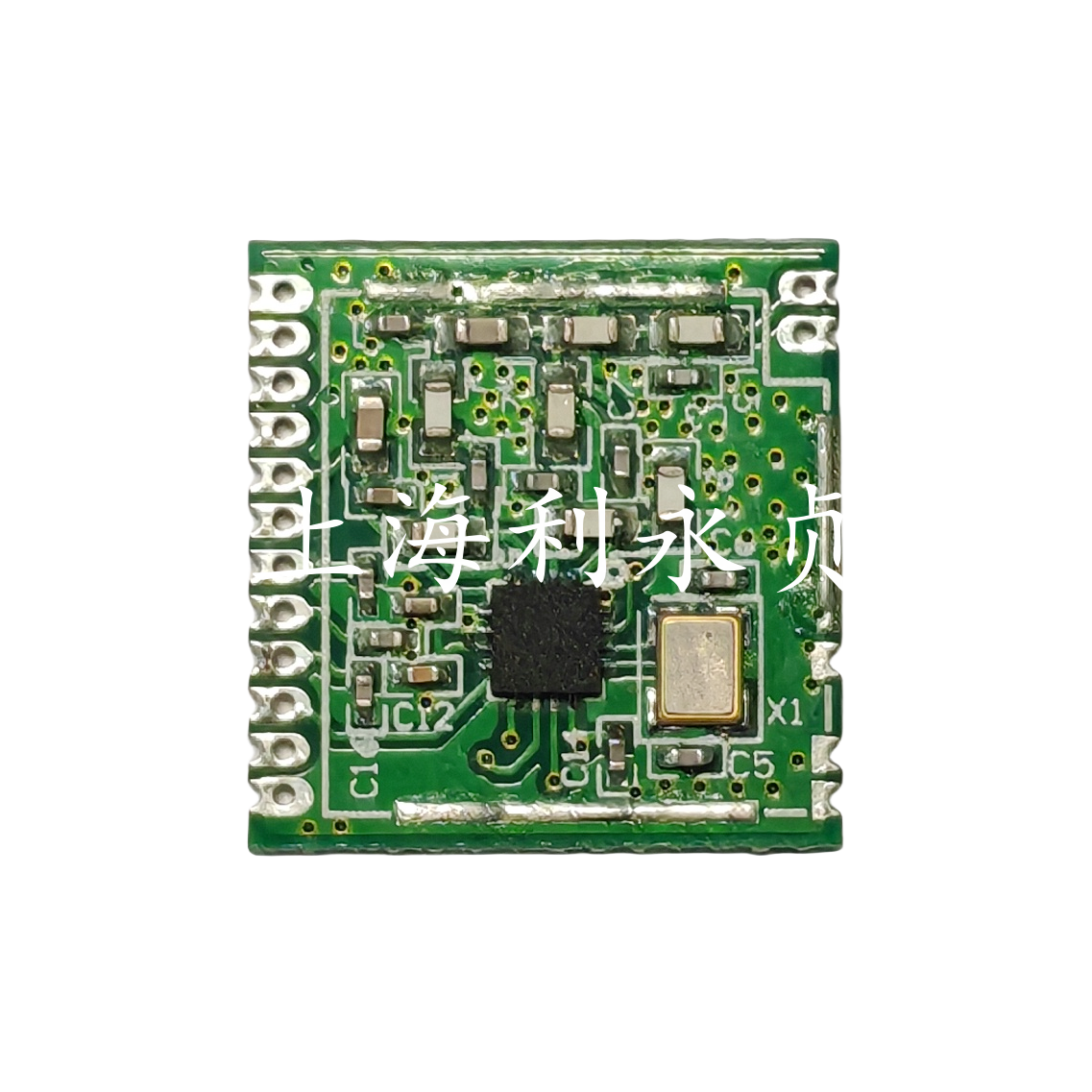

LEEYZ/上海利永贞 LORA模块 LCR1-2300C

LCR1-2300C概述


    产品简介


    LCR1-2300C 是一款高性能的无线模块,采用 CMOSTEK CMT2300 芯片,专为工业级应用设计。它在无线 ISM 频段内工作,支持 FSK、GFSK 和 OOK 调制方式,具有超高的接收灵敏度(-120dBm)和强大的输出功率(20dBm),非常适合远距离通信需求。LCR1-2300C 广泛应用于无线门禁考勤、无线电力测控、无线智能家庭等领域,是物联网建设的理想选择。

    技术参数


    | 类别 | 指标名称 | 值 | 备注 |
    ||
    | 无线射频 | 调制方式 | FSK, GFSK, OOK
    频率范围 | 868-960MHz(可定制)
    发射功率 | ≥19dBm | 30mA@+13dBm(发射) |
    数据传输率 | 300 kbps@FSK / 40 kbps@OOK
    | 功耗 | 输入电压 | DC 3.3V
    发射电流 | ≤95mA(@20dBm)
    接收电流 | ≤10.5mA
    休眠电流 | ≤1μA
    | 工作环境 | 工作温度 | -20℃ ~ 70℃
    | 外观尺寸 | 长 宽 高 | 16.5mm 17mm 2mm

    产品特点和优势


    LCR1-2300C 模块的主要优势在于其出色的性能和广泛的应用场景。以下是该模块的独特功能:
    1. 高性能接收灵敏度:高达 -120dBm 的灵敏度确保了模块在复杂环境下的稳定通信。
    2. 输出功率强大:20dBm 的输出功率可以覆盖更广的通信范围,适合远距离应用。
    3. 多种调制方式支持:支持 FSK、GFSK 和 OOK 调制,适应不同应用场景的需求。
    4. 节能设计:低功耗模式下的休眠电流仅为 1μA,延长电池寿命。
    5. 内置多种功能:支持跳频功能、数字接收信号强度指示(RSSI)、低电量检测等。
    这些特性使得 LCR1-2300C 在市场竞争中脱颖而出,成为无线通信领域的理想选择。

    应用案例和使用建议


    应用案例
    LCR1-2300C 模块在多个行业得到了广泛应用,例如:
    - 无线门禁考勤系统:用于远程控制门锁和员工考勤管理。
    - 无线电力测控:实时监控电力设备运行状态。
    - 无线医疗监护:用于患者生命体征监测。
    使用建议
    1. 天线设计:为了确保最佳性能,建议加入简单的天线匹配电路,并将模块远离电源和高频走线。
    2. 电源管理:确保电源干净无噪声,靠近模块 VCC 端添加滤波电容,避免电源干扰。
    3. 灵活配置:根据实际需求选择合适的调制方式和工作模式,推荐使用 FIFO 模式以提高系统稳定性。

    兼容性和支持


    LCR1-2300C 模块与多种硬件和软件平台兼容,支持主流单片机如 51 系列和 ARM 架构。上海利永贞电子科技有限公司提供详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常工作 | 检查电源电压是否在 3.0V 至 3.6V 之间 |
    | 数据传输不稳定 | 检查天线连接是否正确,尝试更换天线 |
    | 模块休眠后无法唤醒 | 确认模块是否处于正确的工作模式 |

    总结和推荐


    LCR1-2300C 模块凭借其卓越的性能、灵活的配置和广泛的适用性,在无线通信领域表现出色。它不仅适用于工业级应用,也适合家庭和小型企业使用。我们强烈推荐这款模块作为无线通信解决方案的核心组件,尤其适合需要远距离、高稳定性的应用场景。
    如果您正在寻找一款高性能、多功能的无线模块,LCR1-2300C 将是一个明智的选择。

LCR1-2300C参数

参数
频段 -
发射功率 -
芯片平台 -
接收电流 -
天线形式 -
发射电流 -
接口 -
灵敏度 -
调制方式 -
工作电压 -

LCR1-2300C数据手册

厂牌 PDF简要描述 下载
LEEYZ/上海利永贞 LORA模块 LEEYZ/上海利永贞 LCR1-2300C LCR1-2300C数据手册

LCR1-2300C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.6
30+ ¥ 9.44
100+ ¥ 9.2
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.6
直接购买
加入购物车
