lora1276-C1-915MHz

产品分类: LORA模块
产品描述: 120mA 11mA 1.8V~3.7V LoRa、(G)FSK 调制模式 100mW SMD 16mm*16mm*2.2mm
供应商型号: 14M-LORA1276-C1-915MHZ
供应商: 云汉优选
标准整包数: 1

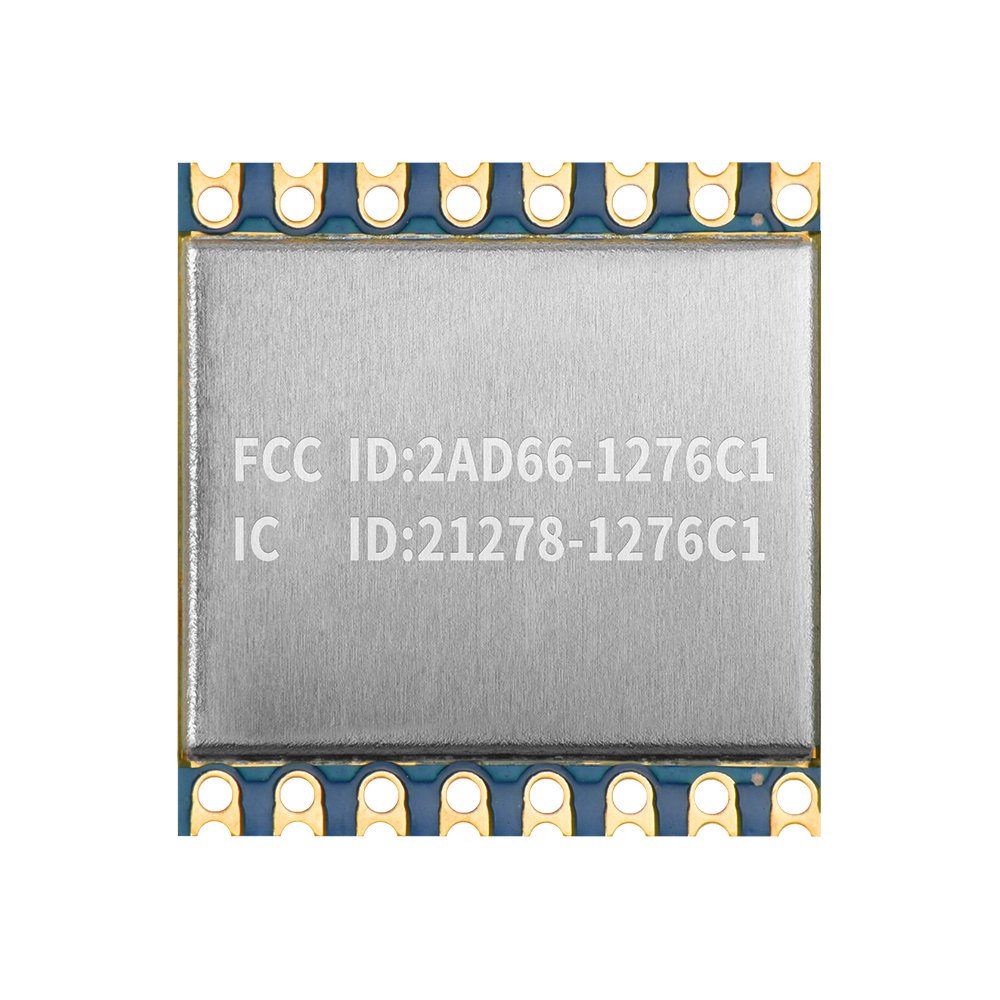

NICERF/深圳思为无线 LORA模块 lora1276-C1-915MHz

lora1276-C1-915MHz概述

    # 电子元器件产品技术手册

    1. 产品简介


    LoRa127X-C1 是由 NiceRF Wireless Technology Co., Ltd. 生产的一款高性能射频模块。它采用了Semtech公司的SX127X芯片,支持LoRa扩频调制和跳频技术,能够在复杂电磁环境中提供卓越的通信性能。这款模块的通信距离和接收灵敏度远超当前的FSK和GFSK调制方式,同时具备出色的抗干扰能力。它适用于多种无线通信领域,包括远程计量、工业控制、智能家居、玩具控制、传感器网络、轮胎压力监测等。

    2. 技术参数


    工作条件
    - 工作电压:1.8 V 至 3.7 V
    - 温度范围:-40°C 至 +85°C
    电流消耗
    - 接收电流:10.8 mA
    - 发射电流:120 mA(20 dBm)
    - 睡眠电流:<1.5 μA
    射频参数
    - 频率范围:
    - 433 MHz:403 MHz 至 433 MHz
    - 490 MHz:470 MHz 至 510 MHz
    - 868 MHz:848 MHz 至 888 MHz
    - 915 MHz:900 MHz 至 940 MHz
    - 数据传输速率:
    - FSK模式:1.2 kbps 至 300 kbps
    - LoRa模式:0.018 kbps 至 37.5 kbps
    - 输出功率:-1 dBm 至 20 dBm
    - 接收灵敏度:
    - FSK模式:-123 dBm(1.2 kbps, Fdev=10 kHz)
    - LoRa模式:-139 dBm(BW=125 kHz, SF=12, CR=4/5)

    3. 产品特点和优势


    LoRa127X-C1 的主要特点和优势如下:
    - 支持多种频率范围(433 MHz、490 MHz、868 MHz 和 915 MHz),且可根据客户需求进行定制(137-1020 MHz)。
    - 高灵敏度和远距离通信能力,特别适用于需要长距离无线通信的应用场景。
    - 低功耗设计,特别是在睡眠状态下具有极低的电流消耗。
    - 内置ESD保护,确保在恶劣环境下稳定运行。
    - 多种调制模式(LoRa、FSK、GFSK),灵活应对不同应用场景的需求。
    - 具备优良的阻塞免疫能力和动态范围RSSI(127 dB)。
    - 包括温度传感器,可实时监控环境温度。
    - 支持标准SPI接口,方便集成到现有系统中。

    4. 应用案例和使用建议


    应用案例
    - 远程计量:例如智能电表,通过LoRa技术实现远程抄表。
    - 工业控制:如远程控制工厂设备,提高生产效率。
    - 智能家居:用于家庭自动化系统中的各种传感器和控制器。
    - 传感器网络:构建分布式传感器网络,实时监测环境参数。
    - 轮胎压力监测:为车辆提供实时的轮胎压力信息,提升行车安全。
    使用建议
    - 在使用过程中,应确保天线放置在尽可能远离地面和障碍物的位置,以避免信号衰减。
    - 如果使用吸盘天线,尽量保持天线拉直,并确保吸盘固定在金属物体上。
    - 选择合适的电源,避免电源纹波过大导致传输距离缩短。
    - 检查周边是否有强干扰源,以减少同频道干扰的影响。

    5. 兼容性和支持


    LoRa127X-C1 可与多种其他电子元器件或设备兼容,具体取决于应用需求。公司提供了丰富的技术支持和文档资料,帮助客户快速上手。此外,模块还通过了CE认证(LoRa1276-C1-868)和FCC/IC认证(LoRa1276-C1-915),确保其符合国际标准。

    6. 常见问题与解决方案


    常见问题
    1. 为什么模块间不能正常通信?
    - 检查电源连接是否正确。
    - 确认各模块的频率和其他射频参数是否一致。
    - 检查模块是否损坏。
    2. 为什么传输距离不理想?
    - 电源纹波过大。
    - 天线类型不匹配或安装错误。
    - 周围存在同频道干扰。
    - 周围环境恶劣,存在强干扰源。
    解决方案
    - 检查电源连接并调整为正确的设置。
    - 重新配置频率和其他射频参数以确保一致性。
    - 更换或修复损坏的模块。
    - 优化天线安装位置和类型,以减少干扰。
    - 避开强干扰源和复杂环境,选择开阔区域进行测试。

    7. 总结和推荐


    LoRa127X-C1是一款功能强大、性能卓越的无线通信模块,广泛适用于各种物联网和无线通信应用。其高灵敏度、长距离通信能力和低功耗设计使其成为众多应用的理想选择。特别是对于需要在复杂电磁环境中实现稳定通信的应用,该模块表现出色。综上所述,强烈推荐使用LoRa127X-C1来满足您的无线通信需求。

lora1276-C1-915MHz参数

参数
发射功率 100mW
灵敏度 -
发射电流 120mA
接口 -
工作电压 1.8V~3.7V
频段 -
接收电流 11mA
天线形式 -
调制方式 LoRa、(G)FSK 调制模式
芯片平台 -
长*宽*高 16mm*16mm*2.2mm
通用封装 SMD

lora1276-C1-915MHz厂商介绍

NiceRF(耐思射频)是一家致力于射频识别(RFID)技术研究、开发和生产的高科技企业。公司主营产品包括RFID标签、RFID读写器、RFID天线等,广泛应用于智能交通、物流仓储、零售、医疗、资产管理等领域。

NiceRF的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高性能、高可靠性的RFID产品。
2. 定制服务:根据客户需求,提供个性化的RFID解决方案,满足不同场景的应用需求。
3. 品质保证:严格把控产品质量,确保产品在各种环境下都能稳定运行。
4. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。

总之,NiceRF凭借其技术创新、定制服务、品质保证和完善的售后服务,为客户提供优质的RFID产品和解决方案,助力各行业实现智能化升级。

lora1276-C1-915MHz数据手册

厂牌 PDF简要描述 下载
NICERF/深圳思为无线 LORA模块 NICERF/深圳思为无线 lora1276-C1-915MHz lora1276-C1-915MHz数据手册

lora1276-C1-915MHz封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52.8
10+ ¥ 50.6
库存: 10
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 52.8
直接购买
加入购物车
