首页  >  产品百科  >  211CL3S1160

211CL3S1160

产品分类: 端子 - 其他
厂牌: APTIV

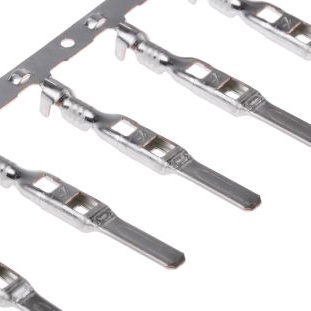

产品描述: Delphi 镀锡压接端子 公端子, Sicma-3系列, 最大0.75mm², 最小0.35mm²
供应商型号: 26M-211CL3S1160
供应商: 云汉优选
标准整包数: 1
APTIV 端子 - 其他 211CL3S1160

211CL3S1160概述


    产品简介


    Sicma-3 端子系统 是一种适用于多种应用领域的高性能连接解决方案。这款端子系统提供了2.8mm规格的公端子和母端子,可以用于需要高可靠性的场合。它的设计特别注重接触电阻、载流能力和插拔力等关键性能指标,广泛应用于工业控制、通信设备、汽车电子等领域。

    技术参数


    以下是Sicma-3端子系统的主要技术规格:
    - 接触电阻
    - 铜铁(CuFe)端子:< 1.5 mΩ
    - 铜锌(CuZn)端子:< 2 mΩ

    - 接触插拔力
    - 插入力:≤ 6 N
    - 拔出力:≤ 1.5 N
    - 电流载流能力
    - 23°C时:
    - CuFe/CuSn端子:约25 A
    - CuZn/CuSn端子:约18 A
    - 85°C时:
    - CuFe/CuSn端子:约16 A
    - CuZn/CuSn端子:约5 A
    - 100°C时:
    - CuFe/CuSn端子:约13 A
    - 125°C时:
    - CuFe/CuSn端子:约6 A
    - 绝缘直径
    - 0.35 mm 至 2.50 mm
    - 端子材料
    - 黄铜
    - 铜铁
    - 镀金铜铁(Au 1.27 µm)
    - 安装工具
    - 手动压接工具
    - 小型压接机
    - 具体型号需咨询供应商

    产品特点和优势


    Sicma-3 端子系统的独特功能和优势使其在市场上具有很强的竞争力:
    - 高电流载流能力:即使在高温环境下,也能保持稳定的载流能力。
    - 低接触插拔力:确保在插拔操作中无需过多力量,提升用户体验。
    - 兼容性强:支持广泛的密封技术,如单线密封和多线密封。
    - 镀金选项:提供镀金版本以提高耐久性和可靠性。
    - 一体式结构:采用一次性成型工艺,确保高度的一致性和可靠性。

    应用案例和使用建议


    Sicma-3端子系统因其出色的性能和可靠性,在多个领域得到广泛应用。例如,在工业控制系统中,该端子系统能够确保电力传输的稳定性和高效性;在通信设备中,可以实现高速数据传输的同时保持良好的抗干扰性能。
    使用建议:
    - 在选择具体型号时,需根据所需承载电流和工作温度范围进行匹配。
    - 使用合适的安装工具,以确保正确的压接效果和最佳性能。
    - 定期检查端子的接触电阻,及时更换磨损或损坏的部件。

    兼容性和支持


    Sicma-3端子系统与各种连接器密封技术兼容,包括单线密封和多线密封。供应商提供了详细的安装指南和技术支持服务,确保用户在安装和使用过程中遇到任何问题都能及时得到解答。

    常见问题与解决方案


    - Q: 如何选择适合的端子型号?
    - A: 参考具体的应用要求,包括承载电流、绝缘直径和工作温度等参数,选择相应型号。
    - Q: 何时需要更换端子?
    - A: 当测量到的接触电阻明显增加或发现明显的物理损伤时,应及时更换端子。
    - Q: 安装过程中如何保证压接质量?
    - A: 严格按照制造商提供的安装指南进行操作,并使用指定的安装工具。

    总结和推荐


    综上所述,Sicma-3 端子系统凭借其卓越的性能、可靠性和多功能性,成为各类电气连接应用的理想选择。无论是工业控制还是通信设备,这款端子系统均表现出色。因此,我们强烈推荐Sicma-3端子系统作为您的首选连接解决方案。

211CL3S1160参数

参数
长*宽*高 28.8mm(长度)
安装方式 导线安装
包装方式 卷带包装

211CL3S1160厂商介绍

APTIV(原名德尔福汽车系统)是一家全球领先的汽车技术供应商,专注于开发和制造先进的汽车系统、组件和模块。公司的产品主要分为以下几个类别:

1. 电气架构:提供车辆电气和电子系统的整体解决方案,包括线束、连接器和配电系统。

2. 安全与用户体验:涉及安全系统如安全气囊、安全带、电子控制单元(ECU)等,以及提升驾驶体验的技术,如信息娱乐系统。

3. 动力总成:包括燃油喷射系统、排放控制系统、变速器控制单元等,致力于提高燃油效率和减少排放。

4. 电子与软件:开发高级驾驶辅助系统(ADAS)、自动驾驶技术、车联网解决方案等。

5. 内饰系统:提供座椅、仪表板、门板等内饰组件,以及相关的电子控制单元。

APTIV的优势在于其创新能力、全球布局和深厚的行业经验。公司不断投资于研发,以推动汽车行业的技术进步,特别是在电动化、智能化和网联化领域。APTIV的全球网络使其能够快速响应各地市场的需求,同时,其在汽车行业的长期积累为其提供了深厚的技术基础和客户信任。

211CL3S1160数据手册

厂牌 PDF简要描述 下载
APTIV 端子 - 其他 APTIV 211CL3S1160 211CL3S1160数据手册

211CL3S1160封装设计

查看详情并下载
Symbol
Footprint
3D Model
