2002-1401

产品分类: 端子 - 其他
厂牌: WAGO
产品描述: 万可 导轨式接线端子排, TOPJOB S系列, 单层, 灰色, 钳制端接, 24A
供应商型号: JY-2002-1401
供应商: 云汉优选
标准整包数: 1

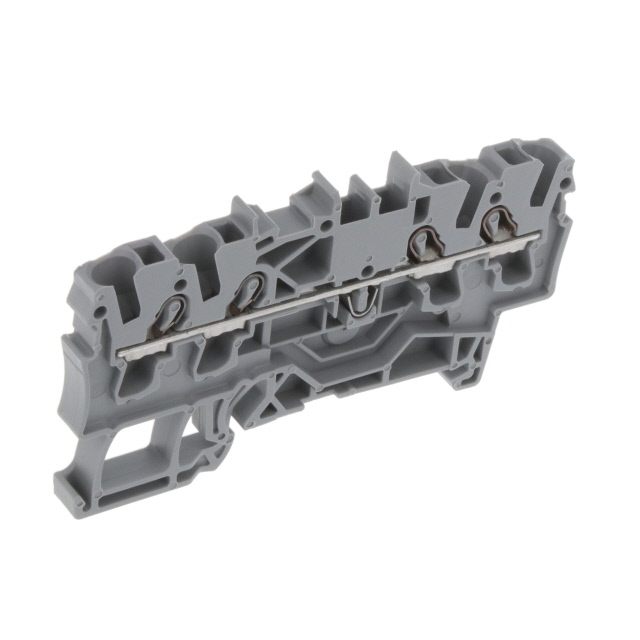

WAGO 端子 - 其他 2002-1401

2002-1401概述

    # 电子元器件技术手册:4-CONDUCTOR THROUGH TERMINAL BLOCK

    产品简介


    本产品是一款适用于防爆(Ex E)应用的四导线通孔终端块。其设计特别适合中心标记和侧面标记的应用场景,广泛应用于需要高可靠性和安全性的工业领域,如化工、石油天然气、电力系统等。该终端块具有优良的绝缘性能和机械强度,确保电路连接的稳定性和安全性。

    技术参数


    以下是该产品的关键技术规格:
    - 导线截面积范围:0.25至2.5 mm² 或者 22至12 AWG
    - 剥线长度:10至12 mm
    - 测量电压:800 V
    - 冲击电压耐受性:8 kV
    - 污染等级:3级(适应较恶劣的工业环境)
    - 电流承载能力:70 A
    - 外形尺寸:
    - 高度:33 mm
    - 宽度:5.2 mm
    - 深度:70 mm
    - 连接点数量:4个
    - 电位数:2个
    - 颜色:灰色
    - 重量:6.411 g

    产品特点和优势


    此终端块具备以下显著特点和优势:
    1. 高性能绝缘材料:采用优质绝缘材料,能够在高电压环境下保持长期稳定性能。
    2. 防爆设计:专为防爆环境设计,符合国际标准,保障操作人员的安全。
    3. 易于安装:结构紧凑且易于安装,减少了施工时间。
    4. 多功能兼容性:支持多种导线规格,适用于不同的应用场景。

    应用案例和使用建议


    应用案例
    - 工业自动化控制柜:用于复杂电路的连接和管理。
    - 石油化工设施:提供安全可靠的电力传输解决方案。
    - 能源管理系统:作为关键节点,确保系统的连续运行。
    使用建议
    - 在安装前仔细检查导线截面是否匹配,避免因不合适的连接导致接触不良。
    - 定期检查连接处是否有松动或老化现象,及时更换损坏部件以维持系统稳定性。

    兼容性和支持


    该产品与其他标准导线及工具具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,包括在线帮助、现场培训和技术咨询,以帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线无法牢固固定 | 检查导线是否正确插入并紧固到位 |
    | 设备过热 | 减少负载或升级更大容量的终端块 |

    总结和推荐


    综上所述,这款4-CONDUCTOR THROUGH TERMINAL BLOCK以其卓越的性能、可靠的安全性和广泛的适用性,在众多工业场合中表现出色。对于需要处理高压大电流的场景来说,它无疑是一个值得信赖的选择。因此,我们强烈推荐这一产品给所有寻求高质量终端连接解决方案的专业人士和企业用户。

2002-1401参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2002-1401厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2002-1401数据手册

厂牌 PDF简要描述 下载
WAGO 端子 - 其他 WAGO 2002-1401 2002-1401数据手册

2002-1401封装设计

查看详情并下载
Symbol
Footprint
3D Model
