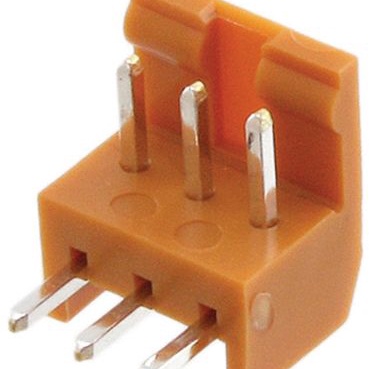

IL-G-3P-S3L2-SA

产品描述: Friction Lock,Header 2.5mm 1 3pin 3A 锡 棕色 通孔安装
供应商型号: REB-COREC23509
供应商: 海外现货
标准整包数: 200
JAPAN AVIATION ELECTRONICS 矩形连接器 - 针座 - 公插针 IL-G-3P-S3L2-SA

IL-G-3P-S3L2-SA概述

    JAE IL-G 系列连接器技术手册

    1. 产品简介


    JAE (Japan Aviation Electronics Industry, Ltd.) 是一家领先的电子元件制造商和供应商,已有超过四十年的历史。公司致力于通过科技和市场需求驱动的全球业务运营来推动创新,以提高社会贡献。JAE 的产品线广泛,涵盖各种类型的电子连接器,如PCMCIA、Compact Flash、PCI Express Mini Card、ExpressCard、Smart/SIM卡、Secure Digital (SD) 卡、微型SD卡、以及各种板对板、线对板、板对电缆连接器等。本文将重点介绍JAE的IL-G系列连接器。

    2. 技术参数


    IL-G系列连接器具有以下关键技术和规格参数:
    - 接触间距:2.50mm (0.098")
    - 电流承载能力:每触点3安培
    - 绝缘耐压:1500 VAC r.m.s.(一分钟)
    - 绝缘电阻:最小100兆欧
    - 接触电阻:最大20毫欧
    - 工作温度范围:-40°C 到 +85°C
    - 适用PCB厚度:1.6到2.6毫米 (0.063到0.102")
    - 适用电线规格:AWG #22到#28
    此外,IL-G系列连接器采用低轮廓设计,总高度为10毫米 (0.394"),适合直插式连接。具备防误插结构、摩擦锁定机制和防止焊剂污染的设计。

    3. 产品特点和优势


    IL-G系列连接器的主要特点是其独特的防误插结构、低轮廓设计和摩擦锁定机制,确保了高可靠性和便利性。适用于各种工业和消费电子设备,如计算机、办公设备、测量仪器、电信设备等。这些特点使得IL-G系列连接器在市场上具有很强的竞争优势。

    4. 应用案例和使用建议


    IL-G系列连接器在多种应用中表现出色,例如:
    - 计算机系统:用于主板和扩展卡之间的连接。
    - 办公设备:如打印机、复印机等设备的内部连接。
    - 测量仪器:用于高精度测试设备的连接。
    - 电信设备:如终端和移动设备的连接。
    在使用时,建议在选择合适的压接工具和电线规格时参照产品手册,并遵循正确的安装步骤,以确保最佳性能和长期可靠性。

    5. 兼容性和支持


    IL-G系列连接器适用于各种PCB和电缆尺寸,且与不同制造商的设备兼容。JAE提供技术支持和售后服务,确保客户能够充分利用其产品的优势。

    6. 常见问题与解决方案


    以下是使用IL-G系列连接器时可能遇到的一些常见问题及其解决方案:
    - 问题1:接触不良
    - 解决方案:确保正确选择和使用指定的压接工具,并确认电线规格符合要求。
    - 问题2:无法插入
    - 解决方案:检查是否有误插保护结构,确保按正确方向插入。
    - 问题3:接触电阻过高
    - 解决方案:清洁触点并重新压接,确保没有氧化层或污染物影响接触性能。

    7. 总结和推荐


    IL-G系列连接器凭借其低轮廓设计、高可靠性、良好的机械强度和广泛的适用性,成为众多电子设备中的理想选择。对于需要高可靠性和高性能连接解决方案的应用,我们强烈推荐使用JAE的IL-G系列连接器。无论是在消费电子产品还是工业应用中,该系列产品都能提供卓越的表现。
    总之,JAE的IL-G系列连接器在技术规格、可靠性和适用性方面均表现出色,是一款值得信赖的产品。

IL-G-3P-S3L2-SA参数

参数
间距-配接 2.5mm
触头镀层 - 配接
针脚数 3pin
额定电流 3A
颜色 棕色
排数 1
类型 Friction Lock,Header
防护等级 -
触头镀层厚度 - 配接 -
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

IL-G-3P-S3L2-SA厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

IL-G-3P-S3L2-SA数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 针座 - 公插针 JAPAN AVIATION ELECTRONICS IL-G-3P-S3L2-SA IL-G-3P-S3L2-SA数据手册

IL-G-3P-S3L2-SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
