IL-AG5-4P-S3T2

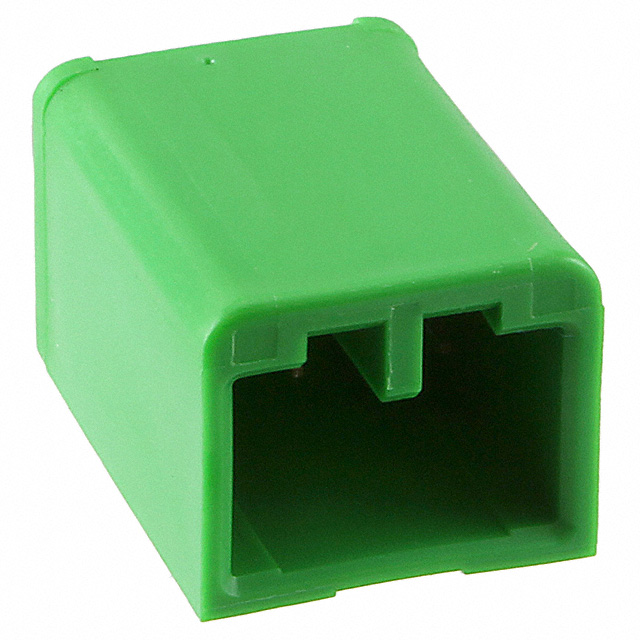

产品描述: Header,Push-Pull 2.5mm 1 4pin 3A 锡 绿色 通孔安装
供应商型号: IL-AG5-4P-S3T2
供应商: 云汉优选
标准整包数: 1976
JAPAN AVIATION ELECTRONICS 矩形连接器 - 针座 - 公插针 IL-AG5-4P-S3T2

IL-AG5-4P-S3T2概述

    # 电子元器件技术手册解析

    产品简介


    本文将对电子元器件系列进行详细解读,主要包括IL-AG5、MX19、MX34、MX39/MX45等系列产品。这些产品主要用于信号和电源传输,在通信、计算机、汽车电子等多个领域有着广泛的应用。通过深入的技术手册解析,我们将了解其独特之处、技术参数及使用注意事项,帮助用户更好地理解和使用这些产品。

    技术参数


    IL-AG5系列
    - 产品类型:板端插座、插针
    - 接触材料:锡镀层(Sn),金镀层(Au)
    - 温度范围:-40°C到+85°C
    - 额定电流:信号2.2A,电源5.7A
    - 插位数:信号31, 34, 35;电源70, 98, 104, 135
    - 导线规格:信号AWG #22-20,电源AWG #22-16
    MX19系列
    - 产品类型:板端插座、插针
    - 接触材料:锡镀层(Sn),金镀层(Au)
    - 温度范围:-40°C到+85°C
    - 额定电流:3A
    - 插位数:信号70, 98, 104, 135;电源31, 34, 35
    - 导线规格:信号AWG #22-20,电源AWG #22-16
    MX34系列
    - 产品类型:板端插座、插针
    - 接触材料:锡镀层(Sn),金镀层(Au)
    - 温度范围:-40°C到+85°C
    - 额定电流:信号2.2A,电源5.7A
    - 插位数:信号70, 98, 104, 135;电源31, 34, 35
    - 导线规格:信号AWG #22-20,电源AWG #22-16
    MX39/MX45系列
    - 产品类型:电缆至电缆连接器
    - 接触材料:锡镀层(Sn),金镀层(Au)
    - 温度范围:-40°C到+85°C
    - 额定电流:3A
    - 插位数:2, 4, 6
    - 导线规格:0.3到0.5mm²

    产品特点和优势


    IL-AG5系列
    - 紧凑尺寸:占用空间小,便于集成。
    - 高可靠性:二次锁紧机制,确保信号完整性。
    - 耐振设计:采用橡胶吸震功能,提升振动稳定性。
    MX19系列
    - USB兼容性:兼容USB 2.0标准,适用于多种设备。
    - 轻量化设计:重量轻,适合移动设备。
    - 易装配:预设保持器,简化装配过程。
    MX34系列
    - 高电流承载能力:能够处理大电流,适用于电源传输。
    - 防水性能:采用密封设计,防止水汽进入,提高环境适应性。
    - 机械锁系统:具备听觉反馈机制,确保完全连接。
    MX39/MX45系列
    - 短路接触设计:消除静电放电风险。
    - 防误插机制:弹簧结构避免错误连接,确保安全使用。
    - 广适用温度范围:能够在极端环境下正常工作。

    应用案例和使用建议


    应用案例
    - 汽车电子:IL-AG5系列常用于汽车内部信号和电源传输系统,因其良好的防水性和耐用性。
    - 计算机设备:MX19系列多用于笔记本电脑内部连接,因为其轻便且符合USB标准。
    - 工业控制:MX34系列适用于需要高可靠性和大电流传输的场合,如自动化设备。
    - 通信设施:MX39/MX45系列适合于数据传输和电源分配的通信基础设施,保障稳定的数据流和电力供应。
    使用建议
    - 在高温环境中使用时,应确保产品在允许的温度范围内运行。
    - 在户外或潮湿环境中,选择具有防水功能的产品,以延长使用寿命。
    - 定期检查连接器的状态,确保无松动或损坏,保证最佳性能。

    兼容性和支持


    - 兼容性:多数系列可与其他品牌的标准插针和插座兼容,具体兼容性请参考技术手册。
    - 支持和服务:厂商提供全面的技术支持和售后服务,确保用户能及时获得所需帮助。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方法:确保所有接点正确连接,检查是否有异物阻塞接口。
    2. 电流过载
    - 解决方法:确认负载不超过额定电流值,必要时加装保险丝或断路器。
    3. 接触不良
    - 解决方法:清洁接点,确保没有氧化物或其他污染物。

    总结和推荐


    综上所述,上述电子元器件系列凭借其高性能、高可靠性以及多样化的设计,成为众多应用领域的理想选择。它们不仅能够满足当前的需求,还为未来的升级提供了足够的扩展性。对于需要高电流、高温度稳定性和可靠性的应用场景,推荐使用MX34系列。对于需要轻量化、易于装配和USB兼容的产品,则建议选择MX19系列。IL-AG5和MX39/MX45系列则在特定环境中表现出色,如需要紧凑尺寸、良好防水性能和多插位的场合。
    在选择合适的电子元器件时,建议用户根据自身需求进行详细评估,并结合技术手册中的各项参数,做出最优选择。

IL-AG5-4P-S3T2参数

参数
间距-配接 2.5mm
类型 Header,Push-Pull
额定电流 3A
触头镀层厚度 - 配接 -
排数 1
颜色 绿色
触头镀层 - 配接
防护等级 -
针脚数 4pin
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装
