IS31FL3235-QFLS2-TR

产品分类: LED驱动器
产品描述: 5.5V I²C 38mA 28 2.7V QFN 导线安装,贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: SEU-IS31FL3235-QFLS2-TR
供应商: 海外现货
标准整包数: 1
INTEGRATED SILICON SOLUTION LED驱动器 IS31FL3235-QFLS2-TR

IS31FL3235-QFLS2-TR概述

    IS31FL3235: 高效28通道LED驱动器
    集成硅解决方案股份有限公司 – www.issi.com

    1. 产品简介


    IS31FL3235是一款由28个恒流通道组成的LED驱动器芯片,每个通道均可独立通过PWM控制调节亮度。该芯片适用于多种LED显示设备,如移动电话和其他手持设备、家用电器中的LED显示模块。它提供了广泛的调光控制和独立通道控制功能,以实现精确的电流调节和亮度控制。

    2. 技术参数


    - 供电电压: 2.7V 至 5.5V
    - 工作温度范围: -40°C 至 +85°C
    - 最大输出电流: 38mA (由外部电阻设置)
    - 通道数量: 28
    - 输出电流调节: 可以通过外接电阻和256步PWM调节
    - 通讯接口: I2C
    - 热阻: 32.9°C/W
    - 存储温度范围: -65°C 至 +150°C

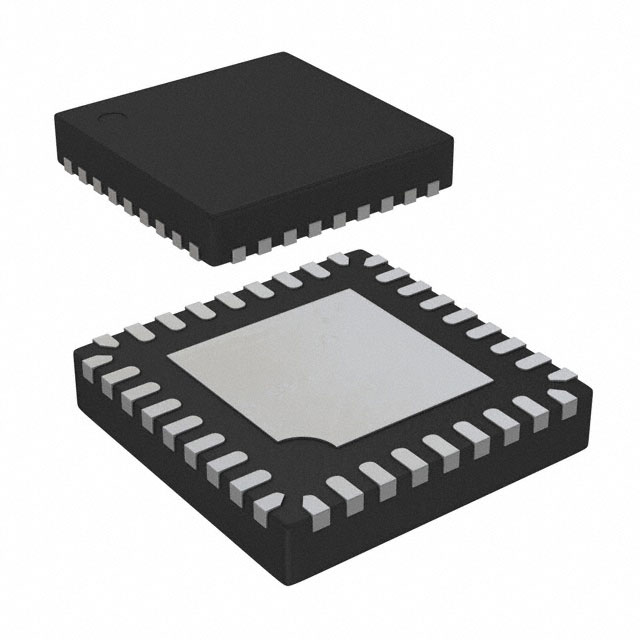

    - 封装形式: QFN-36 (4mm x 4mm)

    3. 产品特点和优势


    IS31FL3235具有以下几个显著特点:
    - 独立通道控制:每个通道都可以单独控制,提供灵活的电流和亮度调节。
    - 精准的PWM调节:通过256步PWM调节,可以实现高精度的亮度控制。
    - 高效能:低功耗设计,支持软件和硬件关机模式,有效降低功耗。
    - 高可靠性:符合严格的ESD标准,抗静电能力强。
    - 宽泛的工作环境:能够在-40°C至+85°C的环境中稳定运行。

    4. 应用案例和使用建议


    典型应用场景:
    - 移动电话和其他手持设备
    - 家用电器(如洗衣机、微波炉)
    使用建议:
    - 在使用过程中,为了减少电磁干扰(EMI),应将IS31FL3235放置在远离手机天线的位置。
    - 外部电阻值的选择对于电流调节非常重要,推荐最小值为2kΩ。若需要更高的电流调节能力,可以通过调整外部电阻来实现。

    5. 兼容性和支持


    IS31FL3235采用I2C接口,可以方便地与大多数微控制器和系统连接。ISSI公司提供了详细的用户手册和技术支持文档,确保用户能够顺利地进行设计和调试。

    6. 常见问题与解决方案


    常见问题及解决方法:
    - 问题1: 设备无法正常启动
    - 解决方法: 检查供电电压是否在2.7V至5.5V之间,确认所有接线正确。
    - 问题2: 输出电流不准确
    - 解决方法: 调整外部电阻REXT,确保其值符合要求。
    - 问题3: 设备无法通过I2C通信
    - 解决方法: 确认I2C地址设置正确,通信频率不超过400kHz。

    7. 总结和推荐


    综上所述,IS31FL3235是一款功能强大且易于使用的28通道LED驱动器,具备高精度、低功耗、高可靠性的特点。它广泛适用于各种LED显示设备,尤其适合于对LED驱动有较高要求的应用场合。强烈推荐使用该产品进行相关设计和开发。

IS31FL3235-QFLS2-TR参数

参数
调光方式 I²C
效率 -
输出电流 38mA
输出数量 28
最小输入电压 2.7V
功率 -
最大输入电压 5.5V
最大输出电压 -
拓扑 -
最小输出电压 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 导线安装,贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

IS31FL3235-QFLS2-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS31FL3235-QFLS2-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION LED驱动器 INTEGRATED SILICON SOLUTION IS31FL3235-QFLS2-TR IS31FL3235-QFLS2-TR数据手册

IS31FL3235-QFLS2-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.8749 ¥ 7.3931
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 18482.75
