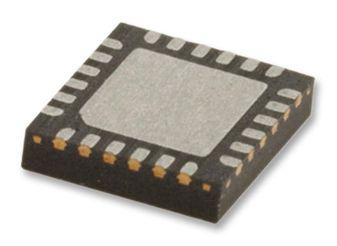

IS31FL3218-QFLS2-TR

产品分类: LED驱动器
产品描述: 5.5V I²C 38mA 18 2.7V QFN-24 贴片安装
供应商型号: UNP-IS31FL3218-QFLS2-TR
供应商: 海外现货
标准整包数: 1
INTEGRATED SILICON SOLUTION LED驱动器 IS31FL3218-QFLS2-TR

IS31FL3218-QFLS2-TR概述


    产品简介


    IS31FL3218 是由 Lumissil Microsystems 生产的一款高性能 LED 驱动芯片,包含18个独立的恒流通道,每个通道都可以通过外部电阻设置最大输出电流高达38mA。此芯片专为驱动LED而设计,支持通过 I2C 接口控制,适用于多种手持设备、家用电器等场合的LED显示驱动。

    技术参数


    - 供电电压范围:2.7V 至 5.5V
    - 输出电流:每个通道最大可达38mA(取决于外部电阻)
    - PWM 调光:支持256级亮度调节
    - 工作温度范围:-40°C 至 +85°C
    - 封装形式:QFN-24 (4mm × 4mm),SOP-24
    - 热阻抗:QFN:29°C/W;SOP:40.8°C/W
    - I2C 接口频率:最高400kHz

    产品特点和优势


    1. 独立PWM控制:每个通道可独立控制,便于精细调光。
    2. 低功耗模式:可通过软件或硬件方式进入低功耗模式,减少功耗。
    3. 温度适应性强:工作温度范围广,适合各种环境。
    4. 高可靠性:符合严格的绝对最大额定值标准,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 手机及其他手持设备中的LED显示。
    - 家用电器中的LED指示灯。
    使用建议:
    - 当 REXT 设置为3.3kΩ时,最大输出电流为23mA,可以根据需要调整外部电阻来改变输出电流。
    - 由于该芯片需要连接到电源,因此应尽量远离移动天线,以减少EMI干扰。

    兼容性和支持


    兼容性:
    - 支持标准的I2C接口,与大多数微控制器兼容。
    - 提供QFN-24和SOP-24两种封装形式,适用广泛。
    支持:
    - 厂商提供详尽的技术文档和支持服务,确保用户可以快速上手和解决问题。

    常见问题与解决方案


    1. 问:如何设置低功耗模式?
    - 答:可以通过将SDB引脚拉低或将SSD位设为“0”来启用软件关断模式,从而降低功耗。

    2. 问:如果输出电流不正确怎么办?
    - 答:检查外部电阻的阻值是否符合要求,重新调整以确保输出电流在设定范围内。

    总结和推荐


    IS31FL3218 是一款高性能的LED驱动芯片,具有独立PWM控制、广泛的温度适应性以及低功耗模式等优点,适用于多种LED显示应用场景。经过全面测试和验证,该产品值得信赖并强烈推荐给需要高效LED驱动解决方案的用户。

IS31FL3218-QFLS2-TR参数

参数
输出电流 38mA
调光方式 I²C
效率 -
最小输出电压 -
最大输入电压 5.5V
输出数量 18
最小输入电压 2.7V
最大输出电压 -
拓扑 -
功率 -
4.1mm(Max)
4.1mm(Max)
850μm(Max)
通用封装 QFN-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售

IS31FL3218-QFLS2-TR厂商介绍

Integrated Silicon Solution(ISS)是一家全球领先的半导体公司,专注于设计和制造高性能的模拟、混合信号和数字集成电路。公司的产品广泛应用于多个领域,包括工业、汽车、医疗、通信和消费电子等。

主营产品分类:
1. 电源管理:包括电源转换器、电源监控器和电池管理芯片。
2. 接口:包括USB、以太网、串行通信接口等。
3. 传感器:包括温度、湿度、压力等传感器。
4. 音频/视频:包括音频放大器、视频处理器等。
5. 微控制器:包括8位、16位和32位微控制器。

应用领域:
1. 工业自动化:如电机控制、传感器接口等。
2. 汽车电子:如车载信息娱乐系统、安全系统等。
3. 医疗设备:如病人监护仪、诊断设备等。
4. 通信设备:如基站、路由器、交换机等。
5. 消费电子:如智能手机、平板电脑、智能家居等。

Integrated Silicon Solution的优势:
1. 强大的研发能力:拥有一支经验丰富的研发团队,不断推出创新产品。
2. 高品质产品:严格的质量控制流程,确保产品的可靠性和稳定性。
3. 广泛的应用领域:产品覆盖多个市场,满足不同客户的需求。
4. 良好的客户服务:提供技术支持和定制解决方案,帮助客户实现项目成功。

IS31FL3218-QFLS2-TR数据手册

厂牌 PDF简要描述 下载
INTEGRATED SILICON SOLUTION LED驱动器 INTEGRATED SILICON SOLUTION IS31FL3218-QFLS2-TR IS31FL3218-QFLS2-TR数据手册

IS31FL3218-QFLS2-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
