CY6/W

厂牌: ALTECH
产品描述:
供应商型号: HA-CY6/W
供应商: 海外现货
标准整包数: 100

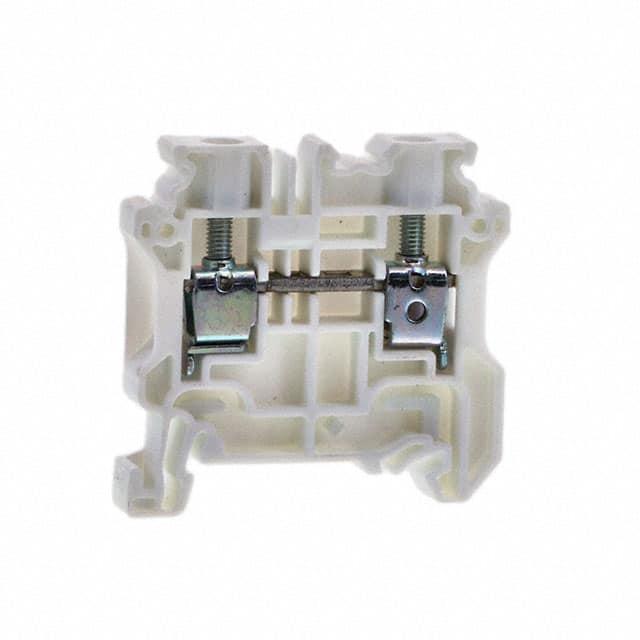

ALTECH 接线座- Din 轨道/通道 CY6/W

CY6/W概述

    # 单级穿通式接线端子CY系列技术手册

    产品简介


    Altech Corp.推出的CY系列单级穿通式接线端子是一款功能强大且广泛适用的电子元器件。该系列产品以其便捷的安装方式、卓越的电气性能和广泛的适用性,在工业控制、自动化应用和电力分配系统中占据重要地位。CY系列接线端子具有多种尺寸和规格,适用于不同电流和电压需求,是实现可靠连接的理想选择。
    产品类型:
    - CY2.5:适用于24-12 AWG导线(0.2-2.5 mm²)。
    - CY4:适用于24-10 AWG导线(0.2-4 mm²)。
    - CY6:适用于24-8 AWG导线(0.2-6 mm²)。
    主要功能:
    - 实现电路的高效电气连接。
    - 支持通过DIN导轨进行便捷安装。
    - 集成的推入式跳线系统,简化布线过程。
    应用领域:
    - 工业机器及设备。
    - 控制系统和自动化设备。
    - 电力分配及配电柜。

    技术参数


    以下是CY系列接线端子的技术规格和性能参数:
    | 参数 | CY2.5 | CY4 | CY6 |
    ||
    | 宽度 | 35 x 7.5 mm | 49 mm | 56.5 mm |
    | 高度(含DIN导轨) | 5 mm | 8 mm | 8 mm |
    | 导线尺寸 | 24-12 AWG (0.2-2.5 mm²) | 24-10 AWG (0.2-4 mm²) | 24-8 AWG (0.2-6 mm²) |
    | 电压等级 | 600 V, 1000V AC/DC | 600 V, 1000V AC/DC | 600 V, 1000V AC/DC |
    | 电流等级 | 20 A | 24 A | 30 A |
    | 螺丝扭矩 | 3.6 lb-in (0.4 Nm) | 4.5 lb-in (0.8 Nm) | 11 lb-in (1.2 Nm) |
    | 绝缘材料 | Polyamide 66 | Polyamide 66 | Polyamide 66 |
    | 剥线长度 | 8 mm | 9 mm | 10 mm |

    产品特点和优势


    CY系列接线端子凭借其独特的设计和高性能表现,在众多应用中展现出显著优势:
    1. 通用性强:支持全球标准,可适配各种DIN导轨系统。
    2. 易于安装:只需简单推入即可完成DIN导轨上的安装。
    3. 安全可靠:高绝缘等级和大电流承载能力确保长期稳定运行。
    4. 兼容性好:内置推入式跳线系统,方便线路之间的快速连接。
    5. 耐用设计:采用高强度Polyamide 66材料,耐高温、抗腐蚀。

    应用案例和使用建议


    应用案例:
    - 工业控制面板:用于控制电路的分路和信号传输。
    - 自动化生产线:作为关键节点,保证数据传输的稳定性。
    - 电力分配中心:在低压配电系统中作为终端连接点。
    使用建议:
    - 在选择具体型号时,需根据实际导线规格和电流负载进行匹配。
    - 布线过程中注意按照规定的剥线长度进行操作,避免因接触不良导致故障。
    - 定期检查螺丝扭矩,确保连接牢固。

    兼容性和支持


    CY系列接线端子与大多数DIN导轨系统完全兼容,用户可以轻松将其集成到现有的电气系统中。此外,Altech Corp.提供详尽的技术支持和售后服务,包括产品培训和技术文档下载,帮助用户快速上手并解决问题。

    常见问题与解决方案


    以下为用户可能遇到的一些常见问题及其解决方案:
    1. 问题:螺丝松动导致连接不稳定。
    - 解决方法:重新调整螺丝扭矩至推荐值。
    2. 问题:跳线无法正确插入。
    - 解决方法:确保插头与接口对齐后轻推到位。
    3. 问题:剥线长度过长造成接触不良。
    - 解决方法:严格按照产品说明调整剥线长度。

    总结和推荐


    综合评估:
    CY系列接线端子凭借其优异的性能、可靠的稳定性以及高度的通用性,成为工业和自动化领域的理想选择。其简便的安装流程和出色的兼容性使其在市场上具备很强的竞争优势。
    推荐结论:
    CY系列接线端子是一款值得信赖的产品,尤其适合需要高效、安全连接的场景。无论是初次使用者还是经验丰富的工程师,都可以从中受益匪浅。因此,我们强烈推荐这一产品以满足您的接线需求。

CY6/W参数

参数
长*宽*高 50mm(长度)*8mm(宽度)
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

CY6/W厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

CY6/W数据手册

厂牌 PDF简要描述 下载
ALTECH 接线座- Din 轨道/通道 ALTECH CY6/W CY6/W数据手册

CY6/W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 1.157 ¥ 9.7998
1000+ $ 1.105 ¥ 9.3594
1500+ $ 1.092 ¥ 9.2492
5000+ $ 1.066 ¥ 9.029
7500+ $ 1.053 ¥ 8.9189
12500+ $ 1.027 ¥ 8.6987
库存: 1350
起订量: 400 增量: 1
交货地:
最小起订量为:300
合计: ¥ 2939.94
