首页  >  产品百科  >  ODLG2.5

ODLG2.5

厂牌: ALTECH
产品描述: Terminal Block Connector 4 Position Ground Green/Yellow
供应商型号: HA-ODLG2.5
供应商: 海外现货
标准整包数: 50

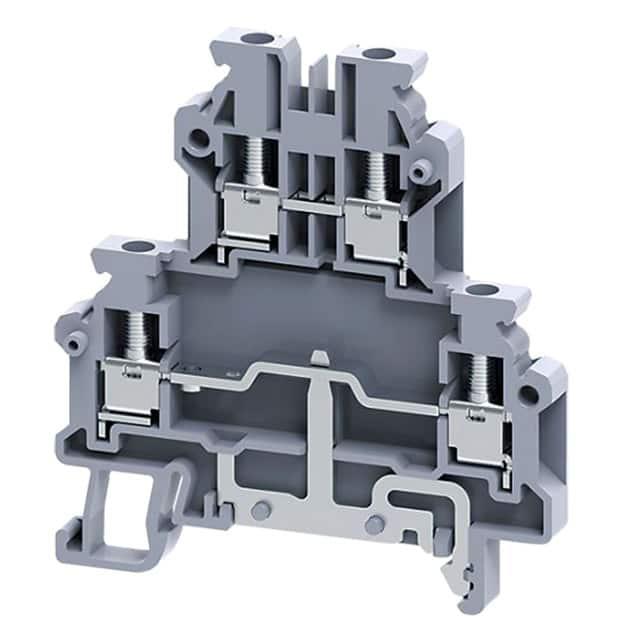

ALTECH 接线座- Din 轨道/通道 ODLG2.5

ODLG2.5概述

    SCREW TERMINAL BLOCKS CY SERIES

    产品简介


    Altech Corp. 的 CY 系列 Screw Terminal Blocks(螺丝端子块)是为多种电气应用而设计的专业连接解决方案。这类端子块主要用于连接电线到电气装置,确保高效且可靠的电力传输。CY系列分为两种主要类型:双层偏移型和带接地连接的双层偏移型。该系列包括不同的颜色编码选项,便于识别不同电路或功能。广泛应用于工业自动化、仪表控制、建筑自动化系统等领域。

    技术参数


    CY系列Screw Terminal Blocks的技术参数如下:
    | 参数 | 普通型号 | 隔离型号 |
    |
    | 尺寸 (宽度x长度x高度) | 5mm x 63.0mm x 70.5mm | 5mm x 63.0mm x 70.5mm |
    | 重量 | 13.0g | 14.2g |
    | 导线尺寸 | 24-12 AWG 或 0.2-2.5 mm² | 24-12 AWG 或 0.2-2.5 mm² |
    | 电压等级 | 300V AC/DC | 800V AC/DC |
    | 螺丝驱动工具 | 平头螺丝刀 0.6 x 3.5mm | 平头螺丝刀 0.6 x 3.5mm |
    | 电流容量 | 25A | 24A |
    | 绝缘材料 | 聚酰胺66 | 聚酰胺66 |
    | 扭矩 | 4.5 lb-in (0.4 Nm) | 4.5 lb-in (0.4 Nm) |
    | 导线剥离长度 | 8mm | 8mm |

    产品特点和优势


    CY系列Screw Terminal Blocks的最大优势在于它们卓越的可靠性、广泛的适用范围和便捷的操作方式。其采用聚酰胺66绝缘材料,耐高温且具有高阻燃性,适用于多种恶劣的工作环境。此外,各种颜色编码选择提高了线路识别能力,减少了接线错误的可能性。

    应用案例和使用建议


    CY系列Screw Terminal Blocks广泛应用于工业自动化和仪表控制设备。例如,在制造自动化系统中,这些端子块可用于连接传感器和执行器,确保信号和电源的稳定传输。建议在安装时按照说明书进行,注意正确匹配导线尺寸和电流需求,以达到最佳效果。

    兼容性和支持


    CY系列Screw Terminal Blocks兼容标准DIN导轨安装,可轻松集成到现有的控制系统中。Altech Corp.提供全面的技术支持和售后服务,包括安装指南和故障排查支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线不易紧固 | 使用合适大小的平头螺丝刀,确保螺丝完全拧紧。 |
    | 接触电阻过高 | 检查并清理接线柱和导线表面,确保无锈蚀和污垢。 |
    | 端子块不牢固 | 确保螺丝正确安装且扭矩符合要求,避免过度或不足。 |
    | 连接不稳定 | 检查导线是否已正确插入并固定到位,导线剥皮长度需适中。 |

    总结和推荐


    总体而言,CY系列Screw Terminal Blocks以其坚固耐用的设计、多样化的功能选项和优异的电气性能在市场上表现出色。对于需要可靠电气连接的应用场景,这一系列产品是理想的选择。强烈推荐在工业自动化、仪表控制和建筑自动化系统中使用CY系列Screw Terminal Blocks。

ODLG2.5参数

参数
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

ODLG2.5厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

ODLG2.5数据手册

厂牌 PDF简要描述 下载
ALTECH 接线座- Din 轨道/通道 ALTECH ODLG2.5 ODLG2.5数据手册

ODLG2.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 9.1 ¥ 77.077
100+ $ 8.97 ¥ 75.9759
150+ $ 8.84 ¥ 74.8748
200+ $ 8.71 ¥ 73.7737
500+ $ 8.45 ¥ 71.5715
750+ $ 8.32 ¥ 70.4704
2500+ $ 8.06 ¥ 68.2682
3750+ $ 7.8 ¥ 66.066
库存: 275
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 3853.85
