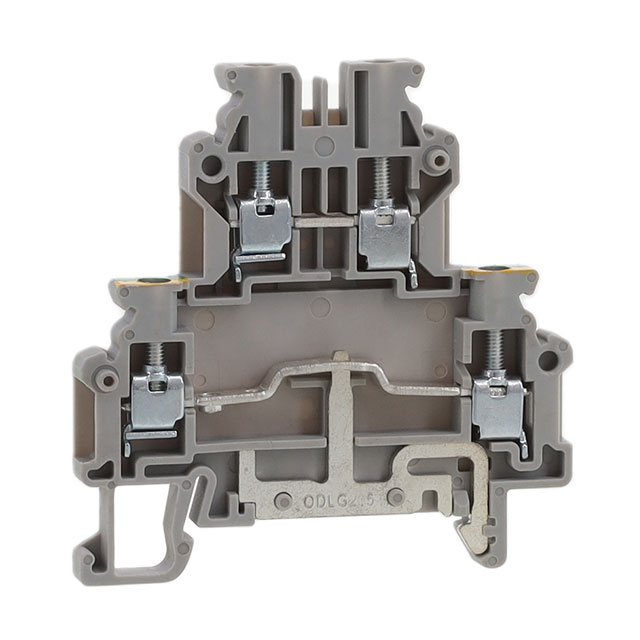

ODLG2.5A

厂牌: ALTECH
产品描述:
供应商型号: HA-ODLG2.5A
供应商: 海外现货
标准整包数: 50
ALTECH 接线座- Din 轨道/通道 ODLG2.5A

ODLG2.5A概述

    # SCREW TERMINAL BLOCKS CY 系列:技术手册解析

    产品简介


    基本介绍
    Altech Corp. 的 SCREW TERMINAL BLOCKS CY 系列产品是一种高品质的连接器,广泛应用于工业自动化、电力系统及通信设备等领域。该系列提供多种型号,支持双层结构设计,通过螺钉固定方式实现稳定可靠的导线连接。产品涵盖单排和双排排列,能够满足不同场景下的应用需求。
    主要功能
    - 支持双层接线布局,减少空间占用。
    - 提供多种颜色选项(灰色、红色、蓝色、黑色、橙色、绿色、黄色和白色),方便标识和管理。
    - 具有高电流承载能力,适用于大功率设备。
    应用领域
    - 工业控制设备。
    - 变频器和逆变器系统。
    - 分布式能源管理。
    - 智能家居控制系统。

    技术参数


    | 参数类别 | 规格值 |

    | 宽度 | 5 mm |
    | 长度 | 63.0 mm |
    | 高度(含DIN轨道) | 70.5 mm |
    | 重量(每件) | 13.0 g(ODL2.5),14.2 g(ODL2.5(I.S)) |
    | 导线范围 | 24-12 AWG 或 0.2-2.5 mm² |
    | 电压等级 | 300 V AC/DC |
    | 电流承载能力 | 25 A(ODL2.5),24 A(ODL2.5(I.S)) |
    | 螺丝尺寸 | Flat Head 0.6 x 3.5 mm |
    | 绝缘材料 | Polyamide 66 |
    | 扭矩 | 4.5 lb-in 或 0.4 Nm |
    | 接线长度 | 8 mm |

    产品特点和优势


    独特功能
    1. 双层结构设计:节省空间,提高布线效率。
    2. 宽泛的应用温度范围:适应复杂的工作环境。
    3. 高绝缘性能:采用耐高温的聚酰胺66材料,确保长期稳定性。
    4. 多色选择:便于标记和区分电路,提升操作安全性。
    市场竞争力
    - 出色的机械强度和电气性能使其成为中高压系统的首选。
    - 与市场上主流品牌的产品具有良好的互换性,易于升级替换。
    - 提供丰富的配件支持,如短路连接器和端盖,简化安装流程。

    应用案例和使用建议


    应用场景
    1. 工业控制面板:通过双层设计减少布线复杂度,提升连接可靠性。
    2. 光伏逆变器:高电流承载能力和宽广的电压范围,满足高功率设备需求。
    3. 智能家居:多样化的颜色编码,帮助用户快速识别不同电路。
    使用建议
    - 在高振动环境中使用时,需额外检查螺丝扭矩,确保紧固力达标。
    - 遇到长时间负载情况,定期检查连接点是否有发热现象。
    - 若需要扩展电路功能,可搭配配套短路连接器(JX2.5系列)使用。

    兼容性和支持


    兼容性
    - 支持标准DIN导轨安装,便于模块化设计。
    - 可与多种品牌的继电器、断路器和传感器配合使用。
    厂商支持
    - Altech Corp. 提供详尽的技术文档和支持服务,包括在线客服和技术培训。
    - 定期更新产品线,确保符合最新的行业标准。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 确保使用正确的螺丝刀工具并调整扭矩至规定值。 |
    | 端子过热 | 检查电流是否超出额定范围,并优化散热设计。 |
    | 导线剥离不当导致接触不良 | 使用正确规格的剥线钳,确保导线插入深度合适。 |

    总结和推荐


    综合评估
    Altech Corp. 的 SCREW TERMINAL BLOCKS CY 系列以其紧凑的设计、卓越的性能和广泛的适用性,在同类产品中表现出色。无论是工业控制还是家用电器领域,都能提供高效稳定的连接解决方案。
    推荐结论
    强烈推荐给需要高可靠性连接解决方案的工程师和技术人员。尤其适合对空间利用率和布线效率要求较高的应用场景。对于寻找耐用性强且易于维护的连接器设备的用户而言,该系列产品是理想的选择。

ODLG2.5A参数

参数
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

ODLG2.5A厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

ODLG2.5A数据手册

厂牌 PDF简要描述 下载
ALTECH 接线座- Din 轨道/通道 ALTECH ODLG2.5A ODLG2.5A数据手册

ODLG2.5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 9.1 ¥ 77.077
100+ $ 8.97 ¥ 75.9759
150+ $ 8.84 ¥ 74.8748
200+ $ 8.71 ¥ 73.7737
500+ $ 8.45 ¥ 71.5715
750+ $ 8.32 ¥ 70.4704
2500+ $ 8.06 ¥ 68.2682
3750+ $ 7.8 ¥ 66.066
库存: 175
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 3853.85
