CDLG2.5

厂牌: ALTECH
产品描述: Double Level DIN Rail Terminal Block w/Ground
供应商型号: HA-CDLG2.5
供应商: 海外现货
标准整包数: 20

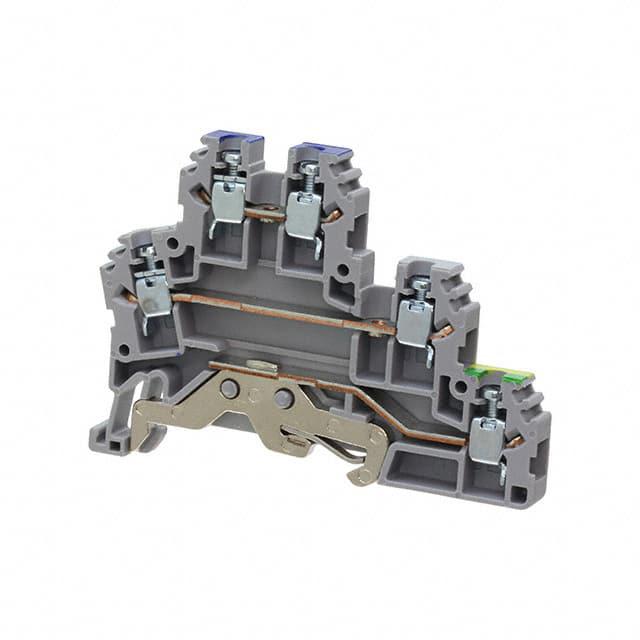

ALTECH 接线座- Din 轨道/通道 CDLG2.5

CDLG2.5概述

    # Altech Corp. 双级与三级接地端子块产品技术手册

    1. 产品简介


    Altech Corp. 的 CDLG2.5 和 CTLG2.5 系列端子块是高性能工业连接解决方案的理想选择,广泛应用于电机、传感器、执行器及启动器的连接需求。这些产品具有双级和三级设计,提供额外的接地连接点,特别适合需要可靠电气连接的应用场景。
    主要特点
    - 双级和三级连接设计,支持额外接地电缆连接。
    - 绿色和黄色标记标识接地连接点。
    - 广泛应用于电机、传感器、执行器和启动器的接线需求。
    - 提供多种型号,满足不同的电路连接需求。

    2. 技术参数


    以下是两款产品的详细技术规格:
    | 参数 | CDLG2.5 | CTLG2.5 |
    |
    | 宽度(mm) | 6 | 6 |
    | 高度 x 长度(mm) | 50 x 71 | 62 x 87.5 |
    | 剥线长度(mm) | 9 | 9 |
    | 绝缘材料 | 聚酰胺 6.6 | 聚酰胺 6.6 |
    | 连接方式 | 螺钉夹紧式 | 螺钉夹紧式 |
    | 认证标准 | EN 60947-7-1 | EN 60947-7-1 |
    | 导线范围(AWG/mm²) | 24-12 / 0.25-4 | 24-12 / 0.25-4 |
    | 电压等级(V) | 300 | 300/440/600 |
    | 电流等级(A) | 24 | 24/25 |
    | 扭矩(lb-in/Nm) | 4.5 / 0.4 | 4.5 / 0.4 |
    其他信息
    - 订购信息可参考第90-91页。
    - 内部跳线和外部跳线提供良好的灵活性。
    - 提供断路功能的10极型号。

    3. 产品特点和优势


    CDLG2.5 和 CTLG2.5 系列端子块以其卓越的设计和可靠性著称,具体特点如下:
    - 双级和三级连接设计:通过增加接地连接点,显著提升系统安全性。
    - 聚酰胺6.6绝缘材料:具备出色的耐热性和机械强度。
    - 多样化连接方式:支持螺钉夹紧式连接,操作简便且牢固。
    - 多型号选择:可根据不同应用需求选择合适的型号。
    这些特点使得产品在工业自动化、电力传输和机械设备等领域表现出色,成为行业内的优选产品。

    4. 应用案例和使用建议


    应用案例
    - 电机控制:用于工业电机的电源和信号连接。
    - 传感器接口:支持各种类型的传感器信号传输。
    - 执行器连接:满足高电流和电压的需求。
    使用建议
    - 在安装时,确保所有连接点牢固无误,避免松动导致接触不良。
    - 定期检查接地连接点的状态,确保接地连续性良好。
    - 针对复杂接线环境,可结合内部跳线和外部跳线进行灵活配置。

    5. 兼容性和支持


    Altech Corp. 的端子块产品与主流DIN导轨和相关设备兼容,方便集成到现有系统中。公司提供详尽的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查螺钉夹紧是否紧固,重新拧紧螺钉。 |
    | 接地连接点标识不清晰 | 确认顶部绿色和黄色标识是否正确。 |
    | 导线过热 | 检查电流负载是否超过额定值,调整负载或更换设备。 |

    7. 总结和推荐


    综合评估
    Altech Corp. 的 CDLG2.5 和 CTLG2.5 端子块凭借其坚固耐用的设计、多样化的连接方式以及出色的性能表现,在工业连接领域具有很强的竞争力。其双级和三级设计尤其适用于高要求的工业环境,能够有效提升系统的安全性和稳定性。
    推荐结论
    强烈推荐使用 Altech Corp. 的 CDLG2.5 和 CTLG2.5 端子块。无论是电机控制、传感器连接还是执行器配置,这些产品都能提供可靠且高效的解决方案。对于寻求高品质工业连接解决方案的用户来说,它们无疑是最佳选择。
    联系信息
    如有进一步咨询或购买需求,请访问官方网站或联系授权分销商 Mouser Electronics。
    地址:35 Royal Road, Flemington, NJ 08822-6000
    电话:(908)806-9400
    网址:www.altechcorp.com

    版权所有 © 2023 Altech Corp.

CDLG2.5参数

参数
长*宽*高 71mm*6mm*50mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

CDLG2.5厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

CDLG2.5数据手册

厂牌 PDF简要描述 下载
ALTECH 接线座- Din 轨道/通道 ALTECH CDLG2.5 CDLG2.5数据手册

CDLG2.5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 10.81 ¥ 91.5607
60+ $ 10.58 ¥ 89.6126
100+ $ 10.465 ¥ 88.6386
200+ $ 10.235 ¥ 86.6905
300+ $ 10.005 ¥ 84.7424
1000+ $ 9.89 ¥ 83.7683
1500+ $ 9.66 ¥ 81.8202
库存: 770
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 3662.42
直接购买
