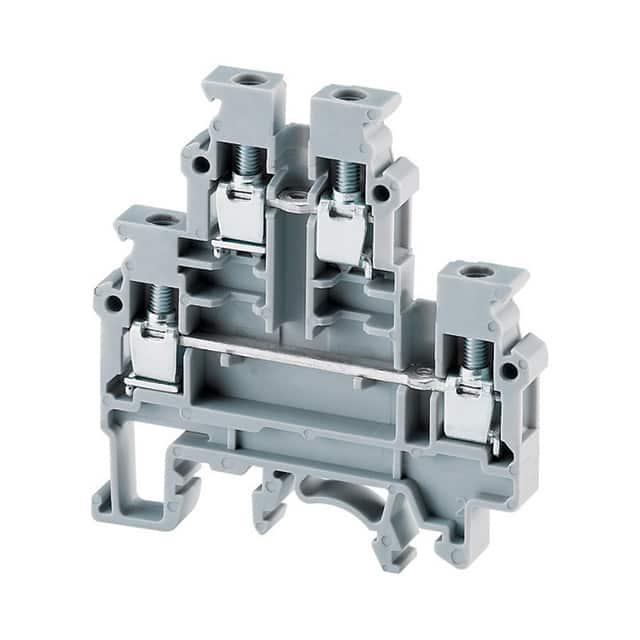

CDL4UN

厂牌: ALTECH
产品描述: Conn Terminal Block 4 POS 35A
供应商型号: HA-CDL4UN
供应商: 海外现货
标准整包数: 100
ALTECH 接线座- Din 轨道/通道 CDL4UN

CDL4UN概述

    # Altech Corp. CDL4UN 系列双层接线端子技术手册

    产品简介


    Altech Corp. 的 CDL4UN 系列双层接线端子是为解决高密度布线难题而设计的解决方案。这种产品适用于因特定布线安排不可避免时面临的高密度接线挑战。其核心设计理念在于通过双层接线方式提供更高的布线密度,同时保持系统的小型化和灵活性。此类终端具有以下主要特点:
    - 高密度布线能力:双层结构允许在同一安装轨道上实现两倍的接线密度。
    - 多功能连接选项:支持跨接、短路和标记等功能。
    - 广泛应用领域:适用于配电、自动化控制、工业仪器及其它需要密集布线的应用场合。

    技术参数


    以下是 CDL4UN 系列产品的详细技术规格:
    | 参数 | 规格 |

    | 接线宽度 | 6 mm |
    | 外形尺寸(HxL) | 54 x 55.5 mm |
    | 剥线长度 | 9 mm |
    | 绝缘材料 | 聚酰胺 6.6 |
    | 连接类型 | 四螺钉夹持式 + 跨接孔 |
    | 工作电压范围 | 600 V |
    | 最大电流容量 | 35 A |
    | 扭矩 | 7 lb-in 或 0.5 Nm |
    | 额定温度范围 | -40°C 至 +120°C |

    产品特点和优势


    CDL4UN 系列接线端子以其创新设计和卓越性能在市场上脱颖而出。具体优势包括:
    - 高效空间利用:通过双层设计显著提高接线密度,减少安装空间需求。
    - 灵活连接配置:支持多级短路与跨接操作,适应复杂电路需求。
    - 易于识别与管理:使用更大尺寸的 MT6 标记标签,便于快速定位。
    - 安全可靠:采用耐高温聚酰胺材料,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    CDL4UN 系列接线端子广泛应用于工业控制、电力分配等领域。例如,在配电盘内部,它可以帮助简化复杂的线路布局;在自动化设备中,可有效提升接线效率并降低错误率。
    使用建议
    为了最大化 CDL4UN 的效能,请遵循以下几点建议:
    1. 根据实际负载选择合适尺寸的端子。
    2. 定期检查各接点是否有松动现象。
    3. 使用绝缘套管保护裸露部分以增强安全性。

    兼容性和支持


    Altech 提供全面的技术支持服务,涵盖产品咨询、安装指导及售后维护等方面。此外,该系列产品符合多项国际标准如 IEC 60947-7-1,确保在全球范围内均能满足严格的电气安全要求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查螺丝是否拧紧到位 |
    | 温度过高 | 确认安装环境通风良好 |
    | 需要额外的跨接链接 | 配备合适的跨接附件 |

    总结和推荐


    综上所述,Altech Corp. 的 CDL4UN 系列双层接线端子凭借其紧凑的设计、可靠的性能以及多样化的应用可能性,无疑是现代电气工程的理想选择之一。如果您正在寻找一款既能满足高密度接线需求又能保证产品质量的产品,那么 CDL4UN 将是一个值得信赖且经济实惠的选择。强烈推荐给所有从事相关工作的专业人士!

CDL4UN参数

参数
长*宽*高 55.5mm*6mm*54mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

CDL4UN厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

CDL4UN数据手册

厂牌 PDF简要描述 下载
ALTECH 接线座- Din 轨道/通道 ALTECH CDL4UN CDL4UN数据手册

CDL4UN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.6215 ¥ 13.7341
400+ $ 1.5985 ¥ 13.5393
1000+ $ 1.541 ¥ 13.0523
2500+ $ 1.5065 ¥ 12.7601
5000+ $ 1.472 ¥ 12.4678
7500+ $ 1.449 ¥ 12.273
12500+ $ 1.426 ¥ 12.0782
库存: 9256
起订量: 300 增量: 1
交货地:
最小起订量为:200
合计: ¥ 2746.82
