IGI60F2727A1LAUMA1

产品分类: 其他驱动器
产品描述: 2 贴片安装,黏合安装
供应商型号: 4203651
供应商: 海外现货
标准整包数: 1

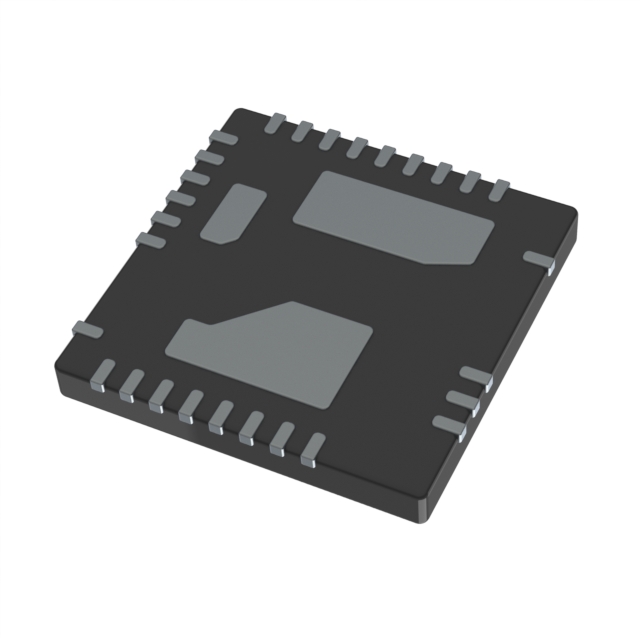

INFINEON TECHNOLOGIES 其他驱动器 IGI60F2727A1LAUMA1

IGI60F2727A1LAUMA1概述


    产品简介


    IGI60F2727A1L CoolGaNTM Integrated Power Stage (IPS) 是一款采用增强模式氮化镓(GaN)技术的半桥功率级,集成了两个低至270mΩ的600V GaN开关,配有专门的高侧和低侧隔离门极驱动器。这款产品适用于高密度AC/DC充电器和适配器的设计,特别适合利用GaN优越开关行为的应用场景。此外,它还被设计用于电机驱动和LED照明等领域,提供广泛的应用潜力。

    技术参数


    | 参数 | 规格 |

    | 阻值 (Rdson) | 270 mΩ |
    | 工作电压 | 600 V |
    | 门极驱动电流 | 源/灌最大1 / 2 A |
    | 开关频率范围 | 最高达3 MHz |
    | 传播延迟 | 典型值47 ns |
    | 温度范围 | 标准操作温度:-40°C 至 +150°C |
    | 隔离特性 | 28针QFN封装,支持核心变压器隔离 |
    | 功耗 | 极低 |
    | 输入电压 | 3.3 V (VDDI) |
    | 输出电压 | 8 V (VDDL & VDDH) |
    | 启动电压阈值 | VDDI:2.85 V |
    | 电源电压范围 | VDDL: 3.3 V - 12 V |

    产品特点和优势


    - 集成度高:集成了高侧和低侧隔离门极驱动器,简化电路设计。
    - 卓越的开关性能:采用270mΩ的低阻值GaN开关,提供高效的能量转换。
    - 快速响应:门极驱动电路具备出色的快速响应特性,典型传播延迟仅为47ns。
    - 高耐压能力:最高支持600V的工作电压,保证了广泛的适用性。
    - 可靠的隔离特性:采用核心变压器技术实现输入输出之间的电气隔离,提升系统安全性。

    应用案例和使用建议


    应用案例:
    - 用于AC/DC充电器和适配器,尤其适合于高密度设计的应用场景。
    - 可应用于低功率电机驱动和LED照明等领域,例如图1所示的有源钳位反激变换器。
    使用建议:
    - 为了防止交叉导通效应,需要确保负门极驱动电压以实现快速关闭。
    - 确保使用适当的外部电阻和电容来调整不同的功率拓扑结构,以优化电路性能。

    兼容性和支持


    - 兼容性:IGI60F2727A1L具有标准逻辑输入水平,与数字控制器完全兼容。
    - 厂商支持:Infineon提供全面的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:IGI60F2727A1L如何实现低功耗?
    解答:通过独立的欠压锁定功能(UVLO),可以确保在启动时所有驱动供应电流保持在几mA范围内。通过简单电路可以进一步降低待机状态下的功耗。
    2. 问题:如何选择合适的RVDDI电阻?
    解答:根据VDDL的不同电压选择适当的RVDDI电阻,以避免额外的功率损耗并确保安全运行。例如,对于8V的VDDL,可选择1kΩ的RVDDI电阻。
    3. 问题:在哪些情况下需要启用SLDO调节器?
    解答:如果无法单独提供3.3V电源,则可以通过将VDDI连接到VDDL并通过SLDON(引脚23)接地的方式启用内部稳压器(SLDO),以生成所需的电压降。

    总结和推荐


    综上所述,IGI60F2727A1L CoolGaNTM Integrated Power Stage是一款极具优势的产品。其集成了高性能的GaN开关和隔离门极驱动器,能够在广泛的电力应用中展现出卓越的性能。特别是其高效能、可靠性以及简易的设计,使其成为众多应用的理想选择。对于追求高效率、高密度电源转换系统的开发者来说,IGI60F2727A1L是一个值得推荐的优秀解决方案。

IGI60F2727A1LAUMA1参数

参数
拓扑 -
驱动数量 2
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IGI60F2727A1LAUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IGI60F2727A1LAUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IGI60F2727A1LAUMA1 IGI60F2727A1LAUMA1数据手册

IGI60F2727A1LAUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 51.4619
10+ ¥ 46.1099
25+ ¥ 46.1099
50+ ¥ 45.2865
100+ ¥ 44.4631
250+ ¥ 44.4631
500+ ¥ 44.4631
库存: 2850
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 51.46
