BTS3134DATMA1

产品分类: 其他驱动器
产品描述: 低端 TO-252 贴片安装,黏合安装 6.5mm*6.22mm*2.3mm
供应商型号: UA-BTS3134DATMA1
供应商: 海外现货
标准整包数: 2500

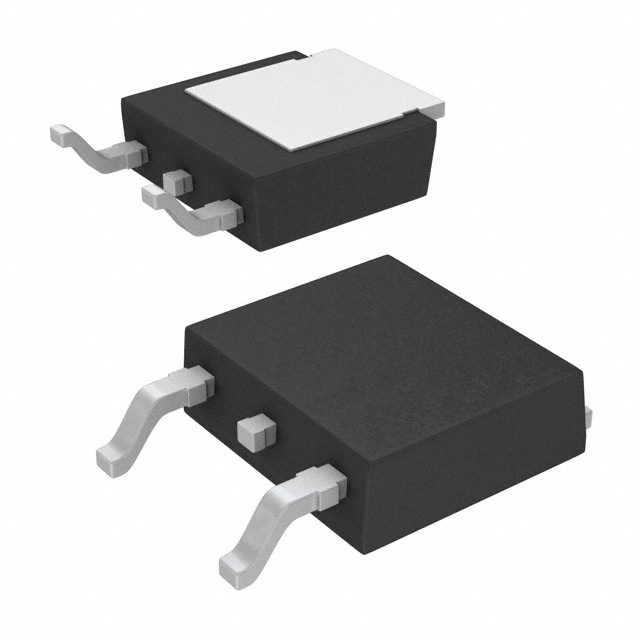

INFINEON TECHNOLOGIES 其他驱动器 BTS3134DATMA1

BTS3134DATMA1概述

    Smart Low Side Power Switch: Power HITFET BTS 3134D

    1. 产品简介


    Power HITFET BTS 3134D 是一款N沟道垂直功率场效应晶体管(FET),采用Infineon的Smart SIPMOS技术制造。该器件集成了嵌入式保护功能,适用于各种电阻、电感和电容负载的开关或线性应用,特别适合于12V直流电源兼容的应用。它能够替代电磁继电器和分立电路,广泛应用于汽车电子、工业自动化和其他高可靠性要求的场合。

    2. 技术参数


    以下是Power HITFET BTS 3134D的主要技术规格:
    - 漏源电压 (VDS):42V
    - 漏源电压 (VDS, SC):30V(短路保护)
    - 连续输入电流 (IIN):无限制
    - 最大允许负载电流 (ID, Nom):3.5A
    - 负载电涌保护 (VLoadDump):65V
    - 热关断温度 (Tjt):150°C(典型值), 175°C(最高值)
    - 逆向二极管正向电压 (VSD):1.0V
    - 开关时间 (ton, toff):典型值分别为60μs 和 60μs
    - 瞬态热阻抗 (ZthJA):0.01K/W(单脉冲)

    3. 产品特点和优势


    - 逻辑电平输入:允许直接与微控制器连接,简化系统设计。
    - 过载和短路保护:集成保护功能可防止IC损坏,增强可靠性。
    - 过温保护:具有过温检测和关断功能,确保安全运行。
    - 绿色产品:符合RoHS标准,环保且无铅,符合政府监管要求。
    - 电流限制:当电压超过2.5V时自动启动,确保器件免受损坏。

    4. 应用案例和使用建议


    应用场景:
    - 替代传统的电磁继电器,用于驱动马达、灯和传感器等设备。
    - 用于电动汽车的电池管理系统,控制高压电容器的充放电。
    使用建议:
    - 确保散热良好,尤其是在高温环境下使用时,需考虑附加散热片以提高可靠性。
    - 在设计应用电路时,应充分考虑电流限制功能,避免瞬间大电流对器件造成损害。

    5. 兼容性和支持


    兼容性:
    - 与大多数微控制器兼容,如STM32、Arduino等。
    - 可与其他Infineon的器件配套使用,提供全面的系统解决方案。
    支持和服务:
    - Infineon提供详细的技术文档和支持服务,帮助客户解决使用过程中的任何问题。
    - 客户可以访问Infineon的官网,获取最新的产品信息和技术资料。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:设备过热导致性能下降。
    - 解决方法:增加散热措施,如安装散热片或使用更大的散热器。
    2. 问题:电流限制功能异常。
    - 解决方法:检查连接线路,确保输入电压和电流在额定范围内。
    3. 问题:输出不稳定。
    - 解决方法:检查接地是否良好,调整输入电压和负载条件。

    7. 总结和推荐


    综合评估:
    - Power HITFET BTS 3134D以其出色的性能和丰富的保护功能,在多种应用中表现出色,特别是对于需要高可靠性的场合。
    - 其逻辑电平输入、环保特性和高可靠性使其成为市场上的一款优质产品。
    推荐:
    - 强烈推荐给需要高可靠性和环保特性的应用项目。特别是在汽车电子、工业自动化等领域,该器件可以提供卓越的性能和安全保障。

BTS3134DATMA1参数

参数
拓扑 低端
驱动数量 -
长*宽*高 6.5mm*6.22mm*2.3mm
通用封装 TO-252
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BTS3134DATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BTS3134DATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES BTS3134DATMA1 BTS3134DATMA1数据手册

BTS3134DATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.0525 ¥ 8.82
5000+ $ 1.0088 ¥ 8.4533
库存: 2500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 22050
直接购买
加入购物车
