ISP752TFUMA1

产品分类: 其他驱动器
产品描述: 高端 SOP 贴片安装 5mm*4.33mm*1.5mm
供应商型号: 2432513
供应商: 海外现货
标准整包数: 1

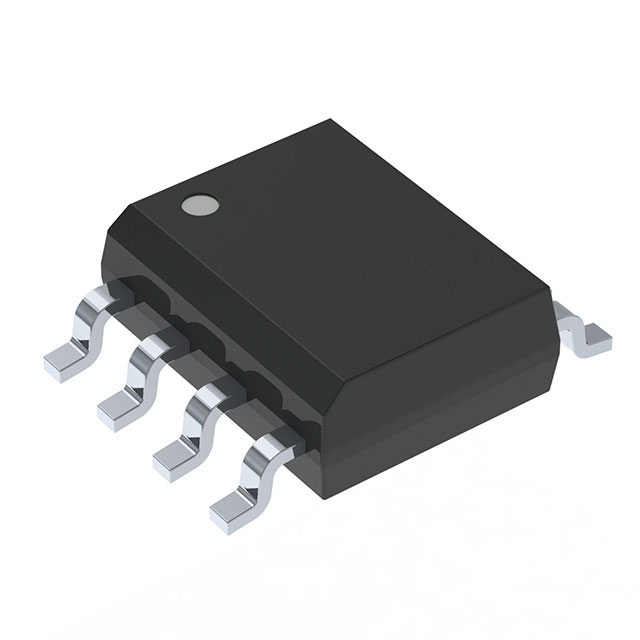

INFINEON TECHNOLOGIES 其他驱动器 ISP752TFUMA1

ISP752TFUMA1概述

    ISP752T 智能高边开关产品技术手册

    1. 产品简介


    ISP752T 是一款适用于工业应用的智能高边开关,主要用于控制电阻、电感和电容负载。其主要功能包括过载保护、电流限制、短路保护和热关断等。这种类型的开关可以直接与微控制器(μC)兼容,特别适用于12V、24V和42V直流工业应用环境。

    2. 技术参数


    - 过电压保护:Vbb(AZ) = 62 V
    - 操作电压范围:Vbb(on) = 6 至 52 V
    - 通态电阻:RON = 200 mΩ(Tj = 25°C,IL = 1 A,Vbb = 9 V至52 V)
    - 额定负载电流:IL(nom) = 1.3 A(Tc = 85°C,Tj ≤ 150°C)
    - 工作温度范围:Ta = -30°C 至 +85°C
    - 热关断重启:具有热关断和重启功能
    - 静电保护:符合ANSI/ESDA/JEDEC JS001标准
    - 过压保护:包括负载断开保护
    - 反向电池保护:外部电阻实现反向电池保护

    3. 产品特点和优势


    ISP752T 以其出色的保护功能著称,特别是过载保护、短路保护和热关断重启功能,这些功能确保了其在工业环境中的可靠性。此外,它还具备非常低的待机电流和绿色产品(RoHS合规),使得它不仅环保而且性能卓越,市场竞争力强。

    4. 应用案例和使用建议


    ISP752T 可以替代机电继电器和离散电路,广泛应用于各种工业环境中,例如工厂自动化、建筑自动化和智能电网等。针对具体的应用环境,建议如下:
    - 在设计时充分考虑负载特性和供电电压,确保匹配合适的外置电阻进行反向电池保护。
    - 确保散热良好,特别是高负载或长时间工作的场合,需要有效的散热措施。

    5. 兼容性和支持


    ISP752T 具备与现有工业标准兼容的能力,能够轻松集成到现有的电路系统中。制造商提供详细的技术支持和维护文档,包括热阻抗图表、电气特性表等,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    根据技术手册中的常见问题列表,以下是一些可能遇到的问题及解决方案:
    - 问题:产品在启动时没有反应。
    解决方法:检查输入信号是否正确,确保电压在规定范围内。
    - 问题:负载电流超过额定值。
    解决方法:增加外部限流电阻,以限制电流在安全范围内。
    - 问题:过热现象。
    解决方法:改善散热条件,确保足够的空气流通,或者添加散热片以增强散热效果。

    7. 总结和推荐


    综上所述,ISP752T 智能高边开关在工业应用中表现优异,尤其适合需要高性能和可靠性的场合。其丰富的保护功能和易于集成的特点使其成为替代传统继电器的理想选择。强烈推荐在需要高可靠性的工业项目中使用此产品。

ISP752TFUMA1参数

参数
驱动数量 -
拓扑 高端
长*宽*高 5mm*4.33mm*1.5mm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ISP752TFUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ISP752TFUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES ISP752TFUMA1 ISP752TFUMA1数据手册

ISP752TFUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.0067
10+ ¥ 6.8232
50+ ¥ 6.5503
100+ ¥ 6.1136
250+ ¥ 6.0044
500+ ¥ 6.0044
1000+ ¥ 5.8953
2500+ ¥ 5.8953
库存: 6999
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9
