IRSM807-105MH

产品分类: 其他驱动器
产品描述: 半桥 PQFN-32 贴片安装 9mm*8mm*900μm
供应商型号: 10B-2781306-4
供应商: 国内现货
标准整包数: 1

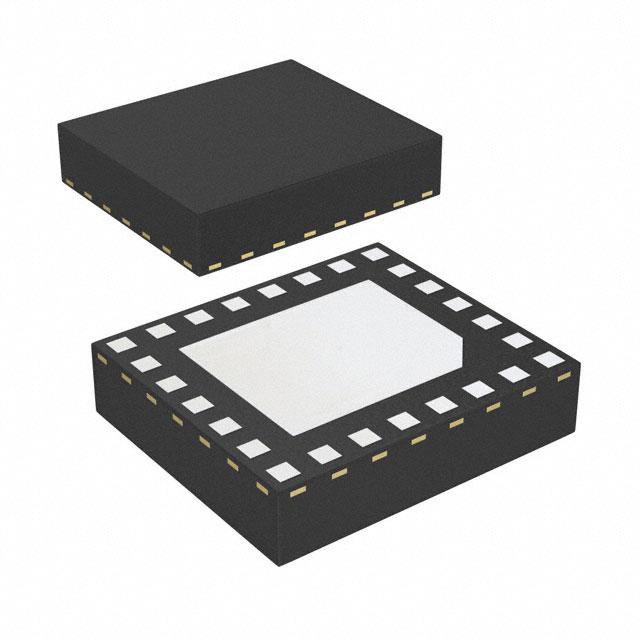

INFINEON TECHNOLOGIES 其他驱动器 IRSM807-105MH

IRSM807-105MH概述


    产品简介


    IRSM807-105MH电子元器件
    IRSM807-105MH 是一款专为高效能家电电机驱动设计的半桥模块,适用于节能风扇和泵类应用。该模块集成了先进的集成电源模块(IPM)技术,提供了一种紧凑且高性能的半桥拓扑结构。其采用隔离封装,结合了国际整流器公司(IR)的低导通电阻(RDS(on))沟槽FREDFET技术和业界标杆的高压半桥,所有这些都整合在一个小巧的PQFN封装内。IRSM807-105MH 模块具有集成的栅极驱动器和自举功能,能够在仅 8x9mm 的小尺寸下正常运行,非常适合空间受限的应用场景。它无需散热器即可运行。

    技术参数


    - 额定电压:500V
    - 额定电流:10A
    - 封装类型:PQFN 8x9mm
    - 工作温度范围:-40°C 至 150°C
    - 存储温度范围:-40°C 至 150°C
    - 最大结温:150°C
    - 逻辑输入电压:0.8V 至 VCC + 0.3V
    - 浮动供应电压范围:-0.3V 至 +20V
    - 固定供应电压范围:-0.3V 至 20V
    - 最小隔离电压:1500VRMS
    - 逻辑供电电压范围:13.5V 至 16.5V
    - 最大功率损耗:取决于具体条件

    产品特点和优势


    - 高集成度:内置栅极驱动器和自举功能,减少了外部组件需求。
    - 紧凑设计:尺寸仅为 8x9mm,适合空间受限的应用。
    - 低导通电阻:沟槽FREDFET技术提供了低导通电阻,有助于提高效率。
    - 高可靠性:具备欠压锁定功能,确保各通道的稳定运行。
    - 易于使用:3.3V 输入逻辑兼容,使得与其他系统接口更容易。

    应用案例和使用建议


    典型应用场景:适用于高效节能的风扇和泵类驱动装置。
    使用建议:
    1. 尽量靠近模块端子安装母线电容器以减少振铃和EMI问题。
    2. 为了在 VCC-VSS 和 VB-VS 终端之间提供良好的去耦效果,应在这些终端连接的电容器应尽可能靠近模块引脚。
    3. 选择自举电容器值时应参考 IR 设计提示 DT04-4 或应用笔记 AN-1044。

    兼容性和支持


    - 兼容性:3.3V 输入逻辑兼容,易于与其他系统接口。
    - 支持:如有需要,可联系国际整流器公司销售代表获取更多支持信息。

    常见问题与解决方案


    1. 问:如何正确连接 VCC 和 VBS 端子?
    - 答:需将 VCC 和 VBS 保持在指定的电压范围内(8.9V 至 9.8V),以避免欠压锁定。
    2. 问:如何处理热管理问题?
    - 答:确保 PCB 板的设计和材料能够有效散热,具体参见模块热阻参数。
    3. 问:如何进行正确的自举电容器选择?
    - 答:依据应用频率及 IR 设计提示或应用笔记来确定。

    总结和推荐


    IRSM807-105MH 是一款专为高效节能家电电机驱动而设计的高性能半桥模块。它的紧凑设计和高集成度使其特别适合空间受限的应用场景,而其低导通电阻和高可靠性则保证了卓越的性能表现。对于需要高可靠性和紧凑设计的应用,如家电中的风扇和泵驱动,该模块无疑是一个理想的选择。因此,强烈推荐使用 IRSM807-105MH 这款产品。

IRSM807-105MH参数

参数
驱动数量 -
拓扑 半桥
长*宽*高 9mm*8mm*900μm
通用封装 PQFN-32
安装方式 贴片安装
零件状态 在售
包装方式 托盘

IRSM807-105MH厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRSM807-105MH数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IRSM807-105MH IRSM807-105MH数据手册

IRSM807-105MH封装设计

查看详情并下载
Symbol
Footprint
3D Model
