IGCM04F60GAXKMA1

产品分类: 其他驱动器
产品描述: 交流电压、电容器、连通性、直流电压、二极管、电阻器智能电源模块, 半桥输出, 最大输出4A
供应商型号: 10B-2781278-4
供应商: 国内现货
标准整包数: 1

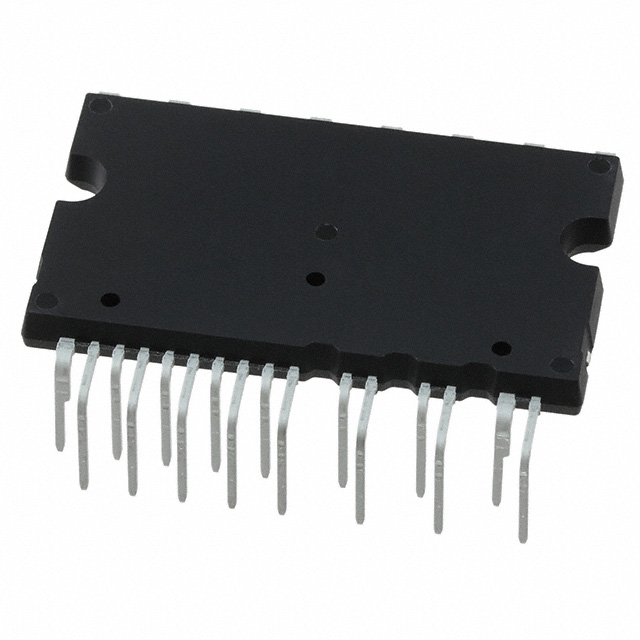

INFINEON TECHNOLOGIES 其他驱动器 IGCM04F60GAXKMA1

IGCM04F60GAXKMA1概述


    产品简介


    CIPOS™ Mini IGCM04F60GA
    CIPOS™ Mini 系列模块由英飞凌(Infineon)设计制造,旨在为变频驱动系统提供高可靠性集成方案。它集成了多种功率控制组件,有助于减少印刷电路板(PCB)尺寸和系统成本。该模块特别适用于三相电机的控制应用,具有良好的热传导性、电气隔离性以及抗过载保护能力。通过结合先进的逆导IGBT(RC-Drives IGBTs)与优化的SOI门极驱动技术,该模块能够提供出色的电气性能。

    技术参数


    - 封装类型:全封闭双列直插式模具模块(Fully isolated dual in-line molded module)
    - 环境适应性:
    - 存储温度范围:-40°C 到 125°C
    - 工作结温范围:-40°C 到 150°C
    - 绝缘测试电压:1分钟内,有效值,频率60Hz时达到2000V
    - 最大额定值:
    - 最大反向击穿电压:600V
    - 直流链路电压(峰值):450V
    - 输出电流(25°C,TJ<150°C):±4A
    - 最大峰值集电极电流(<1ms):±8A
    - 功率耗散(每个IGBT):21.8W
    - 短路耐受时间(TJ=150°C):5μs
    - 静态参数:
    - 集电极-发射极饱和电压(IC=2.5A,TJ=25°C):1.6V
    - 二极管正向电压(IF=2.5A,TJ=25°C):1.75V
    - 动态参数:
    - 开关延时时间(ton):605ns
    - 关断延时时间(toff):685ns
    - 故障清除时间(tFLTCLR):40~65μs

    产品特点和优势


    CIPOS™ Mini 模块具备以下显著特点:
    - 完全隔离设计:提供出色的电气隔离性,减少电磁干扰(EMI)。
    - 高集成度:集成了多个功率控制组件,简化系统设计并降低成本。
    - 稳定可靠的IGBT技术:采用逆导IGBT和优化的SOI门极驱动器,确保系统的长期稳定性。
    - 高负电压容限:允许负VS电位高达-11V,适用于信号传输。
    - 内置温度监控:集成NTC热敏电阻用于温度监测。
    - 全方位保护:包括过流保护、欠压锁定等功能。

    应用案例和使用建议


    CIPOS™ Mini 模块广泛应用于家用电器及低功率电机驱动系统。例如,在空调压缩机控制系统中,其高效稳定的性能能够显著提升系统效率和可靠性。
    使用建议:
    - 确保低侧输出引脚(如NW, NV, NU)到VSS的连接尽可能短,以避免不必要的感性电压降。
    - 设计电路时,注意输入脉冲宽度,防止虚假过流事件的发生。
    - 考虑到高温条件下的运行要求,适当增加散热措施,确保模块处于安全工作范围内。

    兼容性和支持


    CIPOS™ Mini 模块适用于各种工业应用场景,并且已经通过了JEDEC标准的相关测试。制造商提供了详细的文档和技术支持,帮助客户更好地理解产品的使用方法和维护要点。

    常见问题与解决方案


    - 问题:如何确定过流保护是否触发?
    - 解决方案:检查VFO引脚状态,当发生过流时,VFO引脚将输出一个故障信号。

    - 问题:如何检测模块温度?
    - 解决方案:利用集成的NTC热敏电阻,通过微控制器读取其电阻值来推算当前温度。

    总结和推荐


    综上所述,CIPOS™ Mini IGCM04F60GA 是一款高性能、高可靠性的三相电机驱动模块,适用于家用电器和低功率电机驱动系统。它集成了多种先进功能和技术,具有优秀的电气性能和广泛的应用场景。强烈推荐此产品给那些寻求高效、低成本解决方案的工程师和制造商。

IGCM04F60GAXKMA1参数

参数
驱动数量 -
拓扑 半桥
长*宽*高 36mm*21mm*3.1mm
通用封装 MDIP-24
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IGCM04F60GAXKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IGCM04F60GAXKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IGCM04F60GAXKMA1 IGCM04F60GAXKMA1数据手册

IGCM04F60GAXKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 85.6551
10+ ¥ 56.2458
22+ ¥ 53.9959
50+ ¥ 47.8267
100+ ¥ 41.6455
250+ ¥ 37.6122
库存: 142
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 85.65
