IR3556MTRPBF

产品分类: 其他驱动器
产品描述: Conv DC-DC 4.5V to 15V Synchronous Step Down Single-Out 0.25V to 5.5V 50A 30-Pin QFN EP T/R
供应商型号: IR3556MTRPBF
供应商: 云汉优选
标准整包数: 10

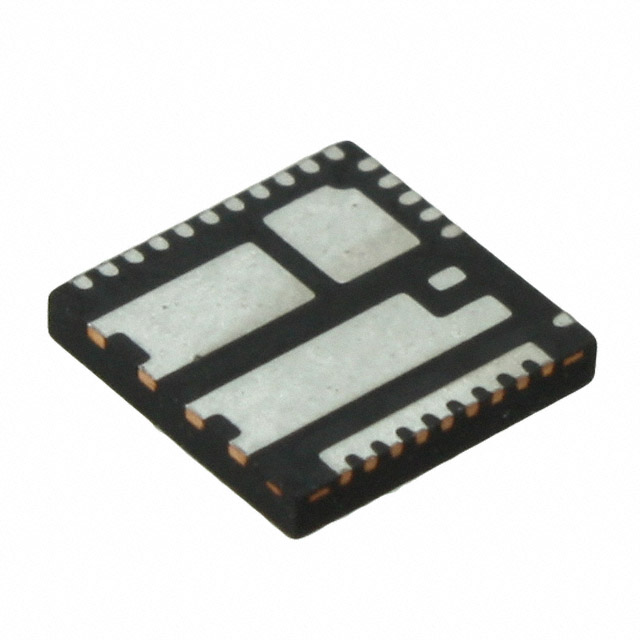

INFINEON TECHNOLOGIES 其他驱动器 IR3556MTRPBF

IR3556MTRPBF概述

    IR3556 50A Integrated PowIRstage 技术手册

    产品简介


    IR3556 是一款集成式 PowIRstage® 产品,适用于高频率、高电流和低轮廓的直流到直流转换器。它集成了驱动器、肖特基二极管、控制 MOSFET 和同步 MOSFET,旨在提升电源转换效率。IR3556 主要应用于 CPU、GPU、ASIC 和 DDR 内存阵列的电压调节器。

    技术参数


    - 输入电压范围:4.5V 至 15V
    - VCC 和 VDRV 供应电压范围:4.5V 至 7V
    - 输出电压范围:0.25V 至 5.5V
    - 最大输出电流:50A
    - 最大工作频率:1.0 MHz
    - 温度补偿电流感应:5mV / A
    - 过压保护:初步过压保护(Pre-OVP)
    - 过温保护:8mV / °C 温度模拟输出,热旗拉至 3.3V
    - 封装:6mm x 6mm x 0.9mm PQFN,无铅且符合 RoHS 标准

    产品特点和优势


    - 集成驱动器、肖特基二极管、控制 MOSFET 和同步 MOSFET,减少外部组件数量,简化设计。
    - 高精度的电流感应算法,带有温度补偿,实现卓越的电流感测准确性。
    - 超快的开关频率(高达 1.0 MHz),确保高性能瞬态响应,可减少输出电感器和输入/输出电容器尺寸。
    - 兼容 3.3V 三态 PWM 输入,支持体制动负载瞬态特性。
    - 支持二极管仿真模式(DEM),提高轻载时的效率。
    - 小巧的封装(6mm x 6mm x 0.9mm),易于散热,节省 PCB 空间。

    应用案例和使用建议


    IR3556 适用于服务器、CPU、GPU、ASIC 和 DDR 内存等高电流设计。例如,在服务器应用中,IR3556 可以高效地为 CPU 核心供电。为了提高系统稳定性,建议遵循布局指南,优化 PCB 设计,减少开关节点振铃,从而实现更高的效率。
    使用建议:
    1. 布局优化:遵循制造商提供的布局指南,可以显著提高效率并减少噪声。
    2. 散热管理:采用双面散热策略,确保良好的热管理,特别是在高电流工作条件下。
    3. PWM 输入配置:正确配置 3.3V 三态 PWM 输入,确保与系统的其他部分良好协同工作。

    兼容性和支持


    IR3556 与 IR 的数字控制器兼容,并通过 PWM 三态实现体制动特性。此外,IR3556 支持零交叉检测电路,可通过内置的 ZCDEN# 启用,以提高轻载效率。

    常见问题与解决方案


    1. 问题:在某些情况下,输出电压不稳。
    - 解决方案:检查输入电压和负载条件是否符合规格要求,并确保正确的 PCB 布局和散热管理。
    2. 问题:过温保护触发。
    - 解决方案:检查热设计是否充分,考虑增加散热片或改进散热路径。
    3. 问题:输出电流不稳定。
    - 解决方案:确认电流感测回路正常工作,检查相关电路连接。

    总结和推荐


    IR3556 50A Integrated PowIRstage 是一款高效、紧凑且多功能的产品,特别适合高频率、高电流和低轮廓的直流到直流转换器应用。其卓越的电流感测能力和高精度使得 IR3556 在服务器、CPU、GPU、ASIC 和 DDR 内存等应用中表现出色。建议在需要高效、稳定电源解决方案的设计中采用 IR3556。
    推荐:IR3556 作为高性能的直流到直流转换器解决方案,强烈推荐用于需要高效、紧凑设计的应用场合。

IR3556MTRPBF参数

参数
拓扑 -
驱动数量 -
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

IR3556MTRPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IR3556MTRPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IR3556MTRPBF IR3556MTRPBF数据手册

IR3556MTRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 12.882
100+ ¥ 11.8989
1000+ ¥ 10.9497
库存: 12995
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 128.82
