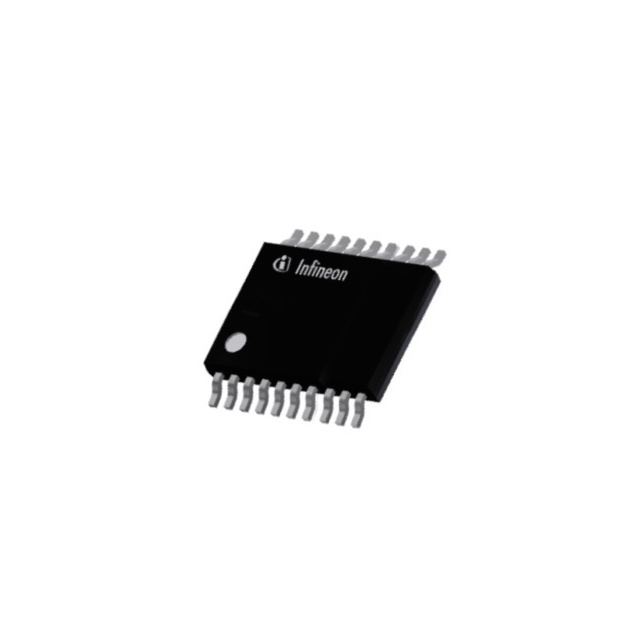

BTS72004EPAXUMA1

产品分类: 其他驱动器
产品描述: 高侧开关电源芯片, 四通道, 28 V电源, 4输出, 14引脚
供应商型号: BTS72004EPAXUMA1
供应商: 国内现货
标准整包数: 3000
INFINEON TECHNOLOGIES 其他驱动器 BTS72004EPAXUMA1

BTS72004EPAXUMA1概述

    BTS7200-4EPA: A Comprehensive Technical Overview

    1. 产品简介


    BTS7200-4EPA 是一款集成智能高侧电源开关,适用于多种负载类型,如电阻性、电感性和电容性负载。它替代了传统的电磁继电器、保险丝和分立电路,具备驱动高达1A电流的能力(包括继电器)以及处理高压涌入电流的能力,例如用于卤素灯或类似电子负载(如LED模块)。此外,该产品符合RoHS标准,属于环保型产品。

    2. 技术参数


    基本特性
    - 工作电压范围:3.1 V 至 28 V
    - 最大电流:1 A
    - 最大输出电压限值:28 V
    - 过流保护:通过智能重启控制实现
    - 温度范围:-40 °C 至 +150 °C
    电气特性
    - 高侧开关诊断和嵌入式保护
    - 支持逆向电流条件下的导通能力(逆向导通)
    - 低功耗:睡眠模式下电流消耗为1 µA
    保护特性
    - 绝对温度限制和动态温度限制,带控制重启
    - 过压保护(外部组件)
    - 欠压关闭
    - 短路到接地和电池的保护
    诊断特性
    - 负载电流比例诊断
    - 开路状态诊断(ON和OFF状态)
    典型应用参数
    - 开启电压(VS(OP)):4.1 V
    - 关闭电压(VS(UV)):3.1 V
    - 输出端最大电流:10 mA
    - 导通电阻(TJ=150 °C):120 mΩ
    - 典型负载电流(TA=85 °C):1 A

    3. 产品特点和优势


    BTS7200-4EPA 提供多种强大的保护和诊断功能,使其在应用中具有显著的优势。以下是其独特的功能和优势:
    - 智能重启控制:在过流和过温情况下自动重启,确保系统的稳定性和可靠性。
    - 高集成度:集成了所有必要的保护功能,简化了设计并减少了外部组件。
    - 高可靠性:通过AEC-Q100 Grade 1认证,适合汽车应用。
    - 低功耗:在睡眠模式下仅消耗1 µA电流,符合节能要求。
    - 宽工作温度范围:支持-40 °C 至 +150 °C的工作环境,适用于极端条件。

    4. 应用案例和使用建议


    应用案例
    - 汽车电子系统:BTS7200-4EPA可用于各种汽车电子系统,如发动机管理系统、车身控制系统等。
    - 工业自动化设备:适用于需要高可靠性的工业自动化设备,如伺服电机控制器、机器人控制系统等。
    使用建议
    - 在安装时应注意布线设计,确保能够承受最大电流。
    - 使用过程中应定期进行诊断以确保系统正常运行。
    - 在复杂环境中建议采用额外的保护措施以增强系统的稳定性。

    5. 兼容性和支持


    - 兼容性:BTS7200-4EPA与多数微控制器兼容,其逻辑输入电路支持3.3V和5V信号。
    - 支持与维护:提供详尽的技术文档和支持服务,确保用户能够快速上手并解决问题。

    6. 常见问题与解决方案


    问题一:过流保护启动后设备无法重新启动。
    - 解决方案:检查负载是否异常,并确保未超出最大电流限制。如果仍然无法解决,请联系技术支持。
    问题二:设备在低温环境下无法正常工作。
    - 解决方案:检查供电电压是否满足最低要求,并确保设备处于正确的操作范围内。必要时可以增加外部加热装置。
    问题三:设备在高温环境下温度保护启动。
    - 解决方案:降低负载电流以减少发热,并确保设备周围有足够的散热空间。如果问题持续存在,建议联系技术支持。

    7. 总结和推荐


    综合评估
    BTS7200-4EPA 集成了多种先进的保护和诊断功能,适用于各种严苛的应用环境。它的高集成度、宽工作温度范围和低功耗等特点使其在市场上具有显著的竞争优势。因此,我们强烈推荐使用这款产品,特别是在汽车电子和工业自动化等领域。

BTS72004EPAXUMA1参数

参数
拓扑 高侧
驱动数量 -
通用封装 TSDSO-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BTS72004EPAXUMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

BTS72004EPAXUMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES BTS72004EPAXUMA1 BTS72004EPAXUMA1数据手册

BTS72004EPAXUMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 5.76
6000+ ¥ 5.664
9000+ ¥ 5.52
15000+ ¥ 5.424
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 17280
