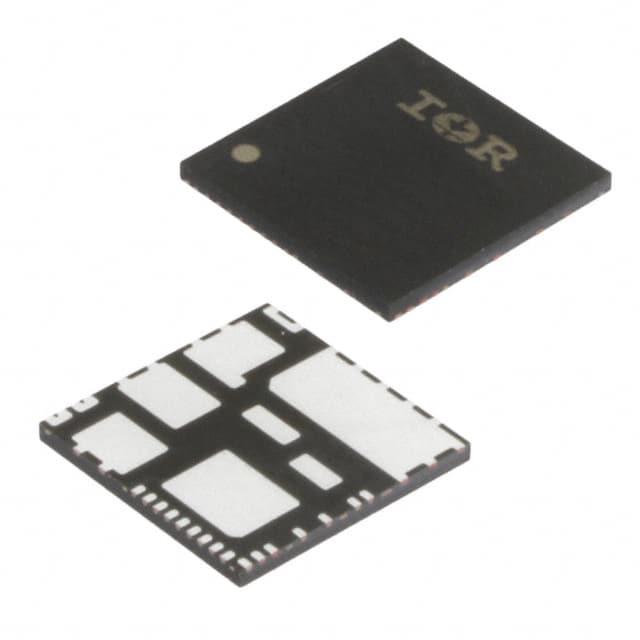

IRSM836-015MA

产品分类: 其他驱动器
产品描述: 半桥(3) PQFN-36 贴片安装 12mm*12mm*900μm
供应商型号: CY-IRSM836-015MA
供应商:
标准整包数: 1
INFINEON TECHNOLOGIES 其他驱动器 IRSM836-015MA

IRSM836-015MA概述

    IRSM836-015MA:1A、500V 集成功率模块

    产品简介


    IRSM836-015MA是一款专为小型家用电器电机驱动应用设计的1A、500V集成功率模块(IPM),典型应用场景包括节能风扇和泵。IR公司的这项技术为紧凑型、高性能的交流电机驱动提供了解决方案。这款先进的IPM结合了IR公司的低RDS(on)沟槽MOSFET技术和行业标杆的三相高压坚固驱动器,封装在小巧的PQFN(12x12mm)封装中。由于其紧凑的尺寸,它非常适合空间受限的应用场合。

    技术参数


    - 电流: 1A
    - 电压: 500V
    - 隔离电压: 最小1500VRMS
    - 输出电流:
    - 持续电流(@T=25°C): 1A
    - 脉冲电流: 7A
    - 最大功耗: 每个MOSFET最大11W(@TC=25°C)
    - 工作温度范围: -40°C 至 150°C
    - 存储温度范围: -40°C 至 150°C
    - 热阻:
    - 结到外壳顶部: 28.9°C/W
    - 结到底部: 3.8°C/W

    产品特点和优势


    - 集成栅极驱动和自举功能
    - 开路源流电流传感
    - 过流保护关闭引脚
    - 低RDS(on)沟槽FREDFET
    - 所有通道的欠压锁定功能
    - 所有通道的匹配传播延迟
    - 优化的dV/dt,用于损耗和EMI之间的权衡

    应用案例和使用建议


    IRSM836-015MA适用于多种小型家用电器电机驱动,如风扇和水泵。为了确保最佳性能,电源和控制信号需要按照规范连接,例如,电解电容应该尽可能靠近模块的正负极管脚安装,以减少振铃和电磁干扰问题。
    对于特定应用条件下的电流能力,如图所示,在指定条件下可以获得最大电流。通过使用两相调制可以降低开关损耗,从而在更高的相电流下运行模块。

    兼容性和支持


    - 兼容性: IRSM836-015MA与多种控制系统兼容,可通过调整电源电压、输入信号和外部电路实现。
    - 支持: 制造商提供了详尽的技术文档和支持服务,包括参考设计和故障诊断指南。

    常见问题与解决方案


    - 问题1: 产品在启动时发生故障。
    - 解决方案: 检查电源电压是否在规定的范围内,确认输入信号正确且没有噪声干扰。

    - 问题2: 模块过热。
    - 解决方案: 确认散热片安装正确,检查系统是否有足够的通风空间。必要时增加散热器或者改变散热方式。

    总结和推荐


    总体而言,IRSM836-015MA是一个高性能的集成功率模块,适用于各类家用电器的电机驱动。其紧凑的设计、高可靠性及优秀的性能使其在市场上具备强大的竞争力。尽管该模块不需要散热器即可在正常操作条件下工作,但合理的散热措施仍能进一步提升其稳定性和使用寿命。强烈推荐该产品用于需要高效、可靠的电机驱动解决方案的场合。

IRSM836-015MA参数

参数
驱动数量 -
拓扑 半桥(3)
长*宽*高 12mm*12mm*900μm
通用封装 PQFN-36
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

IRSM836-015MA厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRSM836-015MA数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IRSM836-015MA IRSM836-015MA数据手册

IRSM836-015MA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.1217 ¥ 34.2279
50+ $ 3.944 ¥ 33.6274
100+ $ 3.873 ¥ 33.3271
300+ $ 3.8374 ¥ 33.0269
500+ $ 3.8019 ¥ 32.7266
1000+ $ 3.6953 ¥ 31.2254
5000+ $ 3.6953 ¥ 31.2254
库存: 7230
起订量: 30 增量: 1
交货地:
最小起订量为:25
合计: ¥ 855.69
直接购买
加入购物车
