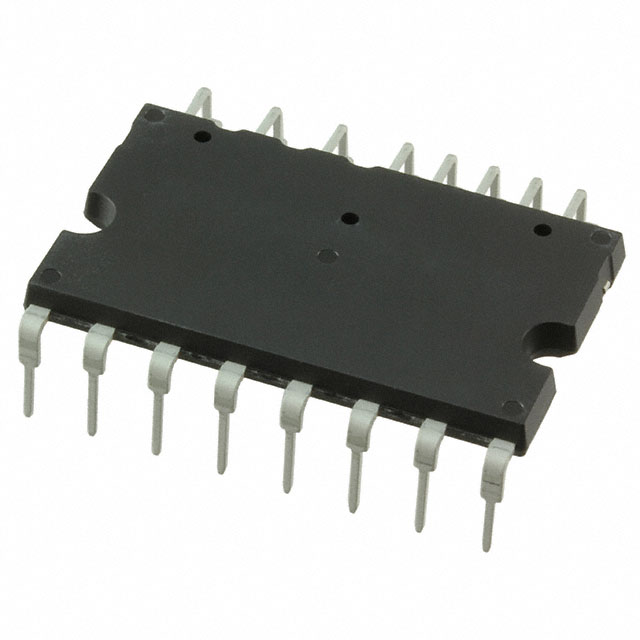

IFCM30U65GDXKMA1

产品分类: 其他驱动器
产品描述: IPM IGBT 650V 80A 24-Pin MDIP Tube
供应商型号: CY-IFCM30U65GDXKMA1
供应商: Avnet
标准整包数: 1
INFINEON TECHNOLOGIES 其他驱动器 IFCM30U65GDXKMA1

IFCM30U65GDXKMA1概述

    # 电子元器件技术手册解析:IFCM30U65GD控制集成功率系统

    1. 产品简介


    基本信息
    IFCM30U65GD是Infineon公司推出的控制集成功率系统(CIPOS™),属于双列直插式智能功率模块(DIP-IPM)。它集成了三相交错式功率因数校正(PFC)功能,具有650V耐压和30A额定电流。CIPOS™系列的核心优势在于其卓越的性能、紧凑的设计以及强大的保护机制。
    主要功能
    - 三相交错式PFC:优化输入功率因数,提高系统效率。
    - 双列直插封装:易于安装且节省PCB空间。
    - TRENCHSTOP™ 5技术:结合快速开关发射极控二极管,提供高效的电能转换。
    - 过流保护:当检测到过流时,所有输出驱动器均会关闭。
    - 温度监测:内置热敏电阻,方便监控模块温度。
    应用领域
    IFCM30U65GD广泛应用于工业电源、服务器电源、新能源汽车充电桩及光伏逆变器等领域。

    2. 技术参数


    模块参数
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 存储温度范围 | -40 125 | ℃ |
    | 隔离测试电压 2000 | V |
    | 工作结温范围 | -40 150 | ℃ |
    功率部分
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | P-N端直流输出电压 450 | V |
    | P-N端峰值直流输出电压 500 | V |
    | IGBT击穿电压 650 | V |
    | IGBT最大峰值输入电流 80 | A |
    | 单个IGBT功耗 60.4 | W |
    控制部分
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 控制供电电压 | 13.5 | 15 | 16.5 | V |
    | 输入滤波时间(ITRIP) 530 ns |
    | 关断传播延迟时间 700 ns |
    | 输出关断延迟时间 115 ns |
    | IGBT导通能量 705 µJ |

    3. 产品特点和优势


    IFCM30U65GD具有以下显著特点:
    - 高集成度:模块化设计减少了外部元件数量,简化了电路设计。
    - 高可靠性:具备过流保护、欠压锁定和温度监测功能,确保系统运行稳定。
    - 高性能:采用TRENCHSTOP™ 5技术和SOI门驱动器,实现高效开关和低功耗。
    - 易用性:Pin脚配置明确,便于工程师进行快速开发。
    这些特点使其在市场上具备较强的竞争力,尤其适用于需要高效、可靠功率转换的场景。

    4. 应用案例和使用建议


    应用案例
    - 数据中心电源:为服务器提供稳定的电力供应。
    - 新能源汽车充电站:快速稳定的PFC模块提高了充电效率。
    - 光伏逆变器:提升能量转换效率并减少损耗。
    使用建议
    1. 输入信号过滤:通过RC滤波器(如100Ω、1nF)降低输入噪声干扰。
    2. 过流保护:合理布置ITRIP滤波电路,避免误触发。
    3. 接地设计:确保地平面单一连接点以减少寄生电感。

    5. 兼容性和支持


    IFCM30U65GD支持多种外围设备,其VSS和VDD引脚可用于与微控制器或其他数字信号处理器接口。Infineon提供详尽的技术文档和支持服务,帮助用户快速完成产品部署。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过流保护频繁触发 | 检查输入滤波电路是否符合规范 |
    | 模块发热严重 | 确保良好的散热设计和环境温度控制 |
    | 输出电压不稳定 | 校准模块基准电压及相关电路参数 |

    7. 总结和推荐


    综合评估
    IFCM30U65GD以其高集成度、可靠性和性能优势成为工业和消费类电子领域的理想选择。其完善的保护机制和易用性进一步增强了用户体验。
    推荐结论
    强烈推荐IFCM30U65GD用于需要高效率和高可靠性的功率转换应用中。对于追求优化系统成本和尺寸的工程师而言,这款模块无疑是一个绝佳的选择。

IFCM30U65GDXKMA1参数

参数
驱动数量 -
拓扑 -
通用封装 MDIP-24
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
