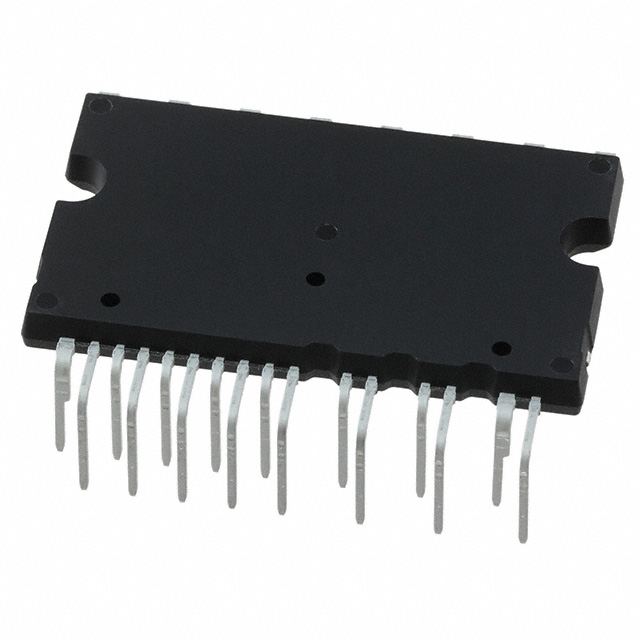

IGCM15F60GAXKMA1

产品分类: 其他驱动器
产品描述: 英飞凌 交流电压、电容器、连通性、直流电压、二极管、电阻器智能电源模块, 半桥输出, 最大输出15A, DIP封装
供应商型号: 2762332
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 其他驱动器 IGCM15F60GAXKMA1

IGCM15F60GAXKMA1概述

    CIPOS™ Mini IGCM15F60GA 技术手册解析

    产品简介


    CIPOS™ Mini IGCM15F60GA 是一种用于控制三相电机的功率模块,专为变频驱动系统设计。该模块集成了多种电源和控制组件,以提高系统的可靠性和优化PCB尺寸及成本。它特别适用于需要良好热传导、电气隔离以及较低电磁干扰(EMI)和过载保护的应用场合。典型应用包括家用电器和低功率电机驱动系统。

    技术参数


    - 封装类型:全隔离双列模压封装,符合RoHS标准。
    - 逆变器部分:
    - 反向导通IGBT。
    - 稳定的SOI栅极驱动技术,可承受瞬态和负电压。
    - 支持信号传输的最大负电压为-11V(VBS=15V时)。
    - 集成的自举功能。
    - 过流关断。
    - 内置NTC热敏电阻用于温度监测。
    - 所有通道具有欠压锁定功能。
    - 低侧发射极引脚可用于相电流监测(开路发射极)。
    - 防止交叉导通,所有六个开关在保护期间全部关闭。
    - 控制部分:
    - 输入逻辑阈值保证了LSTTL和CMOS兼容性(最低3.3V)。
    - 内部提供的约5kΩ下拉电阻用于启动时的预偏置输入。
    - 内置滤波器和施密特触发器提供噪声抑制。
    - 输入脉宽过滤时间(tFIL,IN)通常为380ns。
    - 输入脉冲宽度小于1μs不推荐。
    - 热特性:
    - 结到外壳的热阻(RthJC)为4.31K/W。
    - 操作条件:
    - DC链路供电电压(P-N):0至400V。
    - 低侧供电电压VDD:14.0至18.5V。
    - 高侧浮动供电电压(VB相对于VS):13.5至18.5V。
    - 逻辑输入电压(LIN, HIN, ITRIP):0至5V。
    - 外部死区时间(DT):1.5至无限制μs。

    产品特点和优势


    - 集成度高:集成IGBT和优化的SOI栅极驱动技术,简化了设计和组装过程。
    - 可靠的保护机制:内置的过流关断和欠压锁定功能,确保系统的安全性。
    - 优异的热管理:热阻RthJC为4.31K/W,确保良好的热传导。
    - 出色的EMI性能:独特的设计减少了电磁干扰,适合对电磁干扰敏感的应用。
    - 易于监控:内置的NTC热敏电阻提供温度监测功能,方便进行实时监控和故障诊断。

    应用案例和使用建议


    典型应用场景:主要用于家用电器和低功率电机驱动系统,如洗衣机、空调、风扇等。例如,在家用电器中,可以用于控制洗衣机的电动机,以实现精确的速度控制和能耗优化。
    使用建议:
    - 电流监测:保持连接到VSS的低侧发射极引脚尽可能短,以避免不必要的感应电压降。
    - 滤波器配置:确保输入脉宽过滤时间tFIL,IN设置正确,防止误报过流事件。
    - 温控:定期检查NTC热敏电阻,确保温度监测正常工作,避免过热引发的故障。

    兼容性和支持


    - 兼容性:该模块与其他标准逆变器电路兼容,可以直接替换传统IGBT模块,无需修改电路设计。
    - 支持:制造商提供详细的技术文档和在线技术支持,帮助用户解决安装和调试过程中遇到的问题。

    常见问题与解决方案


    - 问题:过流关断导致系统频繁重启。
    - 解决方案:检查负载是否过载,调整电流反馈阈值,或者增加外部冷却装置降低工作温度。
    - 问题:VFO故障输出频繁跳变。
    - 解决方案:确认所有连接稳固,确保电源电压稳定,且滤波器设置适当。
    - 问题:启动时出现欠压锁定。
    - 解决方案:检查电源输入是否达到最低要求,确保电源线和接头没有损坏。

    总结和推荐


    CIPOS™ Mini IGCM15F60GA是一款高性能、高可靠性的逆变器模块,适用于各种电机驱动系统。它的高集成度、稳定的保护机制和优异的热管理使其在市场上具有很强的竞争力。我们强烈推荐在电机驱动系统中使用此模块,特别是在对电磁干扰敏感的应用中。通过遵循上述建议,用户可以充分利用其潜力,确保系统的高效运行和长期可靠性。

IGCM15F60GAXKMA1参数

参数
拓扑 半桥
驱动数量 -
长*宽*高 36mm*21mm*5.1mm
通用封装 MDIP-24
安装方式 通孔安装
零件状态 在售
包装方式 管装

IGCM15F60GAXKMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IGCM15F60GAXKMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IGCM15F60GAXKMA1 IGCM15F60GAXKMA1数据手册

IGCM15F60GAXKMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 59.8882
5+ ¥ 59.8882
10+ ¥ 53.6598
50+ ¥ 52.7016
100+ ¥ 51.7434
250+ ¥ 51.7434
库存: 245
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 59.88
