IRAM136-1061A2

产品分类: 其他驱动器
产品描述: High Reliability Intelligent Power Modules IC
供应商型号: IRAM136-1061A2
供应商: 国内现货
标准整包数: 1

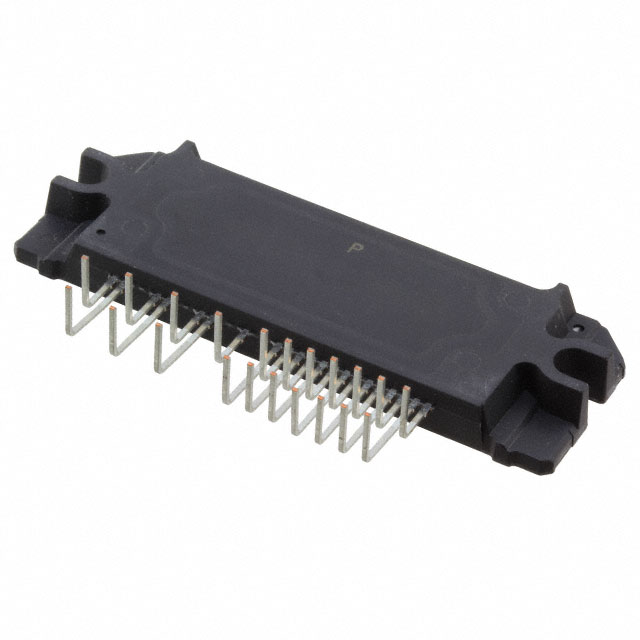

INFINEON TECHNOLOGIES 其他驱动器 IRAM136-1061A2

IRAM136-1061A2概述

    # IRAM136-1061A 集成电源混合集成电路技术手册

    产品简介


    IRAM136-1061A 是由 International Rectifier(现为 Infineon Technologies 的一部分)开发的一款高性能集成电源混合集成电路,主要应用于洗衣机和冰箱压缩机驱动器等家电电机驱动场景。这款产品通过将低导通电压(VCE(on))沟槽 IGBT 技术与行业标杆的三相高压高频率驱动器结合在一个完全隔离的热增强封装中,提供了极紧凑且高性能的交流电机驱动解决方案,极大地简化了设计过程。
    产品类型
    - 集成电源混合集成电路(Integrated Power Hybrid IC)
    主要功能
    - 提供 10~12A 和 600V 的驱动能力。
    - 内置温度监测和过流保护功能。
    - 具有短路额定 IGBT 和欠压锁定功能,确保系统的安全性与可靠性。
    应用领域
    - 家电电机驱动,如洗衣机和冰箱压缩机。

    技术参数


    以下列出了 IRAM136-1061A 的关键技术和性能参数:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 堵塞电压(VCES/VRRM) | 600 V |
    | 正极母线输入电压(V+) | 13.5 | 15 | 16.5 | V |
    | 高温下最大相电流(TC=100°C)| 5 6 | A |
    | 最大开关损耗(ETOT) | 305 490 | μJ |
    | 绝缘电压(VISO) | 2000 VRMS |
    | 工作温度范围(TJ) | -20 | +100 | +150 | °C |
    其他特性还包括:
    - 具有集成的门驱动器和自举二极管。
    - 温度监测及过流保护功能。
    - 支持 3.3V 输入逻辑。
    - 逆变器功率范围:0.25~0.75kW / 85~253Vac。
    - 符合 RoHS 标准,并已通过 UL 认证。

    产品特点和优势


    独特功能
    1. 高集成度:集成了高压驱动器、自举二极管和温度传感器。
    2. 保护机制完善:提供欠压锁定、过流保护和温度监测功能。
    3. 卓越的热管理:采用全转移模塑结构(CTI > 600),有效减小电路板空间并解决散热问题。
    市场竞争力
    - 出色的性价比,适合大规模生产。
    - 紧凑的设计使其适用于各种紧凑型家电设备。
    - 高可靠性和稳定性,尤其适合需要长时间运行的应用场景。

    应用案例和使用建议


    应用案例
    1. 洗衣机驱动:IRAM136-1061A 可用于驱动洗衣机主电机,实现高效节能的洗涤操作。
    2. 冰箱压缩机:作为冰箱压缩机的高效驱动模块,显著提升能效比。
    使用建议
    - 布局优化:建议电解电容器尽可能靠近模块的母线端子以减少寄生效应。
    - 滤波电容选择:根据不同的开关频率,选择合适的自举电容值(推荐值参见图 11)。
    - 故障恢复:在故障发生后等待约 2 毫秒才能重置故障信号,以确保系统稳定运行。

    兼容性和支持


    兼容性
    - IRAM136-1061A 兼容多种控制芯片和外围电路,广泛适配于不同类型的家电控制系统。
    - 其热增强封装设计使其能够轻松适应现有的散热解决方案。
    支持与维护
    - 官方提供详尽的技术文档和设计指南,例如 AN-1044 和 AN-1049。
    - 如需技术支持或售后服务,请联系当地 Infineon 销售代表。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否符合要求。 |
    | 过热报警频繁触发 | 优化散热设计或降低负载功率。 |
    | 故障指示灯持续亮起 | 确认是否已清除过流条件并重启设备。 |

    总结和推荐


    综合评估
    IRAM136-1061A 集成了多项先进的技术和保护措施,是一款专为家电电机驱动设计的高性能集成电路。其紧凑的设计、完善的保护机制以及出色的性能使其在市场上具有很强的竞争力。
    推荐意见
    - 推荐使用:非常适合洗衣机和冰箱压缩机等对可靠性要求高的家电应用。
    - 注意事项:在实际应用中,需严格按照手册中的推荐值进行电路设计,避免因不当操作导致故障。
    如需进一步了解或获取样片,请访问 Infineon 官网或联系当地销售代表。
    IR WORLD HEADQUARTERS: 233 Kansas St., El Segundo, California 90245, USA
    Tel: (310) 252-7105
    Fax: (310) 252-7903
    [www.irf.com](http://www.irf.com)

IRAM136-1061A2参数

参数
拓扑 -
驱动数量 -
通用封装 SIP-29
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 管装

IRAM136-1061A2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRAM136-1061A2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他驱动器 INFINEON TECHNOLOGIES IRAM136-1061A2 IRAM136-1061A2数据手册

IRAM136-1061A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 70.625
1000+ ¥ 66.67
5000+ ¥ 64.975
10000+ ¥ 63.845
库存: 283
起订量: 10 增量: 80
交货地:
最小起订量为:10
合计: ¥ 706.25
