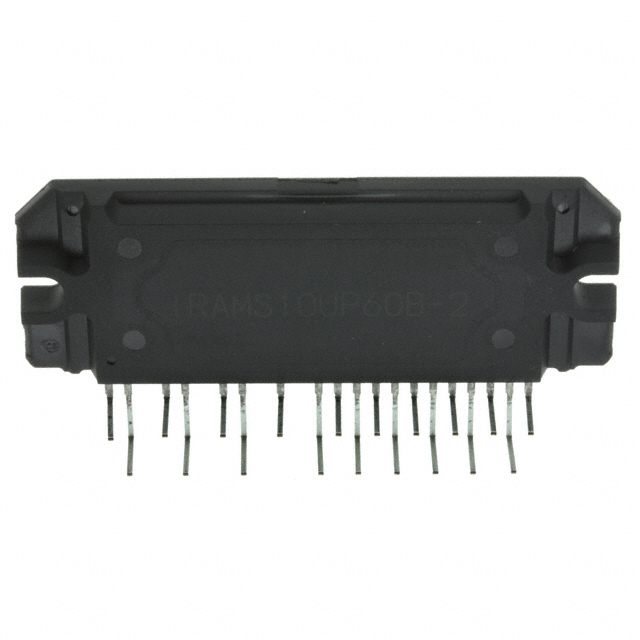

IRAMS10UP60B-2

产品分类: 其他驱动器
产品描述: High Reliability Intelligent Power Modules IC
供应商型号: IRAMS10UP60B-2-ND
供应商: Digi-Key
标准整包数: 80
INFINEON TECHNOLOGIES 其他驱动器 IRAMS10UP60B-2

IRAMS10UP60B-2概述

    IRAMS10UP60B 技术手册

    产品简介


    IRAMS10UP60B 是由国际整流器公司(International Rectifier)开发的一款集成式功率模块,专为家电电机控制应用设计,如洗衣机和冰箱等。该产品采用Plug N Drive技术,提供极紧凑、高性能的交流电机驱动解决方案,适用于非常简单的电路设计。该模块集成了内部分流电阻,易于实现电流反馈及过流保护,从而确保精准安全的操作。内置温度监控和过流保护,结合短路额定IGBT和内置欠压锁定功能,提供高水平的保护和故障安全操作。集成的自举二极管用于高侧驱动部分,并且仅需要单极电源来驱动内部电路,进一步简化了模块的利用,带来成本降低的优势。

    技术参数


    - 最大额定值
    - 集电极-发射极断态电压:600V
    - 正向端子输入电压:450V
    - 稳态相电流(TC=25°C):10A
    - 稳态相电流(TC=100°C):5A
    - 脉冲相电流:15A
    - PWM载波频率:20kHz
    - 每个IGBT的功率耗散(TC=25°C):27W
    - 绝缘电压:2000VRMS/1min
    - 工作结温范围(IGBT和二极管):-40°C至+150°C
    - 工作结温范围(驱动IC):-40°C至+150°C
    - 安装扭矩范围(M3螺丝):0.5至1.0Nm
    - 绝对最大额定值
    - 自举二极管峰值正向电流:4.5A
    - 自举电阻峰值功率(单脉冲):80W
    - 高侧浮动电源偏置电压:-0.3V至VB1,2,3+0.3V
    - 低侧和逻辑固定供电电压:-0.3V至20V
    - 输入电压:LIN, HIN, EN, ITrip: -0.3V至较低的(VSS+15V)或VCC+0.3V
    - 电气特性
    - 网桥钳位二极管导通电压(IC=5A, TJ=150°C):1.80V至2.35V
    - 自举二极管正向电压降(IC=5A, VCC=15V, TJ=150°C):1.30V至1.70V
    - 自举电阻值:2Ω
    - 过流保护阈值(正向流动):13.1A至16.4A
    - 零门极电压漏电流(ICES):µA级
    - 集电极-发射极饱和电压(IC=5A, V+=400V, VGE=15V):0.65V至0.75V
    - 逆向恢复能量(IC=5A, V+=400V, VGE=15V):30µJ至40µJ

    产品特点和优势


    - 集成内部分流电阻:提供精确的电流反馈和过流保护。
    - 集成门驱动器和自举二极管:简化驱动电路,提高系统可靠性。
    - 温度监控:提供内置温度监控,确保安全操作。
    - 完全隔离的封装:避免噪声干扰,提高信号完整性。
    - 低VCE(on)非穿通IGBT技术:降低功耗,提高效率。
    - 欠压锁定功能:为所有通道提供欠压保护,确保稳定运行。
    - 匹配传播延迟:保证所有通道的时间同步。
    - 施密特触发输入逻辑:防止虚假触发,增强稳定性。
    - 降低dI/dt门极驱动:改善噪声免疫力。
    - 宽泛的工作范围:适用于0.4至0.75kW的电机功率,85至253Vac的输入电压。

    应用案例和使用建议


    IRAMS10UP60B 适用于家电电机控制领域,如洗衣机和冰箱。通过集成设计,该模块能够显著减少设计复杂度,提高系统可靠性。使用时应注意以下几点:
    - 电容位置:电解电容器应尽可能靠近模块母线端子,以减少振铃效应和电磁干扰。高频陶瓷电容器也应靠近模块引脚放置。
    - 自举电容选择:根据切换频率选择适当的自举电容,确保内部电阻与VCC之间的功率耗散。
    - 电流感测信号:从引脚22和引脚23获取电流感测信号时,注意避免反向电流通过引脚22影响测量准确性。
    - 故障管理:故障期间必须禁用PWM生成器,以确保系统的关闭,并在恢复正常运行前清除过流条件。

    兼容性和支持


    IRAMS10UP60B 与UL认证相关,符合RoHS标准。该产品与其他设备和元器件的兼容性良好,具体兼容性细节请参阅制造商提供的支持文档。国际整流器公司提供了详尽的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:设备无法正常启动
    - 解决方案:检查VCC和VBS电源电压是否在正常范围内,确保电源稳定。
    - 问题2:输出电流不正确
    - 解决方案:确认自举电容的值是否合适,适当调整以优化系统性能。
    - 问题3:设备过热
    - 解决方案:检查散热装置是否安装得当,确保散热路径畅通无阻。

    总结和推荐


    IRAMS10UP60B 集成式功率模块凭借其先进的技术和高度集成的设计,在家电电机控制领域表现出色。其具备的多项保护机制、高可靠性和易用性使其成为同类产品中的佼佼者。对于寻求高效、可靠解决方案的应用场合,强烈推荐使用 IRAMS10UP60B。
    请注意,本文档包含来自IRAMS10UP60B技术手册的内容摘要和分析,旨在帮助用户更好地理解该产品的功能和技术特点。更多详细信息请参考完整的技术手册。

IRAMS10UP60B-2参数

参数
拓扑 -
驱动数量 -
长*宽*高 62mm*5mm*22.3mm
通用封装 SIP-23
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装
