65_N-75-0-11/133_NE

厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频接头, N接口, 75Ω阻抗, 平均额定功率1W, 公插
供应商型号: 65_N-75-0-11/133_NE
供应商: 国内现货
标准整包数: 1

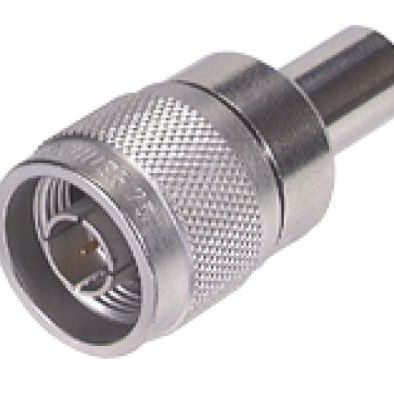

HUBER+SUHNER 矩形连接器 - 针座 - 公插针 65_N-75-0-11/133_NE

65_N-75-0-11/133_NE概述


    产品简介


    65N-75-0-11/133NE RF终止器
    65N-75-0-11/133NE是一款标准型低功耗射频(RF)终止器,广泛应用于各种高频电路中,确保信号传输过程中的阻抗匹配和稳定性。此产品由HUBER+SUHNER公司设计生产,具备出色的电气特性和机械稳定性,适用于通信系统、测试设备及雷达系统等多种应用场景。

    技术参数


    | 类别 | 参数 | 描述 |
    |
    | 电气数据 | 阻抗 | 75 Ω |
    频率范围 | 0至1.3 GHz(DC至1 GHz, 1至1.3 GHz) |
    最大电压驻波比(VSWR) | DC至1 GHz:1.05;1至1.3 GHz:1.08 |
    平均功率 | 1瓦特(最高环境温度为30°C),线性降额至0瓦特(环境温度130°C) |
    峰值功率 | 1500瓦特 |
    | 机械数据 | 重量 | 0.044 kg |
    | 环境数据 | 工作温度 | -40°C 至 130°C |
    RoHS合规 | 符合2011/65/EU标准 |
    | 材料数据 | 中心触点材料 | 黄铜,镀金(镍底层) |
    外部接触材料 | 黄铜,SUCOPLATE镀层 |
    主体材料 | 黄铜,SUCOPLATE镀层 |
    绝缘材料 | PFA / PTFE |
    耦合螺母材料 | 黄铜,SUCOPLATE镀层 |
    | 订购信息 | 单包装 | 65N-75-0-11/133NE |

    产品特点和优势


    - 高性能阻抗匹配:提供75 Ω的标准阻抗,保证了信号传输的稳定性和可靠性。
    - 宽频率范围:能够在0到1.3 GHz的范围内工作,特别适用于高频电路。
    - 高功率处理能力:峰值功率可达1500瓦特,平均功率可达1瓦特,适合高功率应用。
    - 优异的环境适应性:可在-40°C至130°C的工作温度范围内稳定运行,符合RoHS标准。
    - 优质的材料和加工工艺:使用黄铜和PFA/PTFE材料,结合SUCOPLATE镀层,确保长期使用的可靠性和耐久性。

    应用案例和使用建议


    应用案例:
    - 通信系统:用于基站和收发器之间的阻抗匹配,提高信号传输质量和稳定性。
    - 测试设备:用于测试设备的校准和标定,确保测量结果的准确性。
    - 雷达系统:作为发射端和接收端之间的匹配元件,减少反射损耗。
    使用建议:
    - 安装环境:确保安装位置的温度和湿度在规定范围内,避免高温和高湿环境。
    - 连接方式:建议采用标准N型插头(公头)进行连接,确保良好的电连接性能。
    - 定期检查:建议定期检查连接部位和接口的磨损情况,及时更换损坏部件以保持最佳性能。

    兼容性和支持


    兼容性:此RF终止器符合IEC 60169-16、MIL-STD-348A/304和CECC 22210等国际标准,可与多种设备和系统兼容。
    支持和维护:HUBER+SUHNER公司提供全面的技术支持和服务,确保用户能够获得及时的技术咨询和售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号传输不稳定 | 检查连接处是否松动或损坏,确保良好的物理接触。 |
    | 功率处理不足 | 确保周围环境温度在规定范围内,避免过热导致性能下降。 |
    | 无法达到预期频率范围 | 检查是否正确连接并校准设备,确保阻抗匹配良好。 |

    总结和推荐


    总结:65N-75-0-11/133NE RF终止器是一款集高性能和多功能于一体的优质产品,具有出色的电气特性和机械稳定性。其在多种高频应用场合中的卓越表现使其成为业界首选之一。
    推荐:强烈推荐在通信系统、测试设备和雷达系统等应用中使用此产品。由于其广泛的适用性和强大的性能,这款RF终止器无疑将是您理想的合作伙伴。

65_N-75-0-11/133_NE参数

参数
类型 Male Pin,Plug
额定电流 -
排数 -
防护等级 -
颜色 -
触头镀层厚度 - 配接 -
间距-配接 -
触头镀层 - 配接 -
针脚数 -
长*宽*高 43.3mm(长度)
安装方式 自由悬挂
包装方式 散装

65_N-75-0-11/133_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

65_N-75-0-11/133_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 矩形连接器 - 针座 - 公插针 HUBER+SUHNER 65_N-75-0-11/133_NE 65_N-75-0-11/133_NE数据手册

65_N-75-0-11/133_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
