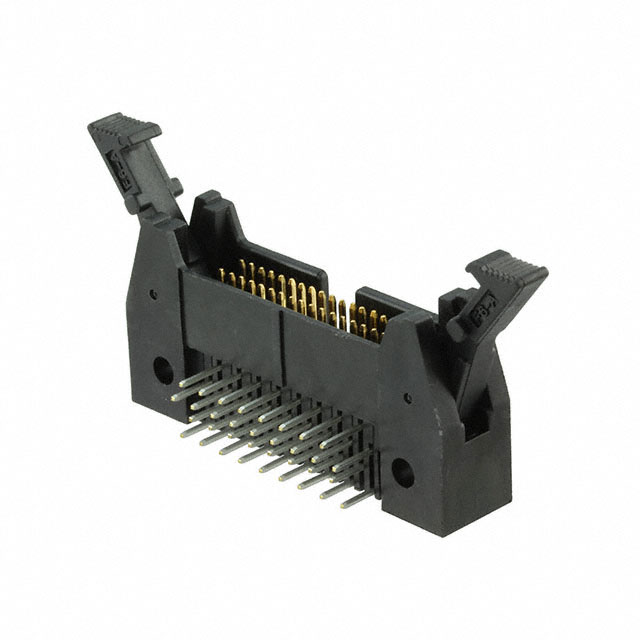

HIF6-34PA-1.27DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock/Eject Hooks 1.27mm 2 34pin 500mA 203nm 金 黑色 通孔安装 29.84mm(长度)*8.5mm(高度)
供应商型号: H123936-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF6-34PA-1.27DS(71)

HIF6-34PA-1.27DS(71)概述

    HIF6 系列 1.27mm 芯片连接器技术手册

    1. 产品简介


    HIF6系列1.27mm芯间距两件式连接器(Board-to-Board)是一种高可靠性的电缆连接器,适用于多种电子设备的内部互连。该连接器具有两种连接方式:板到板连接和绝缘位移连接。它们广泛应用于计算机、通信设备、工业控制设备等领域,提供稳定的数据传输和电源连接解决方案。

    2. 技术参数


    以下是HIF6系列连接器的主要技术参数:
    - 额定电流: 0.5A
    - 额定电压: 125V AC 或 250V DC
    - 操作温度范围: -55°C 至 +85°C
    - 存储温度范围: -10°C 至 +60°C
    - 操作湿度范围: 40% 至 80%
    - 存储湿度范围: 40% 至 70%
    - 绝缘电阻: 最小1000MΩ
    - 耐电压: 250V DC,300V AC/1分钟
    - 接触电阻: 最大30mΩ
    - 振动测试: 频率10至55Hz,单振幅0.75mm,三个方向各2小时
    - 温湿度循环测试: 温度40°C,湿度90%至95%,96小时
    - 振动试验: 500个周期
    - 焊接耐热试验: 浸锡槽260°C,10秒;手工焊接360°C,5秒
    - 热冲击试验: -65°C至+125°C,5分钟

    3. 产品特点和优势


    - 连接方式多样: 提供板到板和绝缘位移两种连接方式,适应不同的安装需求。
    - 广泛应用: 由于使用1.27mm芯间距的扁平电缆,HIF6系列可以与其他多个系列组合,如HIF2E, HIF3B 和 HIF5,增加灵活性。
    - 适用电缆: 支持UL2651标准的28AWG扁平电缆,最多可包含7芯,外径为0.8至1.0mm。
    - 误插入防护: 设计了误插入防护结构,有效防止错误安装导致的损坏。
    - 材料与工艺: 绝缘体采用PBT材料,插座和针脚采用铜合金和黄铜,表面经过选择性镀金处理。

    4. 应用案例和使用建议


    应用案例:
    HIF6系列常用于数据传输和电源分配系统中。例如,在服务器机箱内,这些连接器能够实现不同电路板之间的高效连接,确保数据稳定传输和电力供应。
    使用建议:
    1. 正确选择型号: 根据所需的接点数量和安装方式选择合适的型号,确保连接器与设计匹配。
    2. 保持环境条件: 在高湿度或极端温度环境下使用时,需注意环境因素对连接器的影响。
    3. 避免过度负载: 在安装过程中避免对锁扣施加过大的压力,以防损坏。

    5. 兼容性和支持


    HIF6系列连接器与多种电子设备和系统兼容。为了确保最佳性能和可靠性,建议使用配套的安装工具和材料。厂商提供详细的技术支持文档,并在必要时提供维护服务。

    6. 常见问题与解决方案


    - 问题1: 连接器在高温下出现故障。
    - 解决方案: 检查连接器是否处于额定温度范围内,如超出范围请调整工作环境或使用散热装置。
    - 问题2: 连接不稳定。
    - 解决方案: 确认所有连接件已正确安装且没有松动。检查连接器的焊接质量。
    - 问题3: 接触电阻过高。
    - 解决方案: 检查接触表面是否有污渍或腐蚀,必要时进行清洁或更换。

    7. 总结和推荐


    HIF6系列1.27mm芯间距连接器凭借其广泛的适用性和可靠的性能,在众多应用场合中表现出色。通过细致的设计考虑和严格的质量控制,这些连接器能够满足各种严苛的工作环境要求。如果您需要一种高可靠性、兼容性强且易于安装的连接解决方案,HIF6系列将是理想的选择。强烈推荐在您的项目中使用这款连接器。

HIF6-34PA-1.27DS(71)参数

参数
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 203nm
针脚数 34pin
额定电流 500mA
防护等级 -
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
间距-配接 1.27mm
长*宽*高 29.84mm(长度)*8.5mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

HIF6-34PA-1.27DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
