MDF7-17P-2.54DS(56)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 2.54mm 1 17pin 3A 760nm 金 黑色 通孔安装
供应商型号: CSJ-ST17699492
供应商: 海外现货
标准整包数: 1

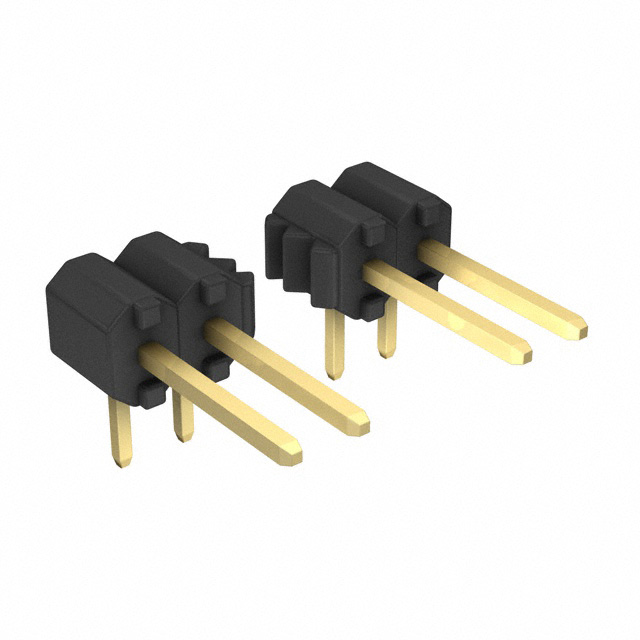

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 MDF7-17P-2.54DS(56)

MDF7-17P-2.54DS(56)概述


    产品简介


    MDF7 系列 2.54mm 间距底部进线连接器
    MDF7 系列是一款广泛应用于电子设备的板对板连接器,采用2.54mm的间距设计,提供单行和双行的版本选择。这种连接器主要用于实现电路板之间的高效电气连接,具有多种接触方式和镀层选项(锡镀层或金镀层),以满足不同的应用场景需求。

    技术参数


    - 额定电流: 3A
    - 工作温度范围: -35°C 至 +85°C
    - 存储温度范围: -10°C 至 +60°C
    - 电压额定值: 250V AC
    - 工作湿度范围: 40%至80%
    - 存储湿度范围: 40%至70%
    - 绝缘电阻: 最小1000MΩ @ 500V DC
    - 耐电压: 无电晕放电或绝缘击穿,可承受650V AC,持续1分钟
    - 接触电阻: 最大30mΩ @ 100mA
    - 单次插入/拔出力: 最小0.4N (40gf),最大4.4N (450gf)
    - 振动测试: 频率10至55Hz,振幅0.75mm,每方向2小时,不会发生10μs以上的电连续性中断
    - 稳态湿度测试: 联系电阻≤30mΩ,持续96小时
    - 温度循环测试: 联系电阻≤30mΩ,绝缘电阻≥1000MΩ,共5个周期
    - 耐用性测试: 锡镀层:30次插拔,金镀层:50次插拔
    - 耐焊接热测试: 组件无变形,流焊:260°C,10秒;手工焊接:350°C,3秒

    产品特点和优势


    MDF7 系列连接器的最大特点是其可自由设置的板对板尺寸,可以根据应用需求进行灵活调整。这使得它们适用于各种尺寸要求严格的应用场合。此外,MDF7 系列还提供了丰富的接触选项,包括单排、双排、锡镀层和金镀层等,增强了其通用性和适应性。这些连接器在高可靠性应用中尤为受欢迎,如汽车行业。

    应用案例和使用建议


    应用案例
    - 汽车工业: MDF7 系列在汽车制造中用于连接复杂的电子系统,确保信号传输的稳定性和可靠性。
    - 消费电子: 在家用电器和智能设备中,这些连接器可以保证不同电路板间的可靠连接。
    使用建议
    - 板对板尺寸设置: 在安装时,要根据具体的设计需求精确设置板对板的尺寸,确保连接器的正确安装。
    - 清洁条件: 当使用自动焊接设备时,建议使用遮蔽胶带遮盖连接器通孔,防止焊剂渗透。如果焊剂残留较多,需要及时清理,以免影响接触质量。
    - 固定措施: 由于连接器无法单独固定板对板,需要采取额外的固定措施来确保电路板的稳定性。

    兼容性和支持


    MDF7 系列的连接器能够与其他常见的电子元件和设备兼容。制造商提供了详细的技术支持和售后服务,包括样品定制和大规模生产。如果您有特殊需求或问题,可以联系 Hirose Electric 的销售代表获取帮助。

    常见问题与解决方案


    - 问题: 焊接后发现连接器出现异常的接触电阻。
    - 解决办法: 检查焊点是否有污染或未完全熔化的现象,必要时重新焊接。同时确保焊剂已被适当清除。
    - 问题: 连接器在震动条件下表现不稳定。
    - 解决办法: 确认连接器已正确安装并紧固。考虑使用金镀层连接器提高抗震动性能。
    - 问题: 连接器在高温环境下工作不稳定。
    - 解决办法: 选择合适的额定温度范围的连接器,并遵循推荐的焊接条件以确保良好的连接。

    总结和推荐


    MDF7 系列连接器凭借其高度可配置性、广泛的适应性和卓越的电气性能,成为了许多应用领域的理想选择。无论是对于需要高性能和高可靠性的工业应用还是需要经济高效的消费电子产品,MDF7 系列都表现出色。总的来说,强烈推荐使用 MDF7 系列连接器,尤其是在对尺寸和电气性能有严格要求的应用中。

MDF7-17P-2.54DS(56)参数

参数
触头镀层厚度 - 配接 760nm
针脚数 17pin
触头镀层 - 配接
防护等级 -
排数 1
颜色 黑色
间距-配接 2.54mm
额定电流 3A
类型 Header,Push-Pull
安装方式 通孔安装
零件状态 停产
包装方式 散装

MDF7-17P-2.54DS(56)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

MDF7-17P-2.54DS(56)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC MDF7-17P-2.54DS(56) MDF7-17P-2.54DS(56)数据手册
