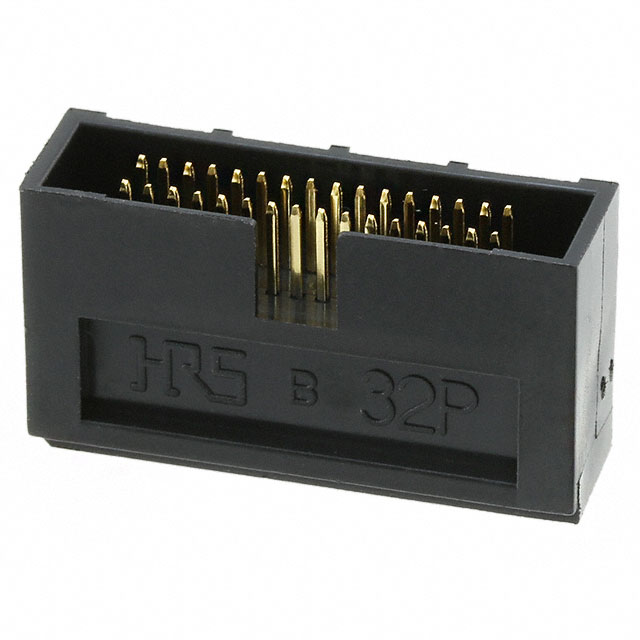

HIF6A-32PA-1.27DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1.27mm 2 32pin 500mA 203nm 金 黑色 通孔安装 28.57mm(长度)*15.5mm(高度)
供应商型号: J-HIRO-0025861
供应商: Chip1stop
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF6A-32PA-1.27DS(71)

HIF6A-32PA-1.27DS(71)概述

    # HIF6 系列1.27毫米间距两件式连接器技术手册

    产品简介


    HIF6系列1.27毫米间距两件式连接器(Board to Board Connector)是HIROSE公司推出的一款高可靠性的电子连接解决方案。此系列连接器采用板对板连接方式及绝缘位移连接方式,具有多种型号可选。它们广泛应用于各种电子设备中,特别适合用于要求高性能和稳定性的应用场景。
    主要功能和应用领域
    - 连接方式:板对板连接方式和绝缘位移连接方式。
    - 电缆适用性:适用于(UL2651)28 AWG扁平电缆(7芯:0.127mm,外护套直径:0.8至1.0mm)。
    - 误插预防结构:独特的误插预防设计可以防止错误插入。

    技术参数


    - 额定电流:0.5A
    - 额定电压:125V AC / 250V DC
    - 工作温度范围:-55°C 到 +85°C(注意1)
    - 湿度范围:操作范围为40%至80%,存储范围为40%至70%(注意2)
    - 绝缘电阻:最小值1000MΩ
    - 耐压能力:250V DC(1分钟)
    - 接触电阻:最大值30mΩ
    - 振动测试:频率10到55Hz,单振幅0.75mm,各方向2小时
    - 湿热测试:40°C下96小时,湿度90%到95%
    - 焊接热冲击测试:浸锡浴260°C 10秒,手动焊接360°C 5秒
    - 温度循环测试:-65°C下30分钟,15至35°C下5分钟,125°C下30分钟,15至35°C下5分钟,共5个周期

    产品特点和优势


    - 多样化的连接方式:可选板对板和绝缘位移两种连接方式,灵活适应不同需求。
    - 广泛的电缆适用性:支持多种规格的电缆,包括(UL2651)28 AWG扁平电缆。
    - 误插预防结构:特殊的防误插设计能够有效避免错误安装导致的问题。
    - 高度可靠的电气性能:额定电流和电压均经过严格测试,确保稳定的电力传输。
    - 广泛的温度和湿度适应性:可在极端环境下正常工作,保证系统稳定性。

    应用案例和使用建议


    应用案例
    1. 汽车电子:广泛应用于汽车内部复杂的电路连接,确保稳定性和可靠性。
    2. 工业自动化:适用于工厂自动控制系统的布线,提高系统的稳定性和效率。
    3. 医疗设备:应用于精密医疗仪器的内部连接,保证信号传输的准确性。
    使用建议
    - 在选择电缆时,需根据具体的应用场景选择符合规格的电缆,确保连接器的正常工作。
    - 在使用过程中,定期检查连接器的状态,及时更换损坏的部件。
    - 安装时应注意正确的方向和位置,避免因误插而引起的故障。

    兼容性和支持


    - 兼容性:HIF2E、HIF3B 和 HIF5系列可以相互组合,形成多样的应用配置。
    - 制造商支持:HIROSE公司提供全面的技术支持和售后服务,确保客户在使用过程中的任何问题都能得到及时有效的解决。

    常见问题与解决方案


    1. 问题:连接器容易松动
    - 解决方案:确保安装过程中正确使用锁紧装置,并进行定期检查,如有松动及时紧固。
    2. 问题:信号传输不稳定
    - 解决方案:检查电缆的连接状态和质量,必要时更换高质量的电缆。
    3. 问题:安装时遇到难以插拔的情况
    - 解决方案:使用合适的工具进行操作,并按照正确的安装步骤进行。

    总结和推荐


    HIF6系列1.27毫米间距两件式连接器凭借其多样化的设计、优良的电气性能和卓越的可靠性,在众多应用领域中表现出色。特别是在需要高稳定性和长寿命的场合,该系列产品是理想的选择。强烈推荐这一系列的产品给需要高质量连接解决方案的工程师和技术人员。

HIF6A-32PA-1.27DS(71)参数

参数
排数 2
防护等级 -
针脚数 32pin
额定电流 500mA
颜色 黑色
间距-配接 1.27mm
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 203nm
长*宽*高 28.57mm(长度)*15.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HIF6A-32PA-1.27DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF6A-32PA-1.27DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF6A-32PA-1.27DS(71) HIF6A-32PA-1.27DS(71)数据手册

HIF6A-32PA-1.27DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9165 ¥ 33.0944
10+ $ 2.37 ¥ 21.0278
50+ $ 2.016 ¥ 17.0352
库存: 78
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 33.09
