HIF6A-52PA-1.27DS(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Push-Pull 1.27mm 2 52pin 500mA 203nm 金 黑色 通孔安装 41.27mm(长度)*15.5mm(高度)
供应商型号: H123974-ND
供应商: Digi-Key
标准整包数: 1

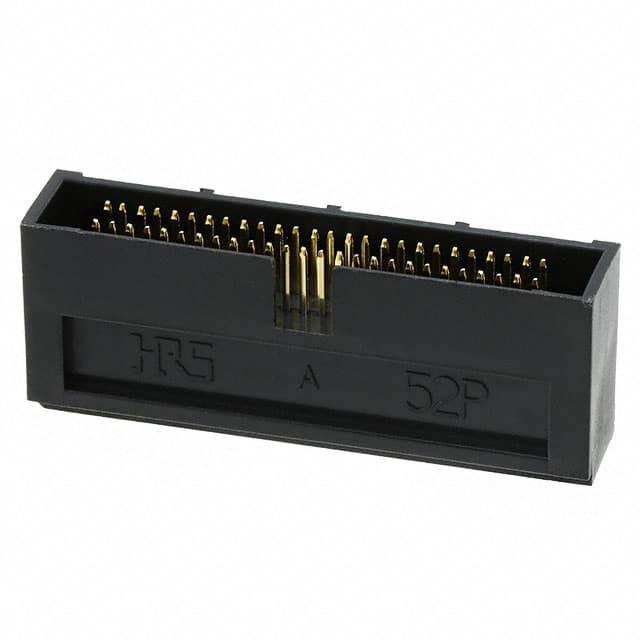

HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF6A-52PA-1.27DS(71)

HIF6A-52PA-1.27DS(71)概述

    HIF6系列1.27mm间距两件式连接器技术手册

    1. 产品简介


    HIF6系列是1.27mm间距的两件式连接器,专为多种板对板和绝缘位移连接设计。该系列产品支持不同的连接方式(板对板和绝缘位移)和应用范围,适用于广泛的行业和应用场合。

    2. 技术参数


    - 额定电流:0.5A
    - 额定电压:125V AC
    - 操作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 绝缘电阻:最小1000MΩ
    - 接触电阻:最大30mΩ
    - 耐电压:250V DC/1分钟,300V AC/1分钟
    - 振动测试:频率10至55Hz,单振幅0.75mm,每个方向持续2小时
    - 湿度测试:40°C 下,90%至95%湿度条件下稳态96小时
    - 热循环测试:-65°C 至 +125°C,循环5次,每次持续时间分别为30分钟、5分钟和30分钟
    - 焊锡耐热性:浸锡浴260°C,持续10秒;手工焊接360°C,持续5秒
    - 接口:支持UL2651 28 AWG扁平电缆,7芯,0.127mm直径,外护套直径为0.8至1.0mm

    3. 产品特点和优势


    - 多功能连接方式:提供板对板和绝缘位移两种连接方式,满足不同应用场景需求。
    - 广泛的应用:HIF2E、HIF3B和HIF5三种系列可以互相结合,方便灵活选择。
    - 误插入防护结构:独特的防误插结构设计,确保正确安装。
    - 出色的电气特性:绝缘电阻高,接触电阻低,提供稳定可靠的电气连接。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于消费电子产品、通讯设备和工业自动化等领域。例如,在通信模块和电源控制板之间提供稳定的信号传输和电力传输。
    - 使用建议:在高温或潮湿环境下使用时,建议定期进行热循环测试和湿度测试,以确保连接器的可靠性。对于频繁振动的应用场合,确保安装牢固,避免因振动导致松动。

    5. 兼容性和支持


    - 兼容性:本系列产品与其他品牌和型号的电子元器件具有良好的兼容性,可通过简单的配置实现对接。
    - 支持:HIROSE公司提供全面的技术支持和售后服务,确保客户能够顺利使用产品并获得必要的帮助。

    6. 常见问题与解决方案


    - 问题1:连接器无法正确插入。
    - 解决方法:检查是否有防误插入导引装置,确保按照正确的方式进行插入。
    - 问题2:连接器接触不良。
    - 解决方法:检查连接器的接触电阻,如果过高,则可能需要重新焊锡或更换新的连接器。
    - 问题3:长时间未使用后发现连接器失效。
    - 解决方法:在长期存储前,请进行适当的清洁和保护处理,以防止腐蚀和其他损坏。

    7. 总结和推荐


    HIF6系列连接器以其多功能、高可靠性以及广泛的适用范围,在各类应用场景中表现出色。其强大的抗干扰能力和稳定的电气特性使其成为众多领域的首选。强烈推荐该产品给需要可靠连接解决方案的设计者和工程师。

HIF6A-52PA-1.27DS(71)参数

参数
颜色 黑色
触头镀层 - 配接
额定电流 500mA
排数 2
间距-配接 1.27mm
触头镀层厚度 - 配接 203nm
类型 Header,Push-Pull
防护等级 -
针脚数 52pin
长*宽*高 41.27mm(长度)*15.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HIF6A-52PA-1.27DS(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HIF6A-52PA-1.27DS(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIROSE ELECTRIC HIF6A-52PA-1.27DS(71) HIF6A-52PA-1.27DS(71)数据手册

HIF6A-52PA-1.27DS(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4184 ¥ 45.3452
45+ $ 4.1415 ¥ 34.6593
135+ $ 3.8325 ¥ 32.0734
540+ $ 3.4755 ¥ 29.0852
1035+ $ 3.3196 ¥ 27.7812
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.34
