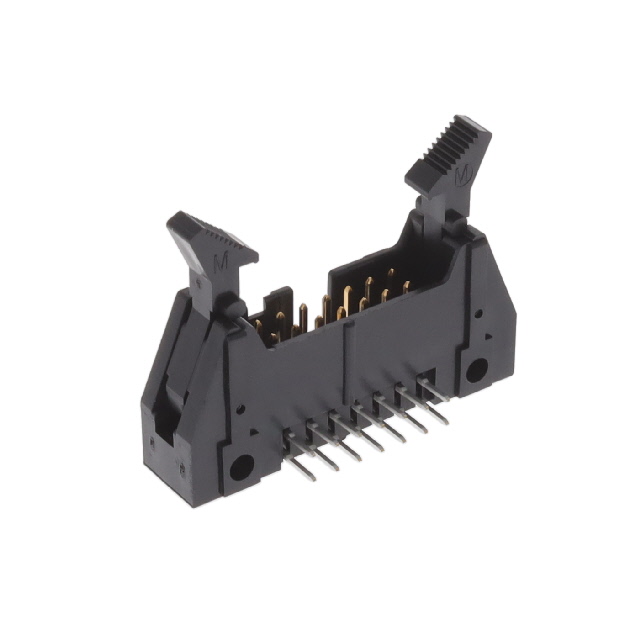

HIF3BA-14PA-2.54DS(63)

厂牌: HIROSE ELECTRIC
产品描述: Header,Latch Lock/Eject Hooks 2.54mm 2 14pin 203nm 金 通孔安装
供应商型号: CSJ-ST63170400
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 针座 - 公插针 HIF3BA-14PA-2.54DS(63)

HIF3BA-14PA-2.54DS(63)概述


    产品简介


    HIF3B系列是符合MIL标准的扁平电缆连接器,适用于广泛的应用场景。HIF3B系列采用了独特的防误插入机制,确保正确安装。这些连接器可用于各种环境和应用,例如航空航天、汽车、通信系统等领域。

    技术参数


    - 工作温度范围:-55°C 至 +85°C(包括电流流过时的温升)
    - 存储温度范围:-10°C 至 +60°C
    - 工作湿度范围:40% 至 80%
    - 存储湿度范围:40% 至 70%
    - 额定电流:
    - IDC 类型:1A(28 AWG)
    - 压接类型:32 AWG 和 36 AWG:1A
    - 其他类型:3A
    - 额定电压:200V
    - 绝缘电阻:1000MΩ 最小(500V DC)
    - 耐压:650V AC/1分钟无闪络和击穿
    - 接触电阻:15mΩ 最大(0.1A 测试电流)
    - 振动:无1μs以上的电连续性(频率:10到55Hz,单振幅:0.75mm,每个方向2小时)
    - 湿度(稳态):绝缘电阻最小值为1000MΩ(40°C、90%-95%湿度,96小时)
    - 温度循环:无损伤、裂纹或部件松动(-55°C :30分钟 ➝ 15至35°C :5分钟最大,125°C :30分钟 ➝ 15至35°C :5分钟最大,共5个周期)
    - 耐用性(插拔次数):接触电阻最大15mΩ(500次)
    - 抗焊热性:组件无变形影响性能(浸焊:260°C 10秒;手工焊接:360°C 5秒)

    产品特点和优势


    1. 符合MIL标准:确保在恶劣环境下的可靠性和高性能。
    2. UL认证:提供额外的安全保证。
    3. 防误插入机制:确保正确安装,避免错误连接带来的风险。
    4. 适用电缆:适用于28 AWG的扁平电缆(UL2651标准)。
    5. 高可靠性:经过严格的振动、湿度、温度循环和耐用性测试。
    6. 材料和表面处理:绝缘体采用PBT黑(UL94V-0),插针接触点采用镀金处理,提高电气性能和耐久性。

    应用案例和使用建议


    应用案例
    - 航空航天:用于卫星和飞机内部的电路连接。
    - 汽车:适用于车载电子系统的互连。
    - 通信系统:用于电信基站的信号传输。
    使用建议
    1. 温度控制:确保工作环境温度不超过85°C,存储环境温度不超过60°C。
    2. 防潮措施:在高湿度环境下使用时,注意防潮措施以确保电气性能稳定。
    3. 合理选择型号:根据具体应用需求选择合适的接触数量和结构类型。

    兼容性和支持


    HIF3B系列与多种扁平电缆兼容,尤其是符合UL2651标准的28 AWG电缆。制造商提供详尽的技术文档和支持服务,以帮助用户解决安装和维护过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:连接器无法正常插入。
    - 解决方案:检查插头是否正确对齐,并确认是否有灰尘或杂质阻碍插入。
    2. 问题:接触电阻异常增大。
    - 解决方案:重新检查连接器是否正确安装,并清洁接触面。
    3. 问题:耐高温性能不足。
    - 解决方案:在高温环境中使用时,采取散热措施,确保温度不超过规定范围。

    总结和推荐


    HIF3B系列是一款高性能、高可靠性的扁平电缆连接器,符合MIL标准并具有UL认证。其防误插入设计和广泛的适用性使其成为各种工业应用的理想选择。尽管价格较高,但考虑到其卓越的性能和长久的使用寿命,我们认为它非常值得推荐。建议在关键场合和需要高可靠性的环境中优先考虑使用HIF3B系列连接器。

HIF3BA-14PA-2.54DS(63)参数

参数
类型 Header,Latch Lock/Eject Hooks
间距-配接 2.54mm
额定电流 -
防护等级 -
触头镀层厚度 - 配接 203nm
排数 2
颜色 -
触头镀层 - 配接
针脚数 14pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘
